FR
38 Spécifications
Accessoires en option
Lampe pour projecteur
LMP-M130
(pour le
remplacement)
Câble de signal
SMF-402 (HD D-sub à 15 broches
(mâle)y 3
× type phono
(mâle))
SMF-421 (DVI-D y DVI-D)
Câble de moniteur
SMF-410 (HD D-sub à 15 broches
(mâle) y HD D-sub à 15
broches (mâle))
Ecrans portable de 50 pouces
VPS-50C
1)
Ecran plat de 100 pouces
VPS-100FH
Il est possible que certains de ces accessoires ne
soient pas disponibles dans certaines régions.
Pour plus de détails, veuillez consulter votre
revendeur Sony.
1) Il se peut que la lampe VPS-50C ne soit pas
disponible dans toutes les régions. Pour plus de
détails, veuillez consulter votre revendeur
Sony.

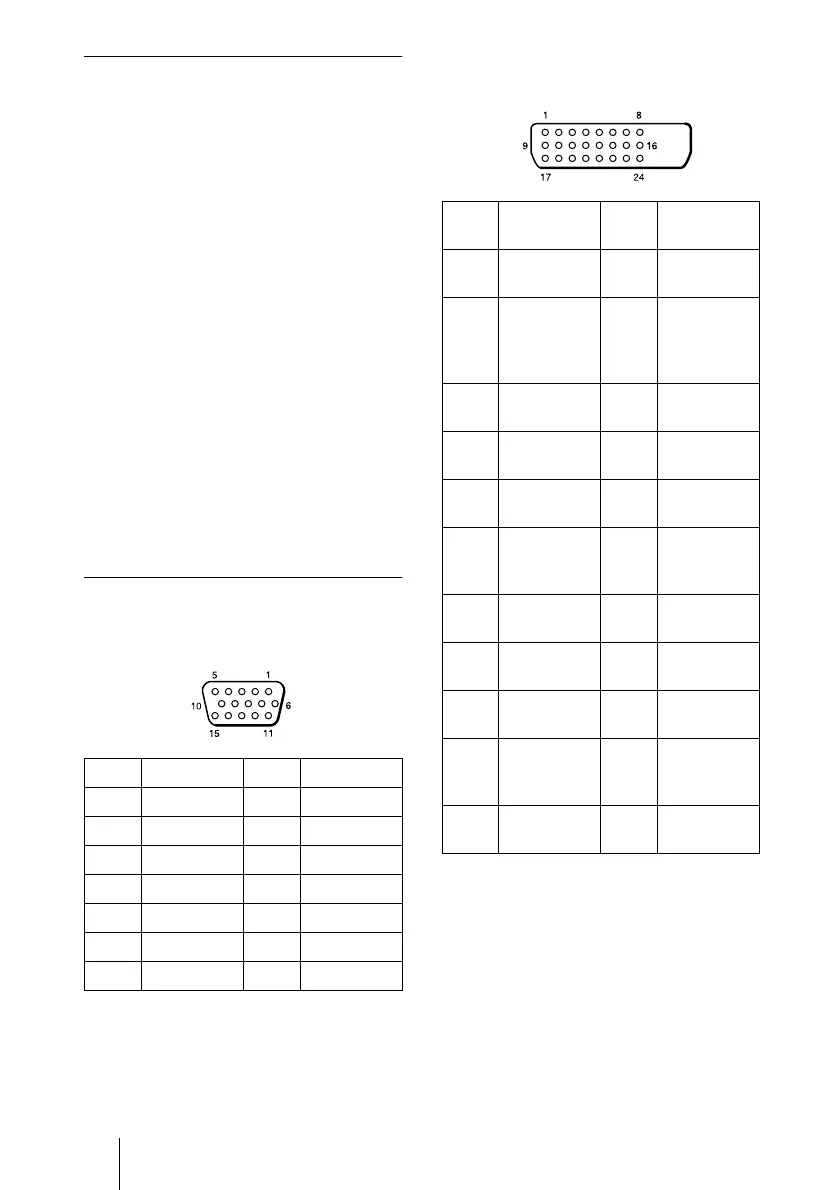

Affectation des broches
Connecteur INPUT A (HD D-sub à 15
broches, femelle)
Connecteur INPUT B
Connecteur DVI (DVI-D, femelle)
1R/R-Y 9N.C.
2G/Y 10GND
3B/B-Y 11GND
4 GND 12 DDC/SDA
5 GND 13 HD/C.Sync
6 GND (R) 14 VD
7 GND (G) 15 DDC/SCL
8 GND (B)
1 T.M.D.S.
Data2
–
13 T.M.D.S.
Data3
+
2 T.M.D.S.
Data2
+
14
Alimentation
+5 V
3 T.M.D.S.
Data2/4
Shield
15 Masse
(retour pour
+5 V, Hsync
et VSync)
4 T.M.D.S.
Data4
–
16 Hot Plug
Detect
5 T.M.D.S.
Data4
+
17 T.M.D.S.
Data0
–
6 DDC Clock 18 T.M.D.S.
Data0
+
7 DDC Data 19 T.M.D.S.
Data0/5
Shield
8 Analog
Vertical Syn c
20 T.M.D.S.
Data5
–
9 T.M.D.S.
Data1
–
21 T.M.D.S.
Data5
+
10 T.M.D.S.
Data1
+
22 T.M.D.S.
Clock Shield
11 T.M.D.S.
Data1/3
Shield
23 T.M.D.S.
Clock
+
12 T.M.D.S.
Data3
–
24 T.M.D.S.
Clock
–
