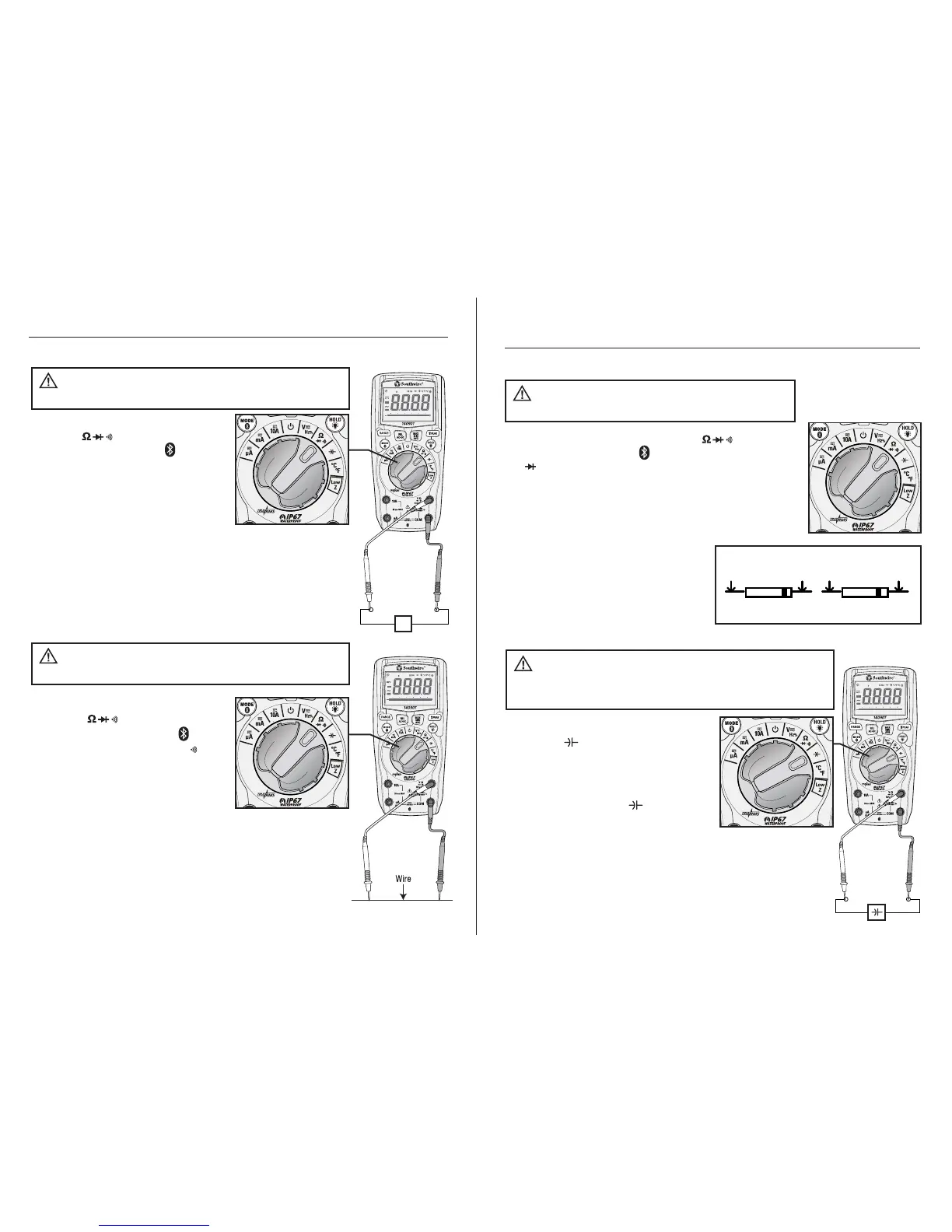

1. Tournez le sélecteur rotatif à la
position .
2. Enfoncez le bouton MODE jusqu’à
ce que le symbole « Ω » s’affiche
sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et insérez
la sonde rouge dans le connecteur
d’entrée Ω.
4. Placez les pointes des sondes aux bornes du composant
à tester. Si le composant est placé dans un circuit, il est
préférable de débrancher un côté avant de le tester pour
éliminer les interférences provenant d’autres appareils.
5. Lisez la mesure de résistance sur l’écran LCD.
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
13
Fonctionnement, suite
Ω
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
1. Tournez le sélecteur rotatif à la
position .
2. Enfoncez le bouton
MODE
jusqu’à ce que le symbole « »
s’affiche sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée
COM et
insérez la sonde rouge dans le
connecteur d’entrée Ω.
4. Placez les pointes des sondes aux bornes de
l’appareil ou du fil à tester.
5. Un signal sonore se fait entendre si la résistance est
d’environ 50 Ω ou moins et la valeur de la résistance
sera affichée sur l’écran LCD.
Continuité
Mesures de résistance
Ne mesurez jamais
une résistance sur un circuit sous tension.
AVERTISSEMENT :
Ne vérifiez jamais la
continuité sur un circuit sous tension.
AVERTISSEMENT :
1. Tournez le sélecteur rotatif à la position .
2. Enfoncez le bouton MODE jusqu’à ce que le symbole
« » s’affiche sur l’écran LCD.
3. Insérez la sonde noire dans le connecteur d’entrée COM et
insérez la sonde rouge dans le connecteur d’entrée Ω.
4. Placez les pointes des sondes aux bornes de la diode à tester.
5. Si la tension est directe, le multimètre affichera de 0,4 à 0,7
sur l’écran LCD. Si la tension est inverse,
le multimètre affichera « OL ». Si la
diode est en court-circuit, le multimètre
affichera une valeur près de 0 et si la
diode est ouverte, le multimètre
affichera « OL » sous les deux polarités.
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
14
Fonctionnement, suite
Test de diode
Ne testez jamais
une diode sur un circuit sous tension.
AVERTISSEMENT :
1. Tournez le sélecteur rotatif à la
position .
2. Insérez la sonde noire dans le
connecteur d’entrée COM et
insérez la sonde rouge dans le
connecteur d’entrée .
3. Placez les pointes des sondes
aux bornes du condensateur à tester.
4. Lisez la mesure de capacité sur l’écran LCD. Pour de
gros condensateurs, la mesure peut prendre jusqu’à
une minute pour obtenir une lecture stable.
Mesures de capacité
Déchargez de façon
sécuritaire les condensateurs avant de prendre des mesures
de capacité.
AVERTISSEMENT :
Tension directe Tension inverse
Sonde
rouge
Sonde
rouge
Sonde
noire
Sonde
noire
