0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
14

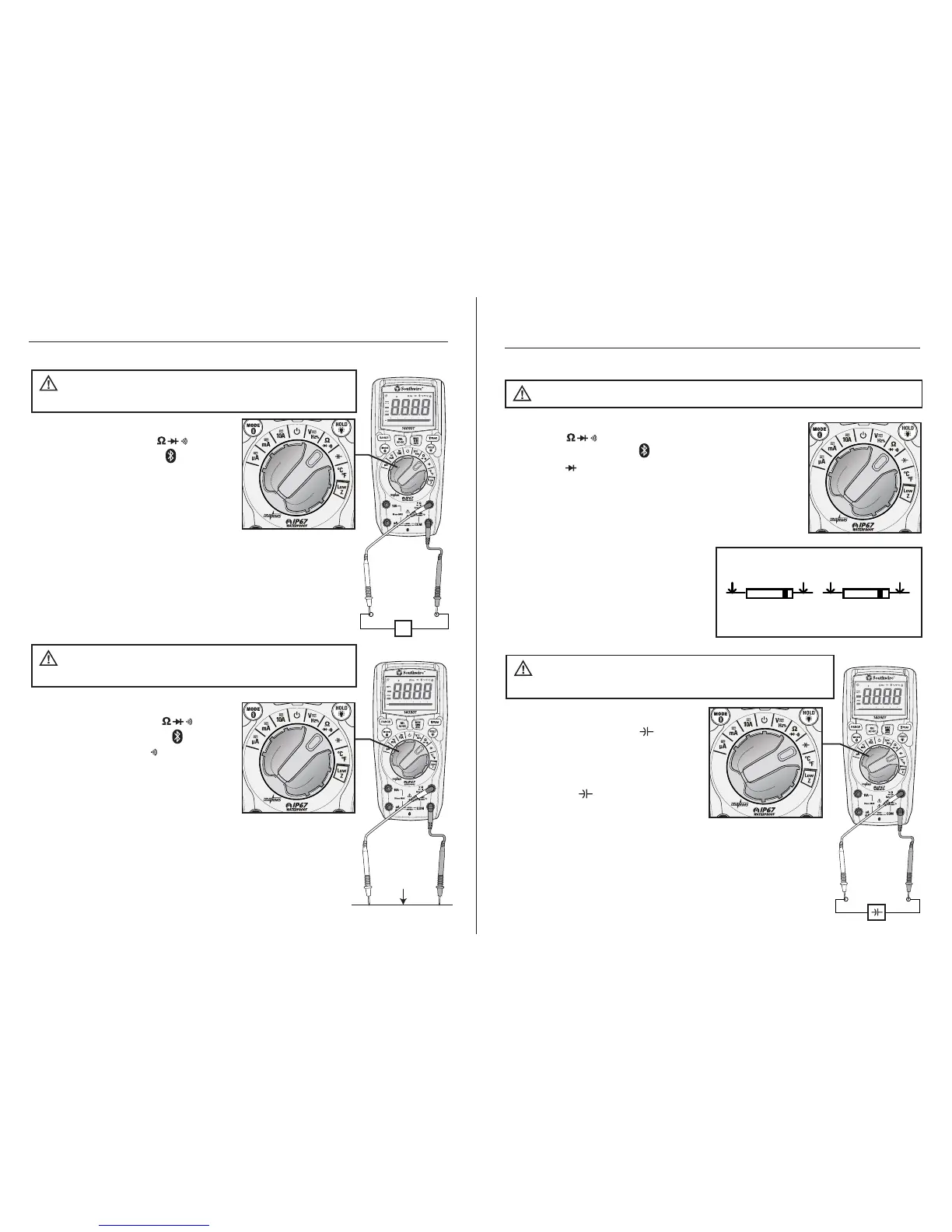

Prueba de Diodo
1. Coloque el interruptor de función rotativa en la
posición .
2. Pulse el botón de MODE hasta que aparezca el
símbolo “ ” en la pantalla LCD.
3. Inserte el cable de prueba negro en la toma de entrada
COM y el cable de prueba rojo en la toma de entrada Ω.
4. Toque el diodo bajo prueba con las puntas de los
cables de prueba.
5. El voltaje de avance indicará 0.4 a
0.7 en la pantalla. El voltaje de
retroceso indicará "OL". Los
dispositivos en corto indicarán
cerca de 0 y un dispositivo abierto
indicará "OL" en ambas polaridades.
Prueba de Diodo
Nunca pruebe diodos en un circuito vivo.
ADVERTENCIA:
1. Coloque el interruptor de función
rotativa en la posición .
2. Inserte el cable de prueba negro
en la toma de entrada COM y el
cable de prueba rojo en la toma
de entrada .
4. Toque el condensador bajo prueba
con las puntas de los cables de
prueba.
5. Lea el valor de capacidad en la pantalla LCD.
Se puede tomar hasta un minuto para obtener
una lectura estable en condensadores grandes.
Mediciones de Capacidad
Descargue de manera segura
los condensadores antes de tomar medidas de capacidad.
ADVERTENCIA:
SONDA SONDA SONDA SONDA
Roja Negra Negra Roja
Prueba de
avance
Prueba de
retroceso
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
13
Operación cont.
Ω
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0
10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
1. Coloque el interruptor de función
rotativa en la posición .
2. Pulse el botón de MODE hasta que
aparezca el símbolo en la
pantalla LCD.
3. Inserte el cable de prueba negro
en la toma de entrada COM y el
cable de prueba rojo en la toma
de entrada Ω.
4. Toque el dispositivo o cable bajo
prueba con las puntas de los cables de prueba.
5. Sonará un pitido si la resistencia es de apróximadamente
50Ω o menos y el valor de la resistencia se mostrará
en la pantalla LCD.
Continuidad
1. Coloque el interruptor de función
rotativa en la posición .
2. Pulse el botón de MODE hasta que
el símbolo "Ω" aparezca en la pantalla.
3. Inserte el cable de prueba negro en
la toma de entrada COM y el cable
de prueba rojo en la toma de entrada Ω.
4. Toque el componente que se está
probando con las puntas de los cables
de prueba. Si el componente está instalado en un circuito,
es mejor desconectar un lado antes de la prueba para
eliminar la interferencia de otros dispositivos.
5. Lea la resistencia en la pantalla LCD.
Mediciones de Resistencia
Nunca pruebe la resistencia
en un circuito vivo.
ADVERTENCIA:
Nunca pruebe la
continuidad en un circuito vivo.
ADVERTENCIA:
Cable
