Southwire 14090T User Manual

0 10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF M k
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
10
Hz

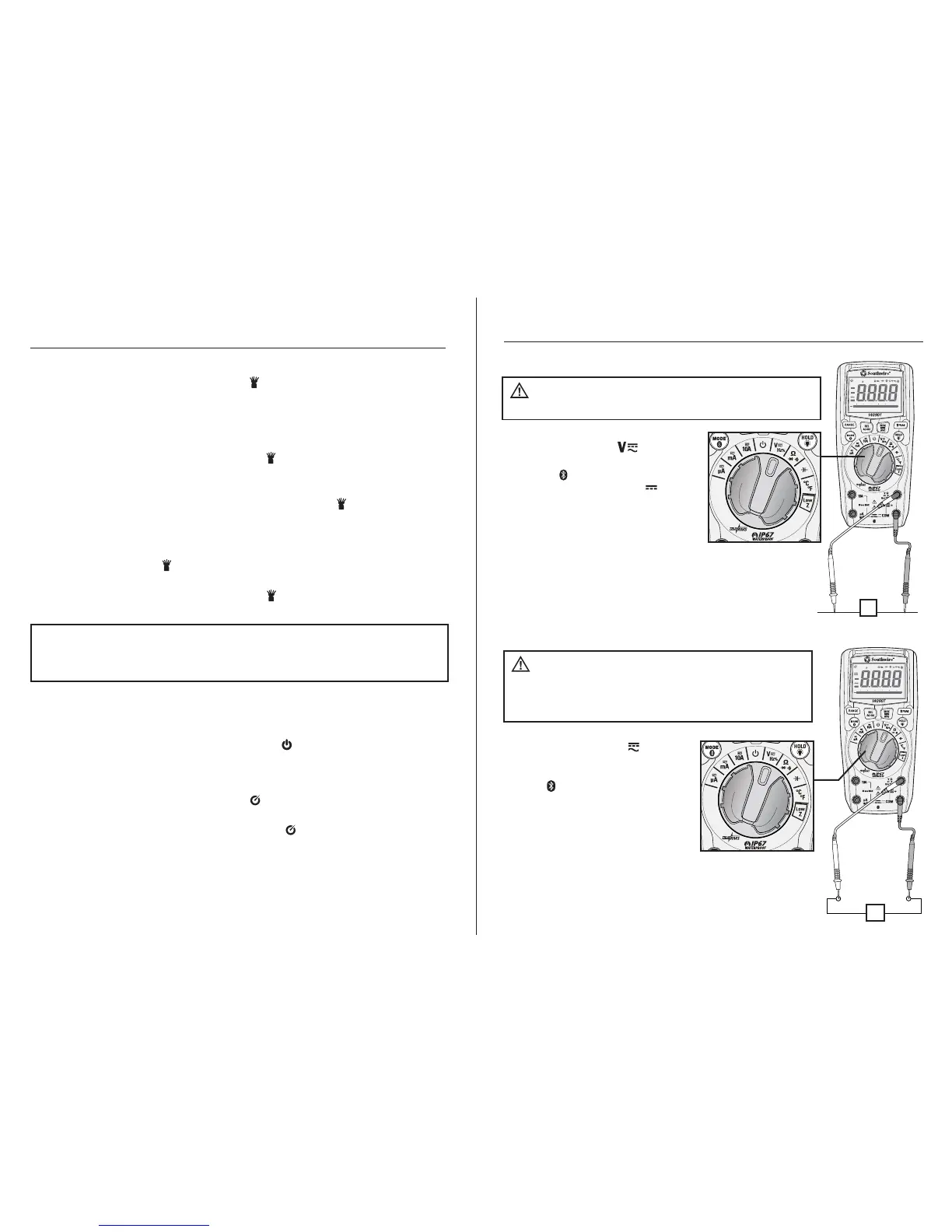

1. Coloque el interruptor de función rotativa
en la posición de HZ%
2. Para seleccionar AC o DC, pulse el botón
de MODE hasta que aparezca
el símbolo de AC "~" o DC " "
en la pantalla LCD.
3. Inserte el cable de prueba negro en
la toma de entrada COM y el cable de
prueba rojo en la toma de entrada V.
4. Toque el circuito bajo prueba con las puntas de los cables de
prueba. Si mide voltaje DC, toque el lado positivo del circuito
con la punta del cable de prueba rojo y el lado negativo del
circuito con la punta del cable de prueba negro.
5. Lea el voltaje en la pantalla LCD.
Mediciones de Voltaje AC/DC
V
-+
Operación cont.
Siga todas las precauciones
de seguridad cuando se trabaja con voltajes en vivo.
ADVERTENCIA:
1. Coloque el interruptor de función
rotativa en la posición V HZ%.
2. Para seleccionar Frecuencia o % del
Ciclo de Trabajo, pulse el botón de
MODE hasta que aparezca el símbolo
de "Hz" o "%" en la pantalla LCD.
3. Inserte el cable de prueba negro
en la toma de entrada COM y el
cable de prueba rojo en la toma
de entrada V.
4. Toque el circuito bajo prueba con las
puntas de los cables de prueba.
5. Lea la frecuencia o el % del ciclo de trabajo en la pantalla LCD.
Mediciones de Frecuencia y % del Ciclo de Trabajo
Siga todas las precauciones
de seguridad cuando se trabaja con voltajes en vivo.
No mida la frecuencia o el % del ciclo de trabajo en
circuitos que excedan 600V.
ADVERTENCIA:
9
Apagado Automático
Para ahorrar la energía de la batería, el probador se apaga automáticamente después
de apróximadamente 15 minutos. Para desactivar el Apagado Automático, ajuste el
interruptor de función rotativa a la posición de Off o Apagado. Pulse y mantenga
pulsado el botón de MODE mientras ajusta el interruptor de función rotativa a la
función deseada.
Suelte el botón de MODE cuando el símbolo ya no aparezca en la pantalla
LCD. El Apagado Automático puede ser restaurado al apagar el probador. Tan pronto
como el probador se vuelva a encender, el símbolo volverá a aparecer lo
que indica que el Apagado Automático está activo.
Boton de Linterna/PEAK
Pulse momentáneamente el botón de PEAK para encender y apagar
la linterna.
La función de PEAK es accesible cuando se mide el Voltaje o la Corriente AC.
Captura y muestra el pico positivo más alto y el pico negativo más alto de la onda
de la corriente AC.
1. Pulse y mantenga pulsado el botón de PEAK hasta que aparezca
"Peak MAX" en la pantalla LCD. El probador mostrará la lectura más alta y
actualizará la lectura cuando se produzca un pico positivo más alto.
2. Para ver el pico negativo más alto, pulse el botón de PEAK durante
apróximadamente un segundo. "Peak MIN" aparecerá en la pantalla LCD y el
probador indicará y retendrá la lectura más alta. El probador actualizará la lectura
cuando se produzca un pico negativo más alto.
3. Pulse el botón de PEAK durante apróximadamente un segundo para
cambiar entre lectruas de Peak MAX y Peak MIN.
4. Pulse y mantenga pulsado el botón de PEAK para salir de PEAK y volver
al funcionamiento normal.
NOTA: El probador no opera el Rango Automático cuando el Modo PEAK está
activo. El probador mostrará OL si la lectura supera el rango. Cuando esto ocurre,
salga de PEAK y utilice el botón del rango para seleccionar un rango superior.
Operación cont.
