Speck BADU - 3 Description; Fonctionnement

Description
14 FR 08|2018
3 Description
(2)
(3)
(1)
(3)
(2)
(4)
(1)
W90.04.086-1-P
A
B
AUF
ZU
OUVRIR
F
ER
M
ER

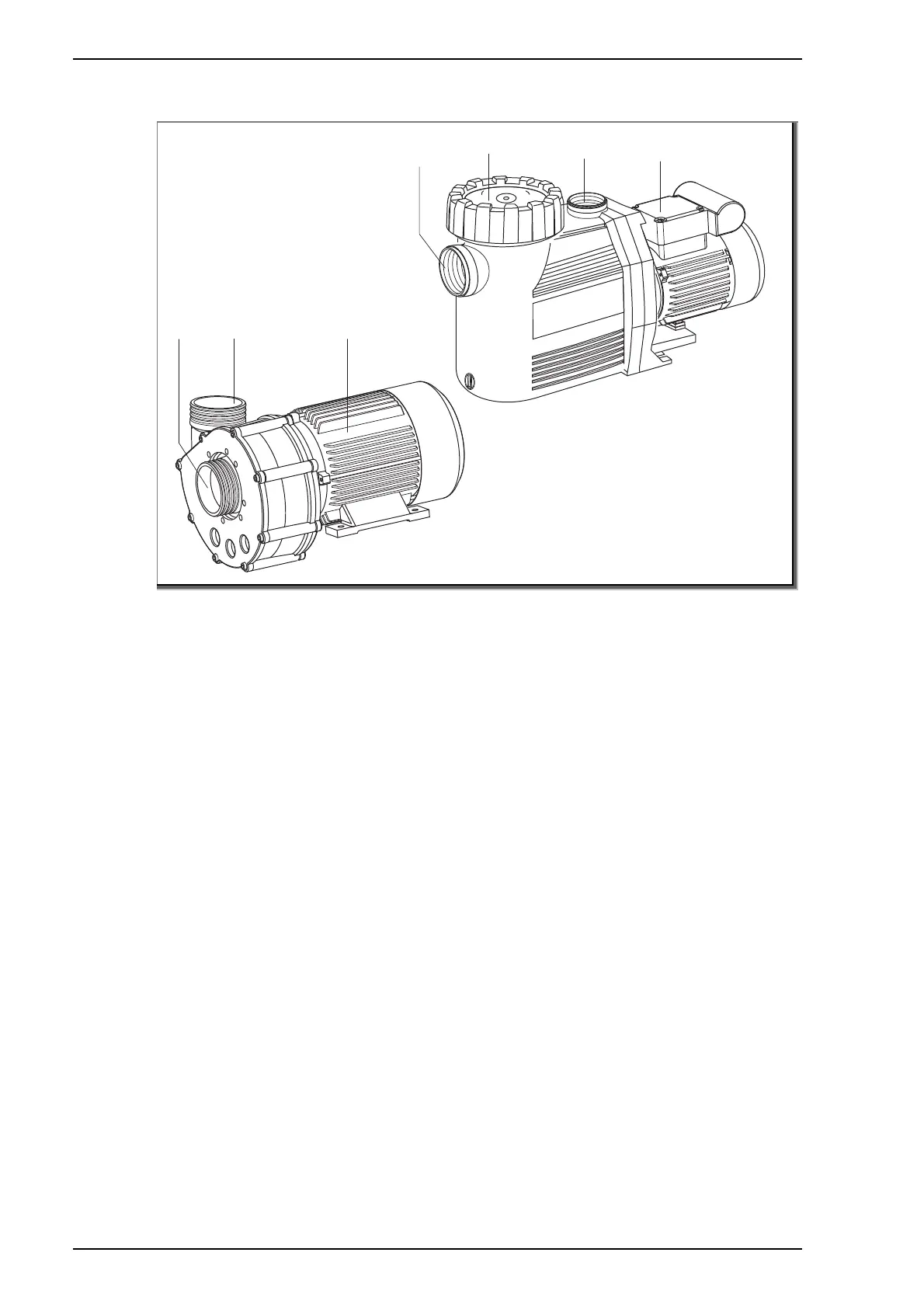

Fig. 1
A Pompe non-auto amorçante B Pompe auto-amorçante
(1) Volute d'aspiration (3) Moteur
(2) Volute de refoulement (4) Couvercle avec panier
filtrant
3.1 Fonctionnement
La pompe aspire l'eau du bassin par le biais d'un clapet anti-
retour et de l’orifice d'aspiration (1). Le cas échéant, le panier
filtrant (4) collecte les grosses impuretés. L'eau est pompée et
envoyée dans le système de filtration au travers de la volute de
refoulement (2) et d'un clapet anti-retour.
