5. PASOS DE ENSAMBLAJE

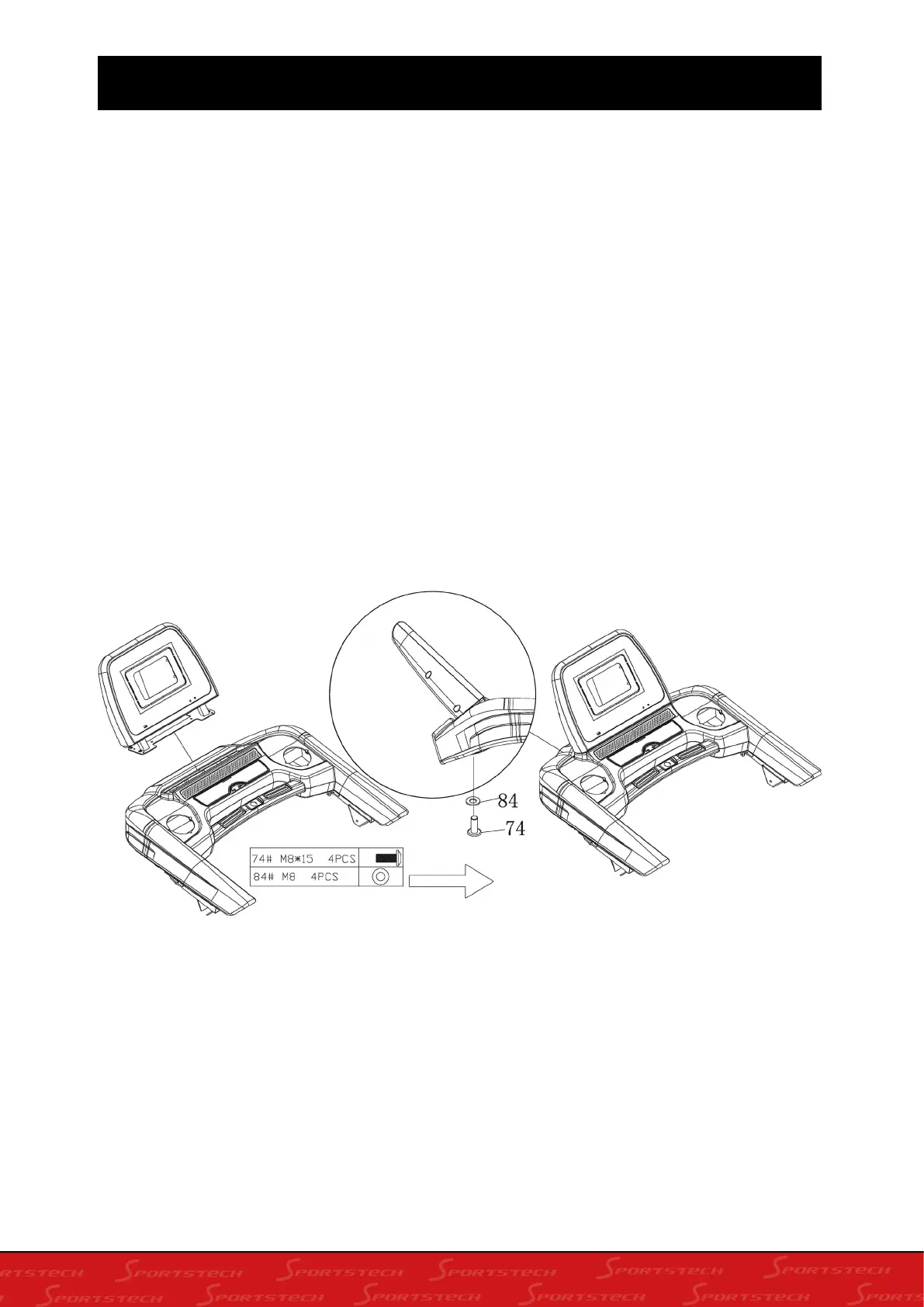

1. Sostenga la consola y levántela lentamente hacia el agujero del tornillo.
Paso 1: Instalación completa de la máquina
2. Asegure la consola en la columna con tornillos #74 y juntas planas #84.
3. Asegure la cubierta protectora de la columna en la cubierta posterior de la consola
sobre la parte superior de la columna con tornillos #82.
4. Asegure la columna en el pedestal con tornillos #74, tornillos #76 y juntas planas
#84.
5. Luego retire el estator paquete (rojo) asegurando la estructura y el pedestal, y evite
que el marco lastime a las personas cuando rebote.
