SPORTSTECH sTread Lite - Page 10

10

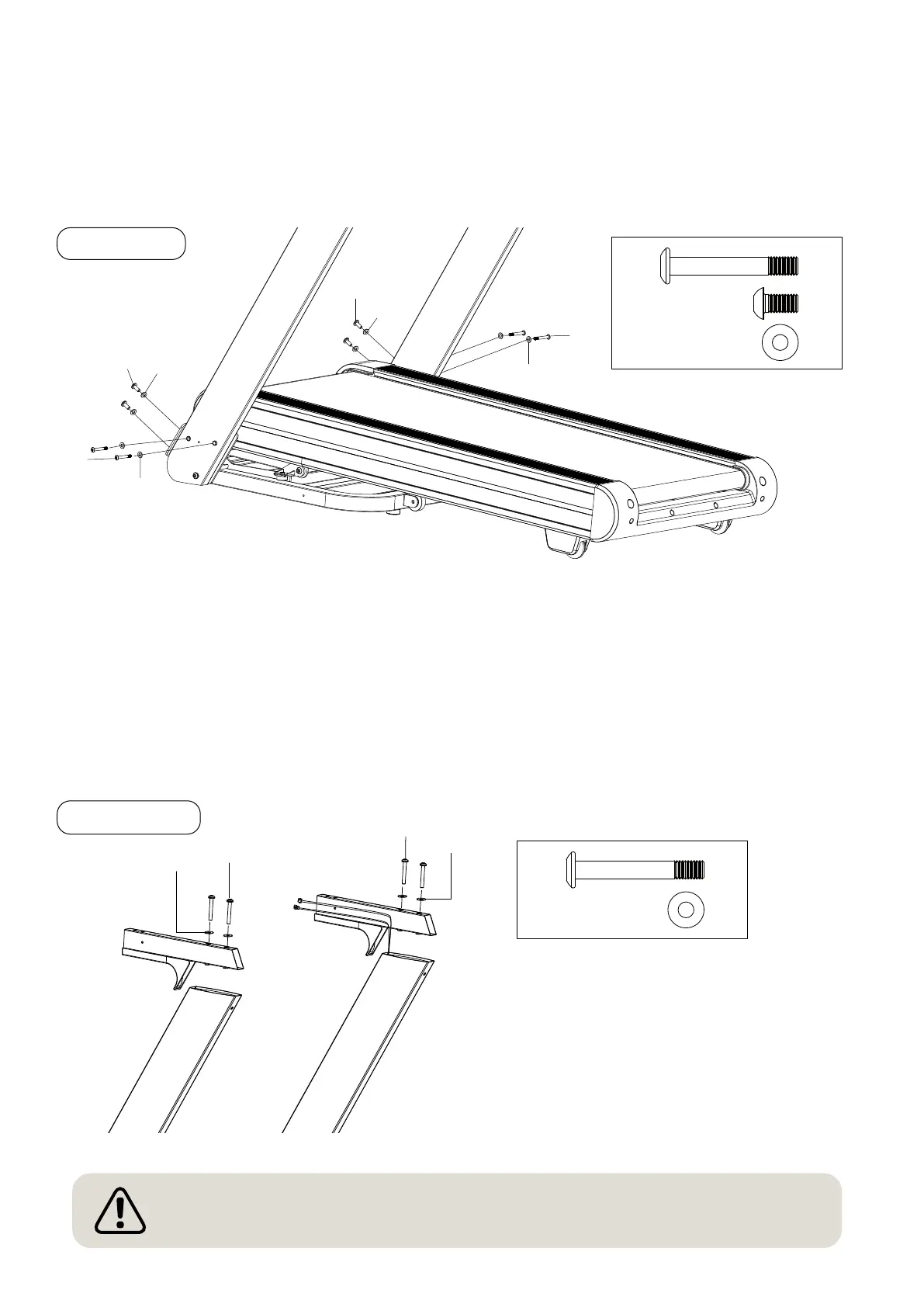

• Richten Sie das linke und das rechte Halterohr so weit auf, dass Sie die Schrauben S1 montieren
können.
• Drehen Sie die vier Schrauben S1 (Inbus M8×60) mitsamt den vier Unterlegscheiben S6 in das
Halterohr ein. Ziehen Sie die Schrauben noch nicht fest.
• Drehen Sie die vier Schrauben S2 (Inbus M8×16) mitsamt den vier Unterlegscheiben S6 in das
Halterohr ein. Ziehen Sie die Schrauben noch nicht fest.
Die Schraubverbindungen werden erst nach Abschluss von Schritt 4 festgezogen.
• Ziehen Sie das Anschlusskabel der
Gerätesteuerung vom Grundgerät aus durch
das rechte Halterohr.
• Ziehen Sie das Anschlusskabel der
Gerätesteuerung durch den rechten
Konsolenhalter C.
SCHRITT 2
SCHRITT 1
(A)
S1
S1
S2
S2
S6
S6
S6
S6
4 x S1
4 x S2
8 x S6
(C)
(C)
S8
S8
S6
S6
4 x S8
S64 x
Hinweis: Achten Sie darauf, dass das Anschlusskabel nicht auf Zug beansprucht wird
oder verdreht im Halterohr liegt.
