• Setzen Sie den rechten Konsolenhalter C auf das Halterohr auf. Montieren Sie die beiden
Schrauben S8 (Inbus M8×70) mitsamt ihren Unterlegscheiben.
• Montieren Sie den linken Konsolenhalter mithilfe der Schrauben S8 (Inbus M8×70) und den
Unterlegscheiben S6.

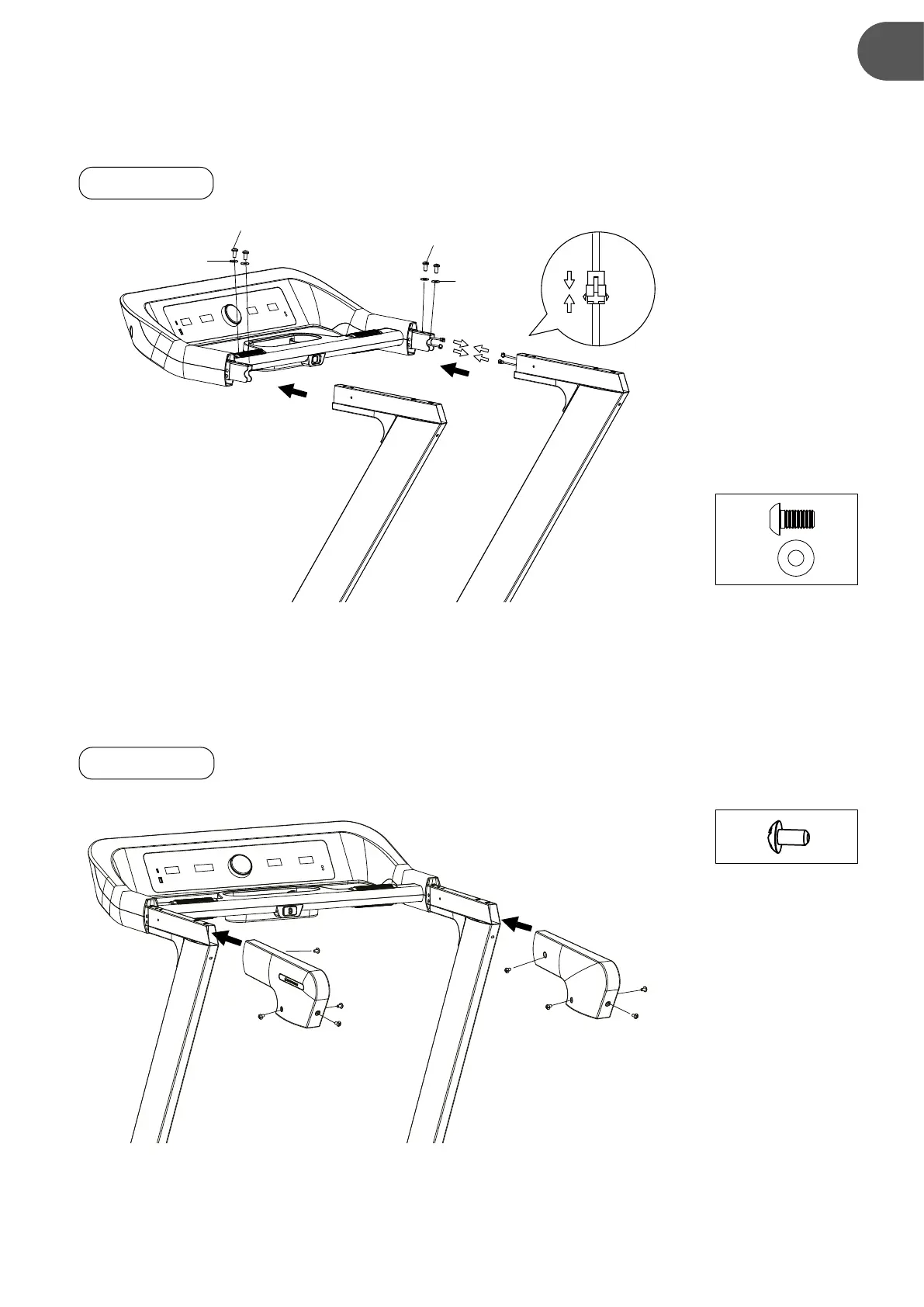

SCHRITT 3
• Verbinden Sie die beiden Steckverbindungen der Gerätesteuerung.
• Schieben Sie die Bedienkonsole B auf die beiden Konsolenhalter C.
• Montieren Sie die vier Befestigungsschrauben S2 (Inbus, M8×16) mitsamt ihren Unterlegscheiben S6.
4 x S2
4 x S6
(B)
(C)
(C)
S2
S2
S6
S6
SCHRITT 4
• Schieben Sie die beiden Kunststoffabdeckungen D auf den Konsolenhalter.
• Montieren Sie die acht Befestigungsschrauben S5 (Linsenkopfschraube mit Kreuzschlitz M5×10)
• Ziehen Sie die acht Befestigungsschrauben am Fuß der beiden Halterohre endgültig fest.
(D)
(D)
S5
S5
8 x S5
