12

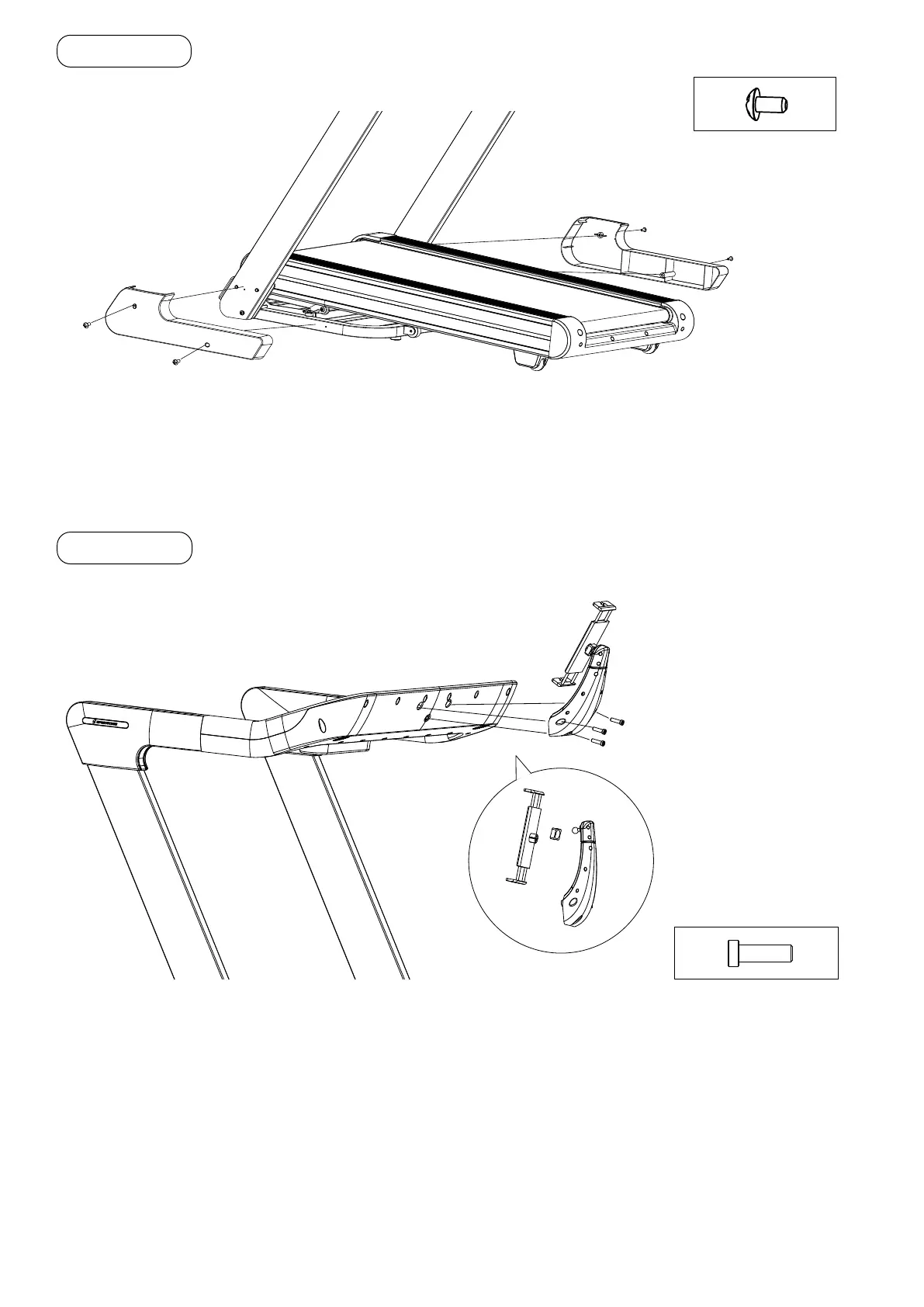

SCHRITT 5
• Positionieren Sie die beiden Kunststoffabdeckungen E am Fuß der Halterohre.
• Montieren Sie die Abdeckungen mit den Befestigungsschrauben S5 (Linsenkopfschraube mit
Kreuzschlitz M5×10)
4 x S5
(E)
(E)
S5
S5
SCHRITT 6
• Schieben Sie die Überwurfmutter des Tablethalters über die Adapterkugel des Haltearms.
• Drücken Sie die Adapterkugel des Haltearms so weit in die Kugelpfanne des Haltearms, bis sie
einrastet.
• Ziehen Sie die Überwurfmutter des Tablethalters fest.
• Montieren Sie den Tablethalter mithilfe der drei Befestigungsschrauben S7 (Inbus, M8×25) an der
Bedienkonsole.
• Montieren Sie den Tablethalter mithilfe der drei Befestigungsschrauben S7 (Inbus, M8×25) an der
Bedienkonsole.
(F)
(B)
S7
3 x S7
