SPORTSTECH sTread Lite - Page 60

60
(A)
S1
S1
S2
S2
S6
S6
S6
S6

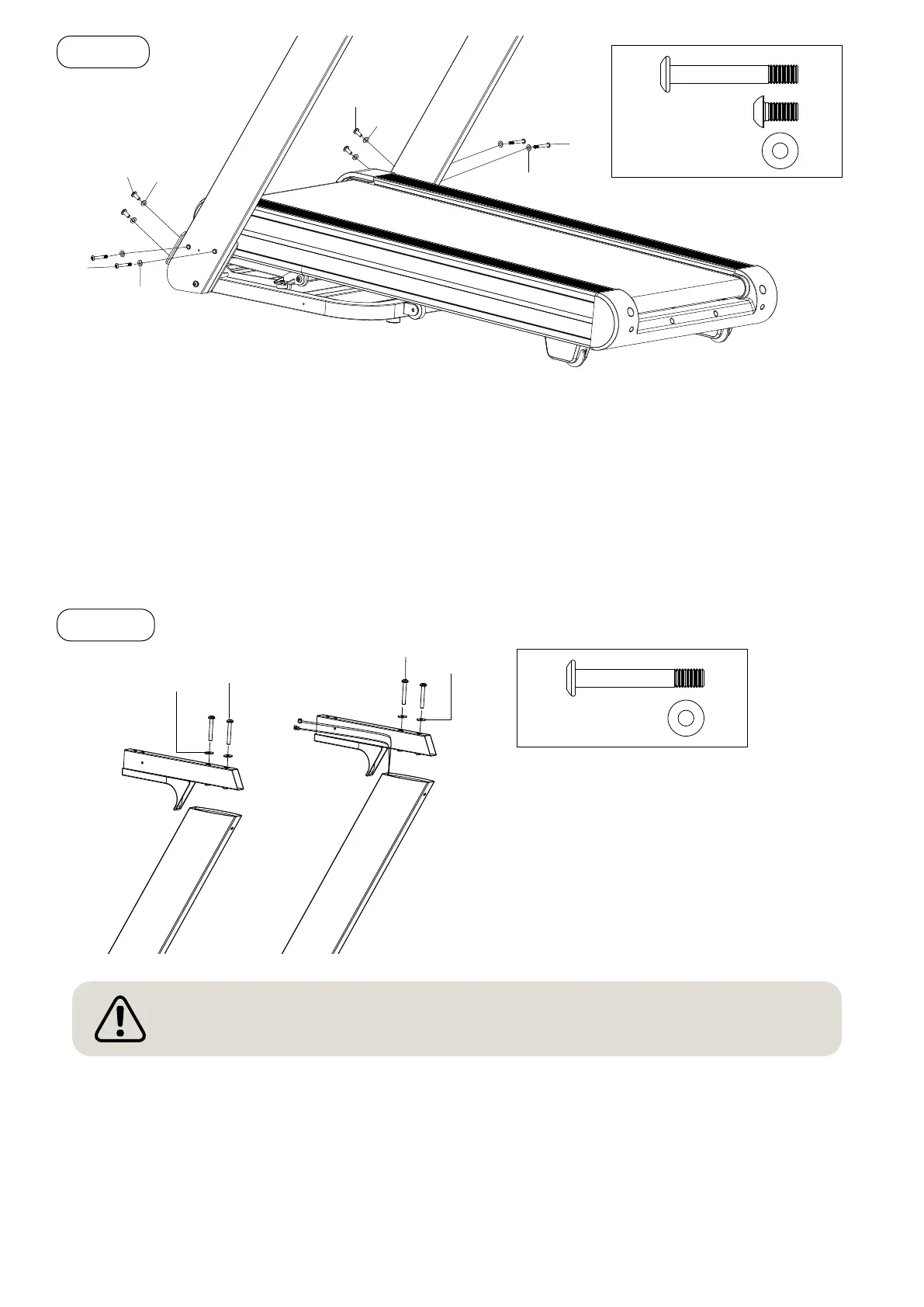

• Alinea los tubos de soporte izquierdo y derecho para que puedas montar los tornillos S1.
• Aprieta los cuatro tornillos S1 (llave Allen M8×60) junto con las cuatro arandelas S6 en el tubo de
soporte. No los aprietes completamente todavía.
• Aprieta los cuatro tornillos S2 (llave Allen M8×16) junto con las cuatro arandelas S6 en el tubo de
soporte. No los aprietes completamente todavía.
No aprietes las conexiones de los tornillos hasta que se haya completado el paso 4.
• Tira del cable de control del dispositivo desde
la base a través del tubo del soporte derecho.
• Tira del cable de control a través del soporte
de la consola derecho C.
PASO 2
• Coloque el soporte derecho C en el tubo de soporte. Montar los dos tornillos S8 (Allen M8×70) con
sus arandelas.
• Monte el soporte izquierdo utilizando los tornillos S8 (Allen M8×70) y las arandelas S6.
PASO 1
4 x S1
4 x S2
8 x S6
(C)
(C)
S8
S8
S6
S6
4 x S8
S64 x
Note: Ensure that the connection cable is not subjected to tensile stress or twisted in the
holder tube.
