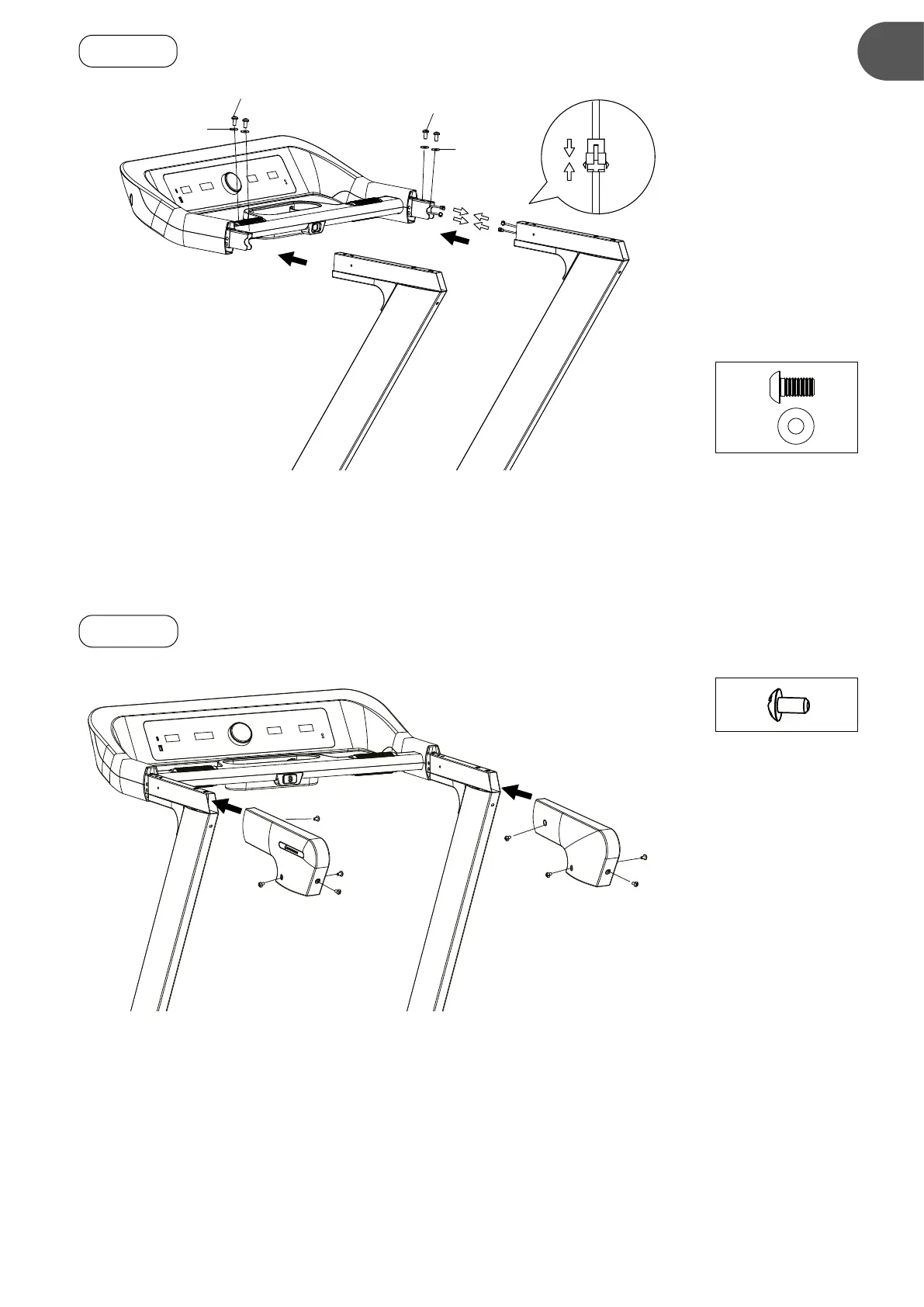

PASO 3
• Conecte los dos conectores de la unidad de control.
• Deslice el panel de control B sobre los dos soportes del panel C.
• Apriete los cuatro tornillos de fijación S2 (hexágono interior M8×16) con sus arandelas S6.
4 x S2
4 x S6
(B)
(C)
(C)
S2
S2
S6
S6
PASO 4
• Deslice las dos cubiertas de plástico D sobre los soportes de la consola.
• Apriete los cuatro tornillos de fijación S5 (tornillo de cabeza alomada con ranura en cruz M5×10).
• Finalmente apriete los ocho tornillos de fijación en la base de los dos tubos de soporte.
(D)
(D)
S5
S5
8 x S5
