Guide d'installation et d'utilisation des pompes à vitesse unique
Français
20
INFORMATIONS SUR LA POMPE
3.1 - INFORMATIONS GÉNÉRALES
Vériez l'emballage de la pompe pour y détecter tout signe
de dommages dus à une mauvaise manipulation pendant le
transport. Si le carton ou les composants de la pompe sont
endommagés, notiez immédiatement le transporteur.
Ne pas suivre les consignes de sécurité peut causer des
effets néfastes sur la santé ou même des blessures graves
voire la mort. Ne pas suivre les consignes de sécurité inva-
lidera dans tous les cas les garanties et exonèrera le fabri-
cant de toute responsabilité.
Évitez de faire fonctionner la pompe à sec, tant qu'elle n'est
pas remplie d'eau.
Cette pompe est équipée d’un joint mécanique.
Des dommages au joint d'arbre peuvent être provoqués par
le non-respect des instructions.
Veuillez suivre les instructions de remplissage de la pompe
conformément au manuel d’installation et d’instructions.
3.2 - APPLICATION
À utiliser uniquement pour faire circuler l'eau de piscine.
3.3 - INSTALLATION
Seulement une pompe qualiée. Reportez-vous à la ru-
brique «Avertissements et instructions de sécurité im-
portants pour les pompes» pour obtenir des informations
supplémentaires sur l'installation et la sécurité.
EMPLACEMENT
Remarque: ne pas installer cette pompe dans une en-
ceinte extérieure ou sous la jupe d'un bain à remous ou d'un
spa, sauf mention dans ce sens.
Remarque: assurez-vous que la pompe est mécanique-
ment xée au patin de l'équipement.
Vériez que l'emplacement de la pompe répond aux exi-
gences suivantes:
1. Installer la pompe le plus près possible de la piscine
ou du spa. Pour réduire les pertes de charge par frot-
tement et améliorer l'ecacité, utilisez des tuyaux
d'aspiration et de retour courts et directs.
2. Installez la pompe au minimum à 1,50 m de la paroi
intérieure de la piscine et du spa.
3. Installer la pompe à un minimum de 0,9mètre
(3pieds) de l'entrée de chauffage.
4. N'installez pas la pompe à plus de 2,5 mètres au-des-
sus du niveau d'eau.
5. Installez la pompe dans un endroit bien ventilé et
protégé d'une humidité excessive (c.-à-d. tuyaux de
descente d'eaux pluviales, arroseurs, etc.).
6. Installer la pompe avec un écart arrière d'au moins
7,6 cm (3pouces) de sorte que le moteur puisse être
retiré facilement pour la maintenance et la répara-
tion. Voir Figure 1.
TUYAUTERIE
1. Pour une tuyauterie améliorée de la piscine, il est re-
commandé d'utiliser une taille de tuyau plus grande.
2. Le diamètre de la tuyauterie du côté aspiration de
la pompe doit être identique ou plus important que
celui de la conduite de retour.
3. La tuyauterie du côté aspiration de la pompe doit
être la plus courte possible.
4. Pour la plupart des installations, Pentair recommande
d'installer une vanne sur les conduites d'aspiration et
de retour an de pouvoir isoler la pompe pendant les
travaux d'entretien courants. Cependant, nous re-
commandons également qu'une vanne, un coude ou
un té installés sur la conduite d'aspiration ne soit pas
placé à une distance de l'avant de la pompe inférieure
à cinq (5) fois le diamètre de la conduite d'aspiration.
Soutenez indépendamment le tuyau près de
l'aspiration et du refoulement de la pompe afin
de réduire la contrainte exercée sur la pompe.
Évitez de trop serrer les raccordements de conduite.
Utilisez des produits d'étanchéité pour conduites en
plastique. Ne pas utiliser de produits à base de pé-
trole. La conduite d'aspiration doit absolument être
dépourvue de fuites d'air. La conduite d'aspiration
devrait avoir la même taille que l'entrée d'aspiration
de la pompe. Voir Figure 2.
Exemple: un tuyau de ø50 mm requiert une ligne droite
de 250 mm avant l'entrée d'aspiration de la pompe. Cela
permettra d'amorcer la pompe plus rapidement et elle
fonctionnera plus longtemps.
Remarque: NE PAS installer de coudes à 90° directement
à l'entrée ou à la sortie de la pompe.
5 X LE DIAMÈTRE DU
TUYAU D'ASPIRATION
COUDE

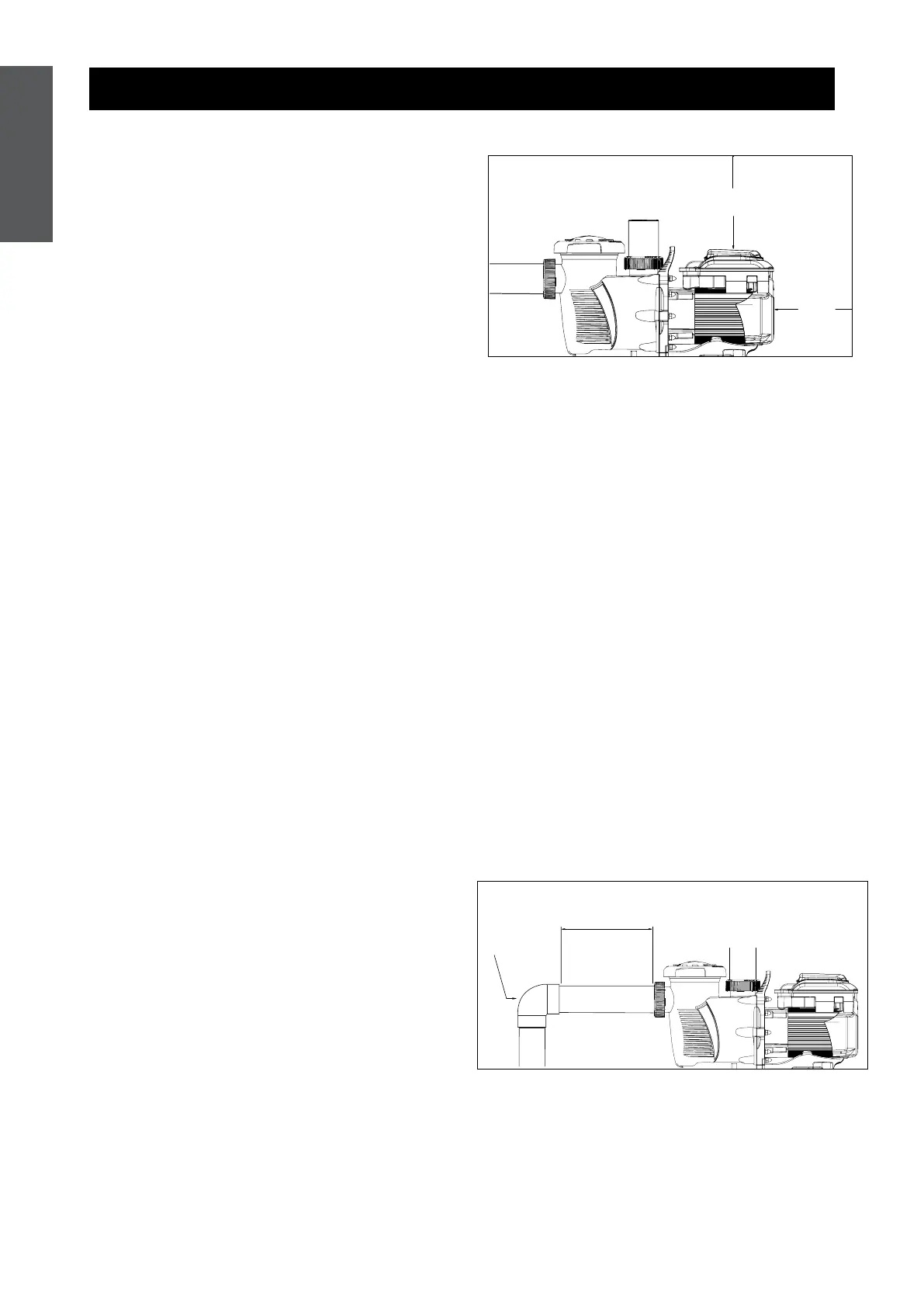

Figure 2: tuyauterie recommandée
Figure 1: dégagement arrière et vertical par rapport à la pompe
15,2 CM (6 PO)
MINIMUM
7,6 CM
(3 PO)
MINIMUM
