Einstuge Pumpen – Montage- und Bedienungsanleitung
Deutsch
46
INFORMATIONEN ZUR PUMPE
3.5 - ELEKTRISCHE VERBINDUNG
Der Elektromotor muss von einem Fachmann gemäß dieser Installationsanleitung und allen anwendbaren örtlichen
Vorschriften verdrahtet werden. Bei der Installation der Pumpe muss eine Motorsicherung vorgesehen werden. Die Sich-
erheit muss auf die Nennleistung des Motors abgestimmt werden. Die Versorgungsspannung sollte innerhalb von ±5 %
der auf dem Typenschild des Motors angegebenen Nennspannung liegen.
Einphasenmotoren sollten an den beiden Klemmen wie unten angegeben angeschlossen werden.

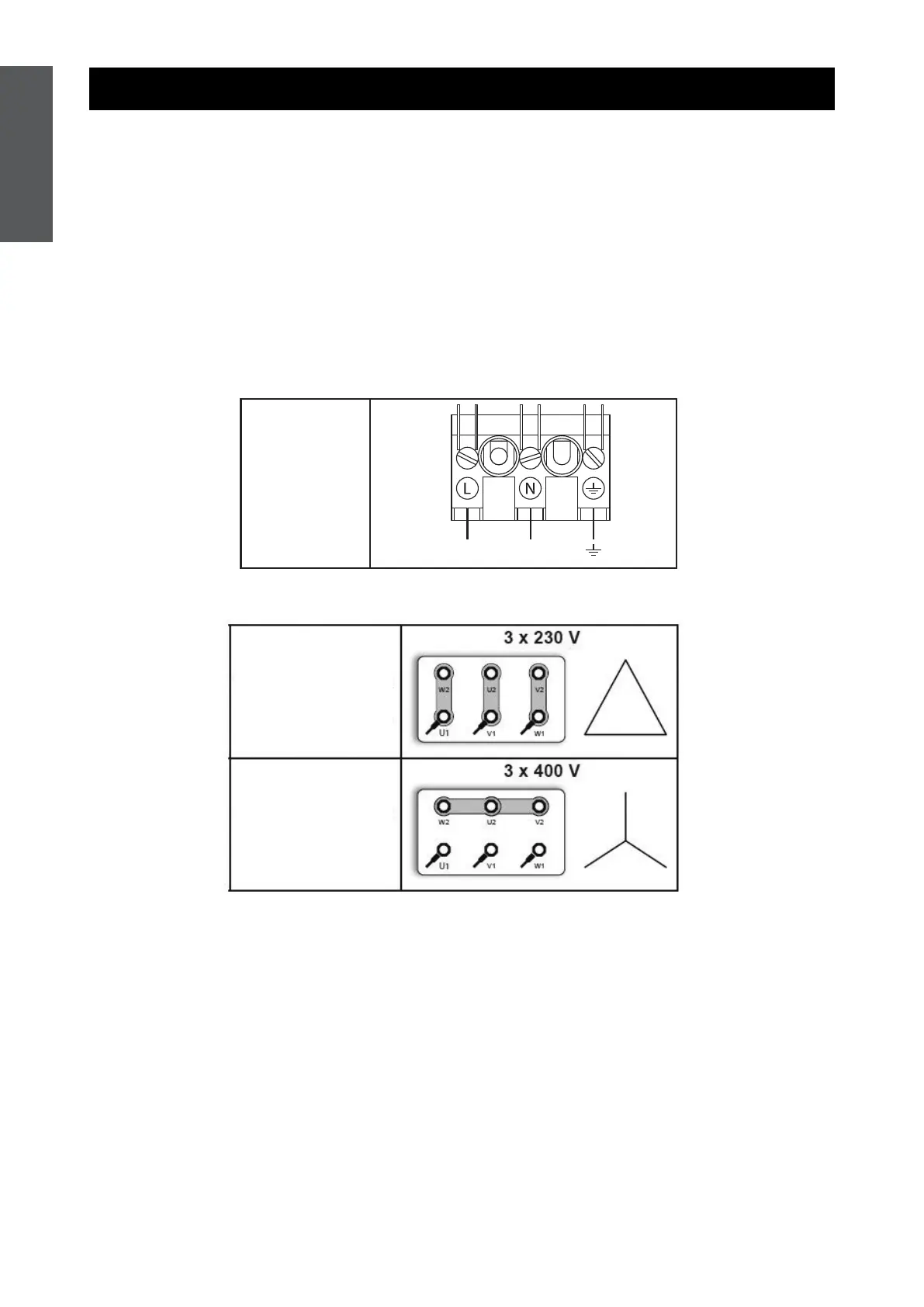

Einphasiger und dreiphasiger Schaltplan:
* Das nachfolgende Diagramm hat keine Priorität gegenüber dem elektrischen Diagramm auf dem Motor selbst!
Pentair
1~Supply
Die Stromleitung muss mit einer Kurzschluss-Schutzvorrichtung und einem Fehlerstrom-Schutzschalter (FI) mit hoher
Empndlichkeit (30 mA) ausgestattet sein, der durch eine träge Sicherung oder einen magnetothermischen Schalter
geschützt ist. Achten Sie darauf, dass Sie die Stromversorgung zu den Kabeln unterbrechen, wenn Sie die Kabel der
Pumpe anschließen.
Bitte entfernen Sie vor der Installation die Leitungsdrähte von den Klemmen!
Bitte prüfen Sie nach jedem Anschluss die Drehrichtung von Drehstrommotoren. Wenn dies nicht mit dem Pfeil auf der
Pumpe übereinstimmt, müssen zwei Phasenanschlüsse in der Anschlussdose vertauscht werden. Jeder Motor muss
permanent geerdet sein. Anschlüsse, die nicht den oben genannten Sicherheitshinweisen entsprechen, sind nicht von
der Garantie gedeckt.
Drehstrommotoren, die
an 3x230 Volt Netzspan-
nung angeschlossen
sind, erfordern eine
DREIECKS-Schaltung
Drehstrommotoren, die
an 3x400 Volt Netzspan-
nung angeschlossen
sind, erfordern eine
STERN-Schaltung
1-Supply
