STA-RITE SUPERMAX VS - Pièces de Rechange; Courbes de Performance de la Pompe; Caractéristiques Techniques de la Pompe; Dimensions de la Pompe

Guide d’installation et d’utilisation de la pompe SUPERMAX
®
VS à vitesse variable
19
10.62
269.7
12.52
318
9.33
237
7.74
196.6
6.32
160.5
8.98
228
14.24
361.6
10.07
255.7
8.71
221.3
7.71
195.9

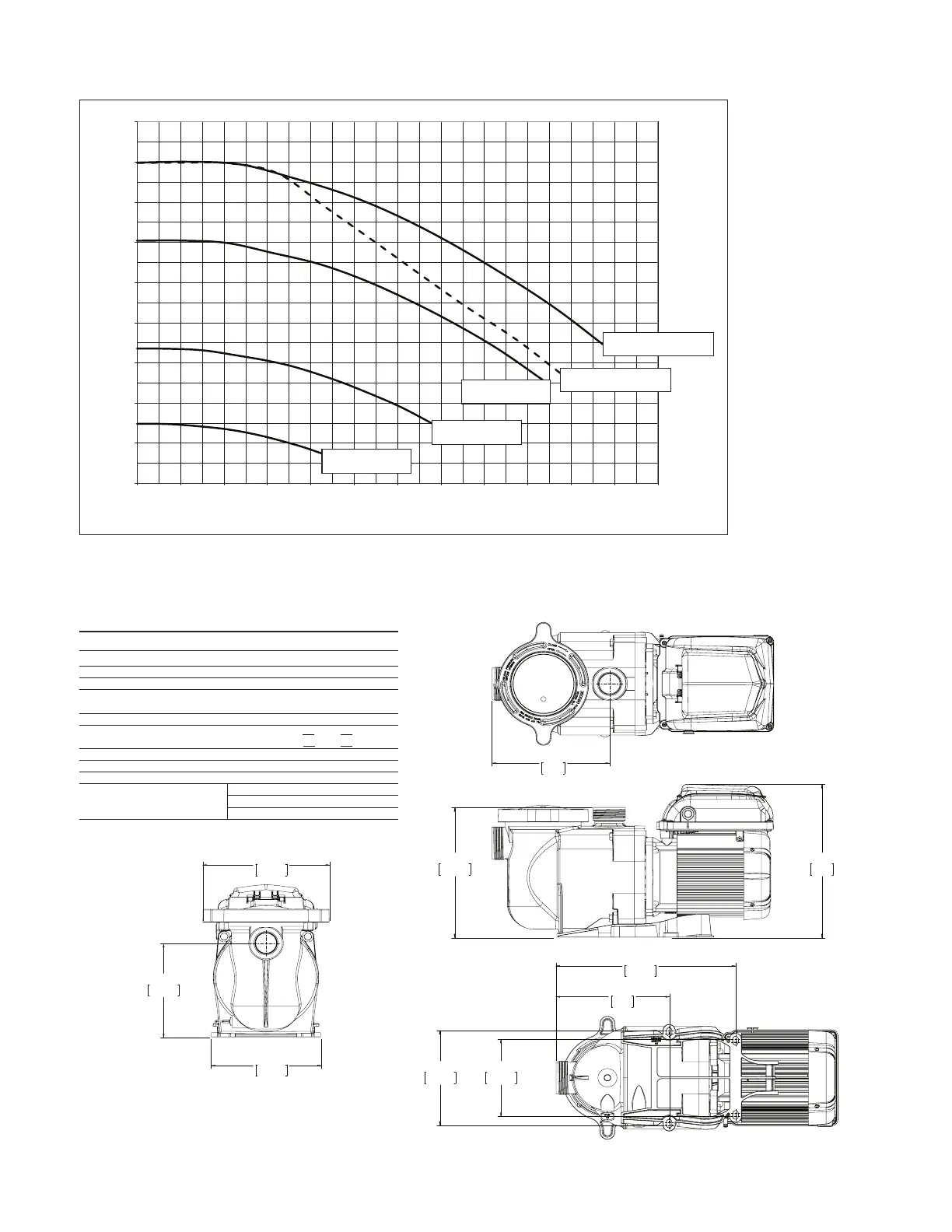

Caractéristiques techniques de
la pompe
Dimensions de la pompe
Classement général
Tension d'entrée 115-230 Vrms tension nominale
Courant d'entrée 13,2/12,0-11,5 A
Fréquence d'entrée Monophase, 50 ou 60 Hz
Bornes de contrôle 18-30 V CA (24 V CA+/- 20 %) ou
9-30 V CC (12/24 V CC +/- 20 %)
Courant de charge continu maximum 2.2 THP
115 volts: WEF 7.3 THP 2.2
230 volts: WEF 6.6 THP 2.2
Plage de vitesses 300 – 3 450 tr/min
Classement environnemental NEMA Type 3
Conditions ambiantes
Entreposage de -40 °C à +85 °C (de -40 °F à +185 °F)
Fonctionnement de 0 °C à +50 °C (de +32 °F à +122 °F)
Humidité 0 relatif à 95 % sans condensation
Courbes de performance de la pompe
0
10
20
30
40
50
60
70
80
90
0102030405060708090 100 110 120
Hauteur manométrique totale en pieds d’eau
Débit volumétrique en gallons par minute
Vitesse 1 / 3.000 tr/min
(115V / 230V)
Nettoyage rapide / 3.450 tr/min
(230V Seulement)
Nettoyage rapide / 3.450 tr/min
(115V Seulement)
Vitesse 3 / 2.200 tr/min
(115V / 230V)
Vitesse 2 / 1.400 tr/min
(115V / 230V)
