STA-RITE SUPERMAX VS - Piezas de Repuesto

Guía de instalación y del usuario para la bomba de velocidad variable SUPERMAX
®
VS
18

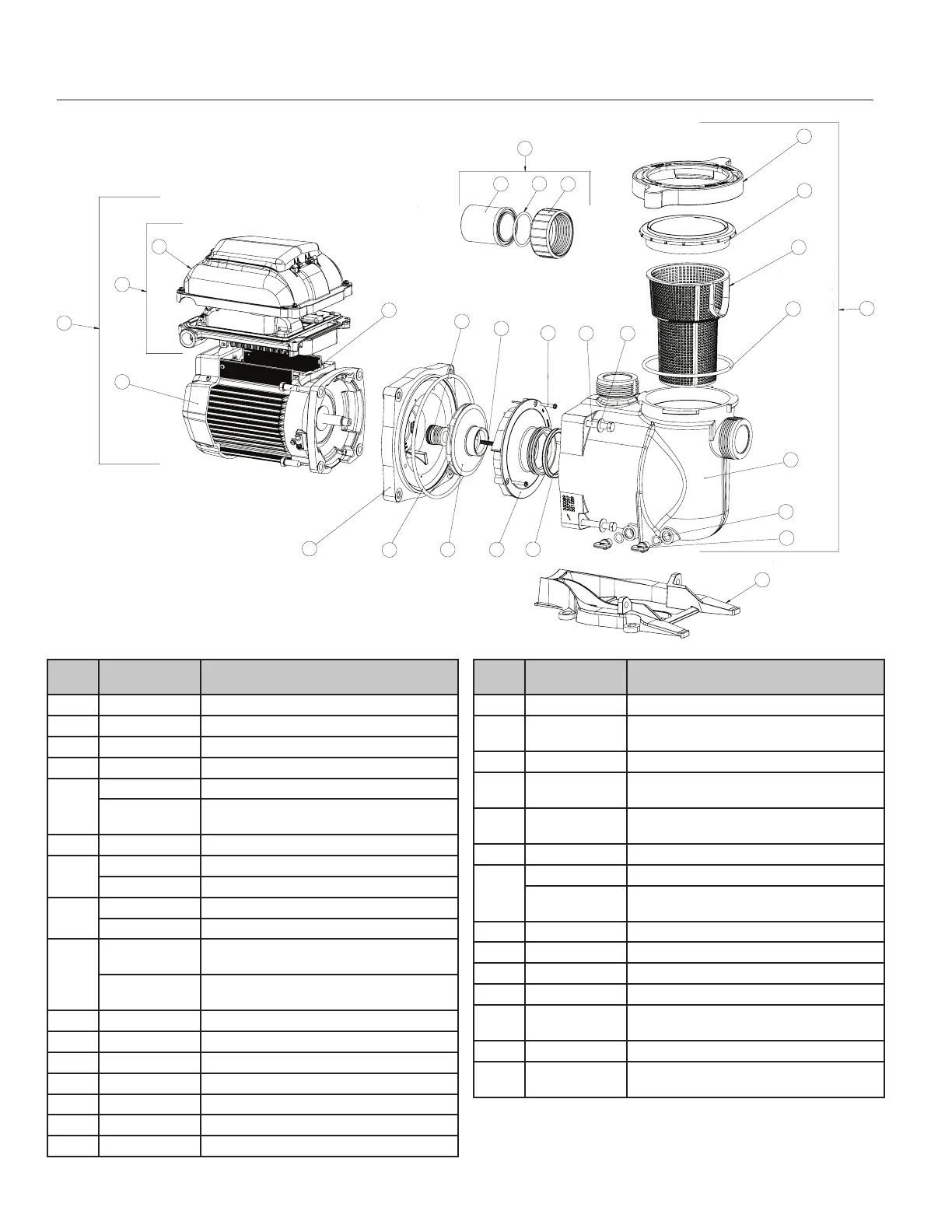

Lista de piezas de repuesto
1
3
24
5
6
23
7
22
21
8
14
15
16
17
12
18
2
4
26 27 25
28
10
9
20
19
11
13
N.° de
artículo
N.° de pieza Descripción
1 353124 CUBIERTA DEL ACCIONADOR
2 353128 ENSAMBLAJE DEL ACCIONADOR
3 353135S MOTOR
4 353133S ENSAMBLAJE DE ACCIONADOR/MOTOR
5
355612 PLACA DE SELLO (fabricado antes 6/17/19)
356072
PLACA DE SELLO (fabricado después
6/17/19)
6 355619 EMPAQUE DE PLACA DE SELLO
7
355074 IMPULSOR (fabricado antes 6/17/19)
C105-238PDCA IMPULSOR (fabricado después 6/17/19)
8
355618 DIFUSOR (fabricado antes 6/17/19)
355949 DIFUSOR (fabricado después 6/17/19)
9
355030
SELLO DEL DIFUSOR (fabricado antes
6/17/19)
355331
SELLO DEL DIFUSOR (fabricado después
6/17/19)
10 351094 BASE
11 357161 TAPÓN DE DRENAJE
12 192115 JUNTA TÓRICA, TAPÓN DE DRENAJE
13 351089 VOLUTA
14 357255 JUNTA TÓRICA, TAPA
15 355667 CANASTA
16 350091 TA PA
N.° de
artículo
N.° de pieza Descripción
17 351090 ABRAZADERA, TAPA
18 353110
ENSAMBLAJE DE VOLUTA (INCLUYE LOS
ELEMENTOS 11-17)
19 072184 ARANDELA DE 3/8” SS, SE REQ. 8
20 355621
TORNILLO 3/8-16 X 2 ¼, CABEZA HEX., SE
REQ. 4
21 355334
TORNILLO n.º 8-32, CABEZAL ARANDELA
HEX, SE REQ. 3
22 355389 TORNILLO, BLOQUEO DEL IMPULSOR
23
354545S JUEGO DE SELLOS (fabricado antes 6/17/19)
17351-0101S
JUEGO DE SELLOS (fabricado después
6/17/19)
24 354290 TORNILLO CABEZA HEX., 3/8-16, SE REQ. 4
25 270141 TUERCA, SE REQ. 2
26 350093 ADAPTADOR, SE REQ. 2
27 6020018 ADAPTADOR DE JUNTA TÓRICA, SE REQ. 2
28 351157
KIT DE UNIÓN (CONTIENE ELEMENTOS 2X
25-27)
* 353129Z KIT ENTRADA DIG 25’
* 357924Z
KIT PROTECTOR DE VENTILADOR, TEFC/
SÚPER DEBER
(*) No se muestra
PIEZAS DE REPUESTO
