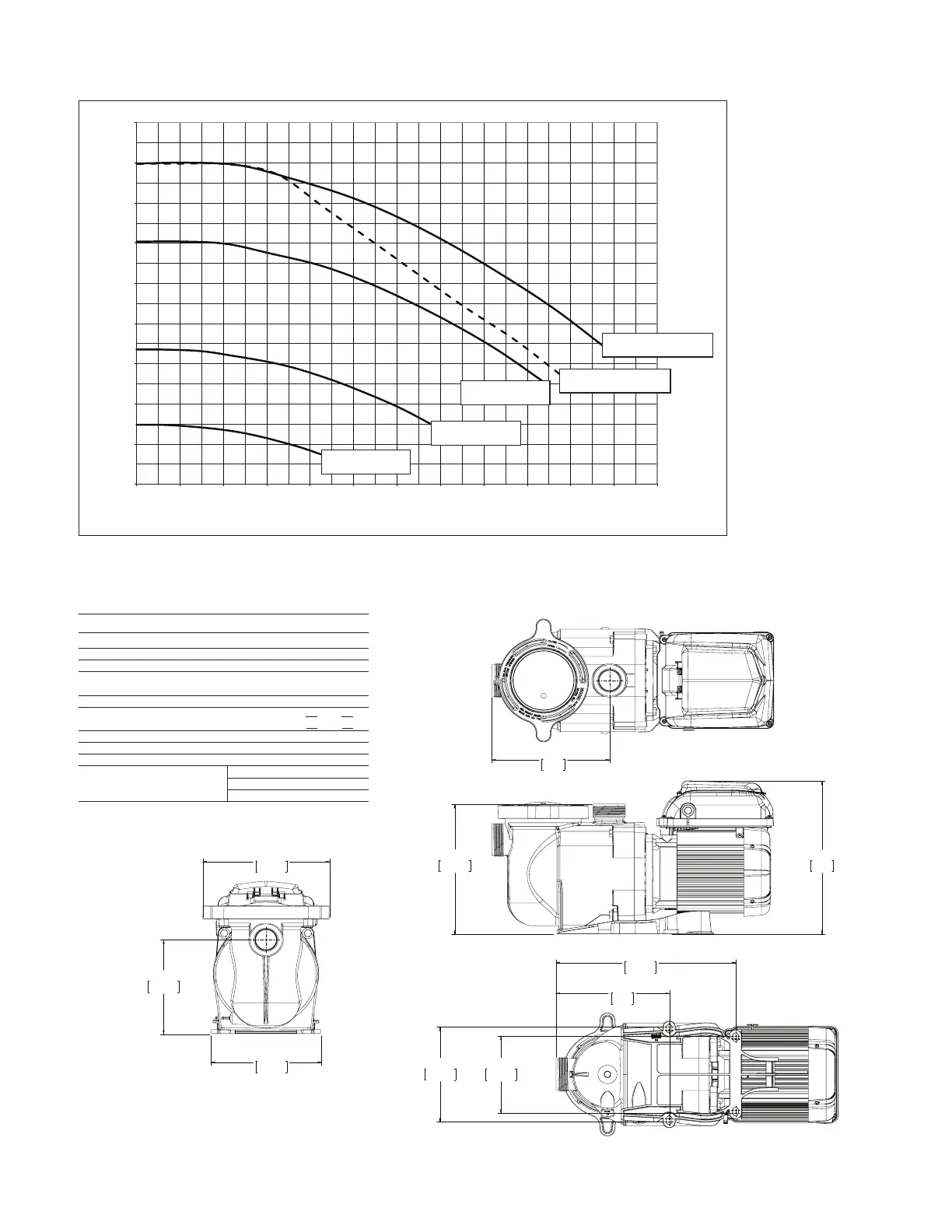

STA-RITE SUPERMAX VS - Curvas de Rendimiento de la Bomba; Especificaciones de la Bomba; Dimensiones de la Bomba

Guía de instalación y del usuario para la bomba de velocidad variable SUPERMAX
®
VS
19
10.62
269.7
12.52
318
9.33
237
7.74
196.6
6.32
160.5
8.98
228
14.24
361.6
10.07
255.7
8.71
221.3
7.71
195.9
Especicaciones de la bomba
Dimensiones de la bomba
Calicación general
Voltaje de entrada 115-230 Vrms nominales
Corriente de entrada 13,2/12,0-11,5 A
Frecuencia de entrada Monofásica, 50 o 60 Hz
Terminales de control 18-30 V CA (24 V CA+/- 20 %) o
9-30 V CC (12/24 V CC +/- 20 %)
Carga continua máxima 2.2 THP
115 voltios: WEF 7.3 THP 2.2
230 voltios: WEF 6.6 THP 2.2
Rango de velocidad 300 - 3450 RPM
Calicación ambiental NEMA Tipo 3
Condiciones ambientales
Almacenamiento -40° C a +85° C (-40° F a +185°)
Funcionamiento 0° C a +50° C (+32° F a +122° F)
Humedad Relativa 0 a 95 % sin condensación
Curvas de rendimiento de la bomba
0
10
20
30
40
50
60
70
80
90
0102030405060708090 100 110 120
Carga dinámica total
en pies de agua
Velocidad volumétrica de flujo del agua en galones por minuto
Velocidad 1 / 3000 RPM
(115V / 230V)
Limpieza Rápida / 3450 RPM
(230V Sólo)
Limpieza Rápida / 3450 RPM
(115V Sólo)
Velocidad 3 / 2200 RPM
(115V / 230V)
Velocidad 2 / 1400 RPM
(115V / 230V)
