Guía de instalación y del usuario para la bomba de velocidad variable SUPERMAX
®
VS
5
Control con control externo y entradas digitales
El usuario puede utilizar la bomba de velocidad variable SuperMax
®
VS con controles externos automáticos, que
permiten controlar las cuatro velocidades programadas de manera remota. La bomba tiene un conector sellado que
se puede utilizar con el Kit de cableado del control externo de Pentair (Pentair P/N 353129Z) para seleccionar las
velocidades con señales de entrada digital. Cuando hay una señal externa de bajo voltaje en la línea de entrada digital
de velocidad, la bomba funcionará a la velocidad programada para esa entrada digital. La señal de +5 V suministrada
es la entrada recomendada para las entradas digitales de velocidad y de control externo.
Conexión a controles externos
Utilizar la señal suministrada de bajo voltaje para el control digital
La bomba SuperMax VS proporciona una señal de salida de bajo voltaje que se puede utilizar para activar sus propias
entradas digitales. Esta señal deberá ser activada mediante el sistema de control externo para activar la velocidad a
la que está conectado, como se indica en la Figura 4. La activación la puede realizar un relé o interruptor automático
en otro equipo. Esta función puede ser útil para asegurar que la bomba esté ejecutando un programa dado cuando se
necesita una velocidad específica para realizar una tarea.
Para la instalación, se deberá cortar el cable incluido con el Kit de cableado del control externo de Pentair (Pentair
P/N 353129Z) a la longitud necesaria. No deje cable sobrante en esta instalación. El cable debe estar sostenido
por algo rígido si no se utilizan conductos. En un extremo del cable hay una conexión hermética a prueba de agua,
moldeada a medida, que se enchufa en la conexión del panel del lado del accionador. El extremo opuesto tiene 6
cables que se describen en la Tabla 1 a continuación. Cuando utiliza la señal de +5 V proveniente del accionador, las
velocidades se deben cablear como se muestra en la Figura 4.
Cuando hay una señal de bajo voltaje en la línea de entrada digital de velocidad, la bomba funcionará a la velocidad
programada para la velocidad activada. La señal de +5 V suministrada por el cable (rojo) es la entrada recomendada
para las entradas digitales de velocidad. Véase la Figura 4.
Nota: Se puede asociar cualquier relé a cualquier entrada digital. La Figura 4 ilustra una de las muchas opciones de
cableado disponibles para el instalador; esto le permitirá instalar los controles externos del modo que mejor se adapte
a sus necesidades.
Nota: Esta señal de +5 V (cable rojo) sale únicamente del accionador, y nunca se debe conectar a otra fuente
de alimentación.
Cuando se activa una entrada digital de velocidad, el indicador LED sobre el botón de velocidad comenzará a
parpadear y la pantalla alternará mostrando el parámetro y “EC”, que indica que se está utilizando un control externo.
La bomba funcionará a esta velocidad en tanto el disparador de entrada digital esté presente. Esta función invalidará
el programa y las selecciones de velocidad que el usuario realice en el teclado. El botón Display (Pantalla) continúa
operativo, al igual que el botón Start/Stop (Iniciar/Detener). Cuando se quite el disparador de entrada digital de todos
los cables de entrada digital de velocidad, la bomba reanudará el programa establecido.
RELÉ 1 RELÉ 2RELÉ 3RELÉ 4
RELÉ
LÍNEA 1
CARGA 1
CARGA 2
LÍNEA 2
RELÉ DE POTENCIA (DPST)
ROJO
SALIDA DE +5 V PARA
DISPARADORES DE ENTRADA DIGITAL
VERDE
ENTRADA DIGITAL DE VELOCIDAD 1
AMARILLO
ENTRADA DIGITAL DE VELOCIDAD 2
ANARANJADO
ENTRADA DIGITAL DE VELOCIDAD 3
MARRÓN
ENTRADA DIGITAL DE VELOCIDAD 4
NEGRO
CONEX. A TIERRA

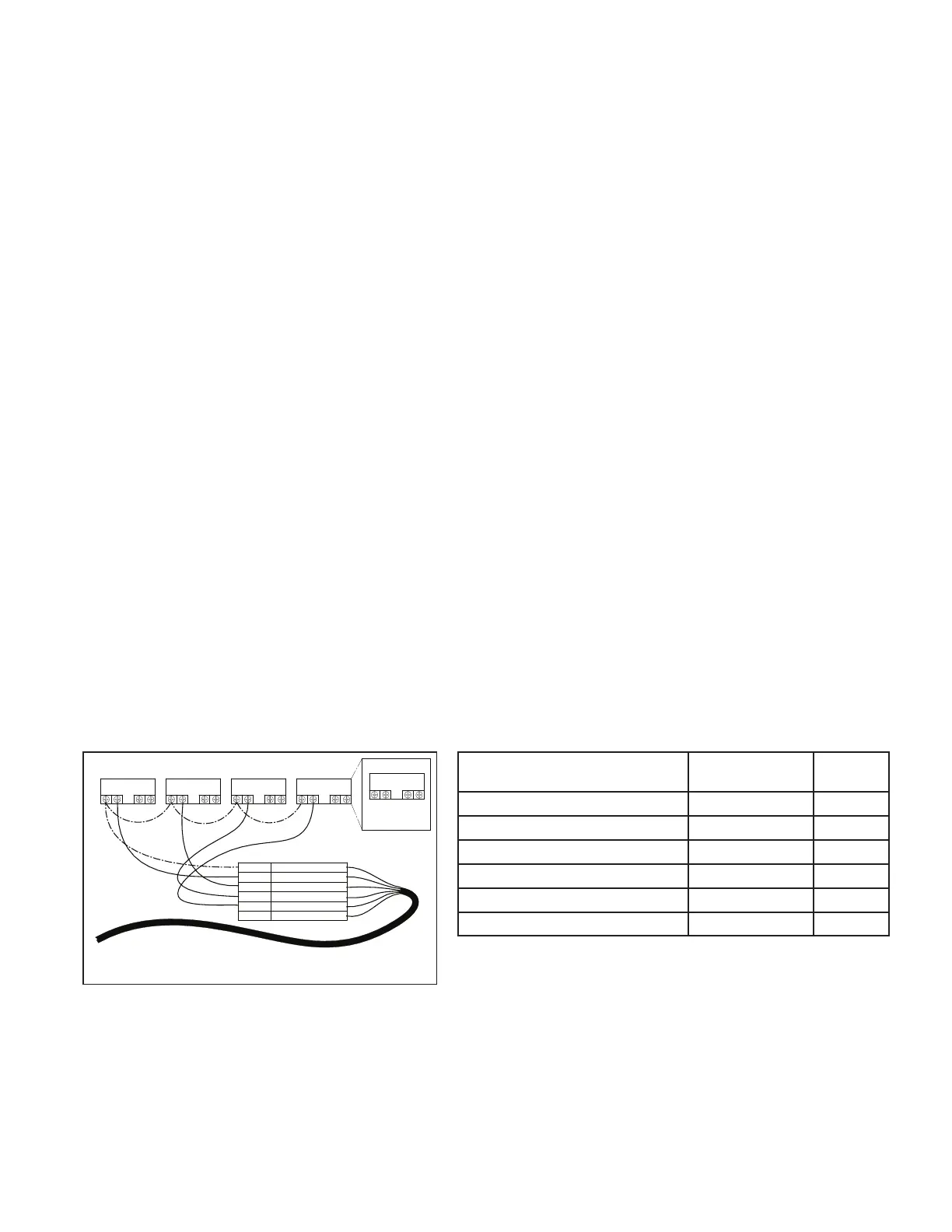

Figura 4: Diagrama de conexión de cables del
control externo
Denición Rango de la señal
Cable
Color
Salida de + 5 V para entradas digitales 0 – 20 mA Rojo
Entrada digital de velocidad 1 0, 5 – 30 V CA/CC Verde
Entrada digital de velocidad 2 0, 5 – 30 V CA/CC Amarillo
Entrada digital de velocidad 3 0, 5 – 30 V CA/CC Anaranjado
Entrada digital de limpieza rápida 0, 5 – 30 V CA/CC Marrón
Descarga a tierra común 0 V Negro
Tabla 1: Gráco de cableado de entrada para el sistema
de control de automatización
