Measurement system • 108
Continuación de Conceptos básicos del
COMPULEVEL
TM
Para usar el COMPULEVEL
TM
:
1) Fije la unidad base sobre las estacas en cualquier ubicación y estire del cable
del carrete a fin de cubrir el área que vaya a medir. El cable transferirá la
información relativa a la elevación desde la unidad base al módulo de medición.
2) Si lo desea, acople el pie telescópico al módulo de medición a fin de evitar que
la medida incluya curvas o desniveles. El funcionamiento de la unidad no
precisa la utilización del pie telescópico.
3) Encienda la unidad y active la función de puesta a cero pulsando el botón ZERO
en cualquier punto de referencia, dentro de un rango de alcance del
COMPULEVEL de 60 m. (200’) horizontales y + 6 m. (+20’) verticales. Aunque no
es necesario que la unidad base esté nivelada, sí que deberá estar fijada de
manera segura.
Atención: Si la unidad base está en movimiento, antes de continuar deberá poner a
cero de nuevo el módulo de medición en el punto de referencia.

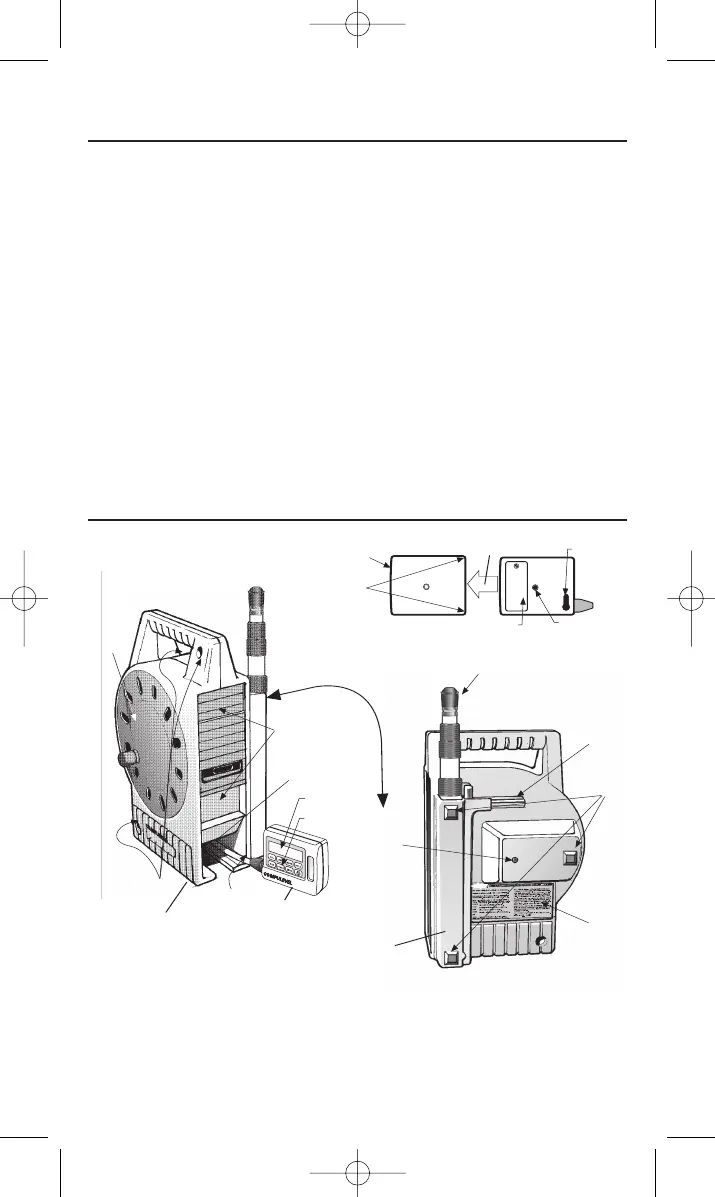

Partes del COMPULEVEL
TM
P
uerto de
serie
Puerto del pie
telescópico
Pila
C
ubierta
P
ara retirar la cubierta:
1. Sujete la unidad apoyándola contra el pecho
2. Estire la cubierta 50 mm. con la ayuda de 4 dedos en cada lado.
3. Agarre el módulo de medición y la cubierta, y estire hacia fuera.
Carrete de
cable
Almacenamiento
Área de acople del
módulo de medición
Pantalla
T
eclado
Ubicaciones de
las estacas*
Cable
T
or
nillo de
r
etención del
carrete
Pie telescópico
Dos
estacas
T
res pies
de apoyo
Guía de
consulta
rápida
VISTA
POSTERIOR
DE LA
UNIDAD BASE
MÓDULO DE
MEDICIÓN
UNIDAD BASE
(ESTO SERÁ MÁS FÁCIL CUANDO
SE HAYA CALENTADO)
*Si el pie telescópico permanece en la
unidad base, la estaca deberá colocarse
a través de la zona del asa.
Normalmente
sobre la parte
posterior cuando
esté siendo
utilizado
