Compulevel
TM
Measurement system • 56
Notions de base du COMPULEVEL
TM
suite
Pour utiliser le COMPULEVEL
TM
:
1) Fixez l'unité de base sur sa partie arrière à l'endroit souhaité et
déroulez le câble pour couvrir l'espace à mesurer. Le câble
communiquera les informations d'élévation de l'unité de base au
module de mesure.
2) Si vous le souhaitez, attachez le monopode au module de mesure pour
éviter de vous baisser pour mesurer. Le monopode n’est pas
nécessaire pour le fonctionnement.
3) Mettez l'unité en marche et appuyez sur la touche ZÉRO pour une
remise à zéro dans n’importe endroit de référence à l’intérieur de la
portée de 60 mètres en horizontal et +/- 6 mètres en vertical du
COMPULEVEL
TM
. Bien qu'il ne soit pas nécessaire de mettre l'unité de
base à niveau, elle doit être bien fixée.
Remarque : Si l'unité de base bouge, vous devez remettre le module de mesure à
zéro au point de référence avant de continuer.

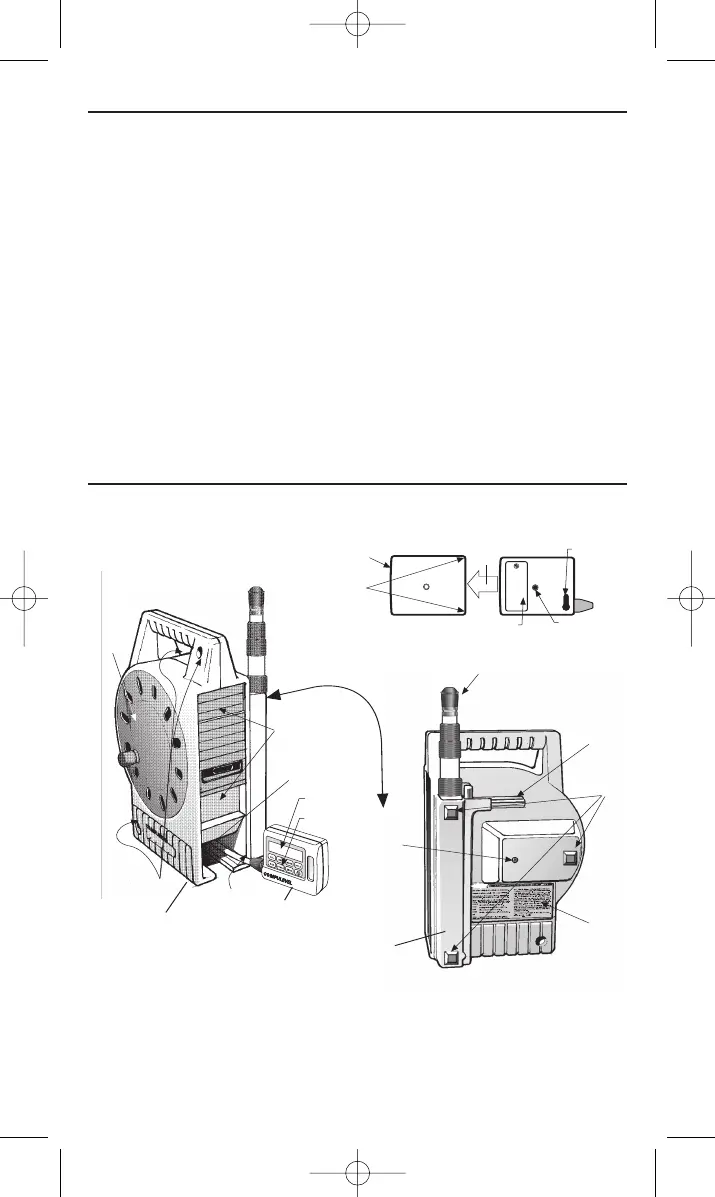

Pièce du COMPULEVEL
TM
Port série
Port du
monopode
Pile
Protection
(boot)
Pour retirer la protection (boot) :
1. Placez-la contre votre poitrine.
2. Tirez environ 2 ou 3 cm avec quatre ongles de chaque côté.
3. Attrapez le module de mesure et la protection et séparez-les.
Enrouleur
du câble
Rangement
Espace de rangement
du module de mesur
e
Affichage
Bloc numérique
Emplacements pour
les fixations*
Câb
le
V
is de
fixation de
l’enrouleur
Deux
piquets
Trois
pieds
Guide de
référ
ence
rapide
VUE ARRIÈRE
DE L
’UNITÉ
DE BASE
MODULE DE
MESURE
UNITÉ DE BASE
(CECI EST PLUS FACILE
LORSQU’ELLE EST CHAUDE)
*Placer une fixation dans l'espace de
la poignée si le monopode reste dans
l’unité de base
Installation typique
sur la partie arrière
pendant
l'utilisation
Monopode
