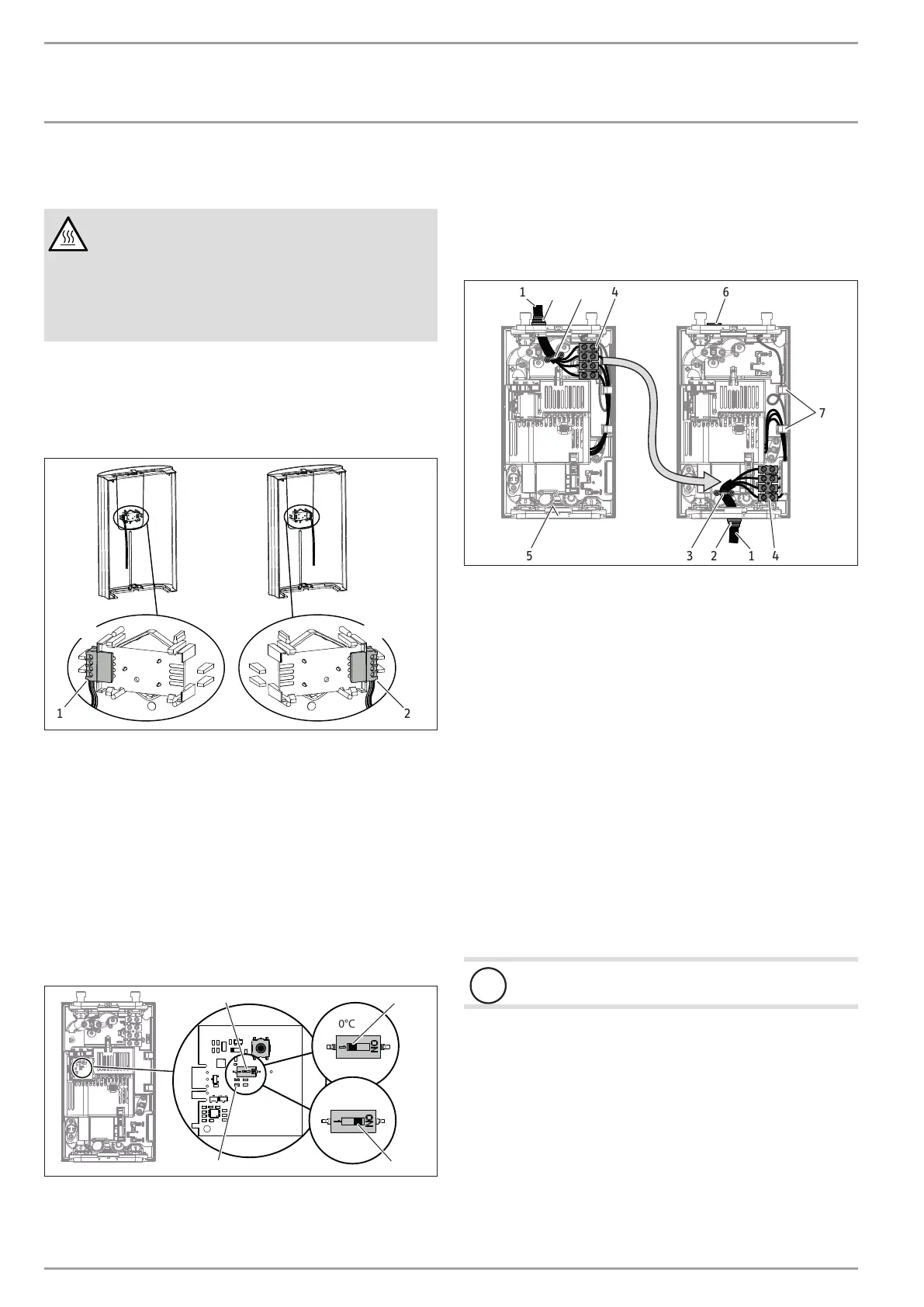

INSTALACJA
Montaż
10.2 Ochrona przed poparzeniem/ ograniczenie
temperatury
OSTRZEŻENIE poparzenie
Przy zasilaniu wodą wstępnie podgrzaną nastawiona
ochrona przed poparzeniem może być nieskuteczna.
 W takim przypadku temperaturę należy ograniczyć
na centralnej armaturze termostatycznej umieszczo-
nej przed urządzeniem (patrz rozdział „Instalacja/
Opis urządzenia/ Wyposażenie dodatkowe”).
DCE 11/13
Aktywacja ochrony przed poparzeniem „maks. 43°C” odbywa się
poprzez przestawienie wtyczki na płytce drukowanej wpokrywie
urządzenia.
60 °C
43 °C
D0000039995
1 2
1 Bez ochrony przed poparzeniem
2 Zochroną przed poparzeniem 43°C
 Wyjąć elektroniczną płytkę drukowaną zjednostki obsługo-
wej w pokrywie urządzenia. Zwrócić przy tym uwagę na haki
przytrzymujące.
 Ustawić wtyczkę w położeniu „43°C”.
 Zamontować zpowrotem płytkę drukowaną, zatrzaski w
pokrywie muszą się zablokować. Zwrócić uwagę na pozycję
przycisku iosi.
DCE 11/13 RC
Aktywacja ochrony przed poparzeniem „maks. 43°C” odbywa się
poprzez przesunięcie przełącznika DIP wurządzeniu.
60°C
43°C
D0000043533
1 2
4 3
1 Przełącznik DIP do ochrony przed poparzeniem
2 Bez ochrony przed poparzeniem = 60°C
3 Zochroną przed poparzeniem = maks. 43°C
4 Światło ciągłe zielonego wskaźnika LED przy aktywowanej
ochronie przed poparzeniem
10.3 Inne sposoby montażu
Przełożenie przyłącza elektrycznego wdół
D0000043440
21 3 4 6
25 3 41
7
1 Kabel przyłączeniowy
2 Tulejka kablowa
3 Zabezpieczenie przed wyrwaniem
4 Zacisk sieciowy
5 Oznaczenie otworu
6 Korek
7 Prowadnica przewodów
 Zdemontować zabezpieczenie przed wyrwaniem przewodu,
kabel przyłączeniowy itulejkę przewodu.
 Zamknąć górny otwór wtylnej ścianie urządzenia załączo-
nym (zamkniętym) korkiem. Stopień ochrony IP24 (ochrona
przed kroplami wody padającymi pod dowolnym kątem) jest
zapewniony tylko w przypadku prawidłowo zamontowanego
korka.
 Przełożyć zacisk sieciowy wurządzeniu zgóry do dołu. Na-
leży dopilnować, aby sieciowy zacisk przyłączeniowy zatrza-
snął się.
 Wyłamać otwór dla przewodu przyłączeniowego. W tym celu
za pomocą odpowiedniego narzędzia wycisnąć tworzywo
sztuczne wmiejscu okrągłego oznaczenia od wnętrza ściany
tylnej na zewnątrz. W razie potrzeby użyć pilnika.
!
Szkody materialne
 Wymienić uszkodzoną ścianę tylną.
 Zamontować tulejkę przewodu wnowy otwór.
 Wprowadzić przewód przyłączeniowy przez tulejkę prze-
wodu w tylną ścianę urządzenia. Podłączyć przewód przy-
łączeniowy do sieciowego zacisku przyłączeniowego (patrz
rozdział „Instalacja/ Dane techniczne/ Schemat połączeń
elektrycznych”).
 Poprowadzić przewody pod prowadnicą.
 Zamontować zabezpieczenie przed wyrwaniem przewodu.
