3
Abb. 3
7046.01
DHC 3 U, DHC 6 U
DHC 3, DHC 4, DHC 6, DHC
8
7045.01
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
25
26
27
29
9
Montageanweisung
(für den Fachmann)

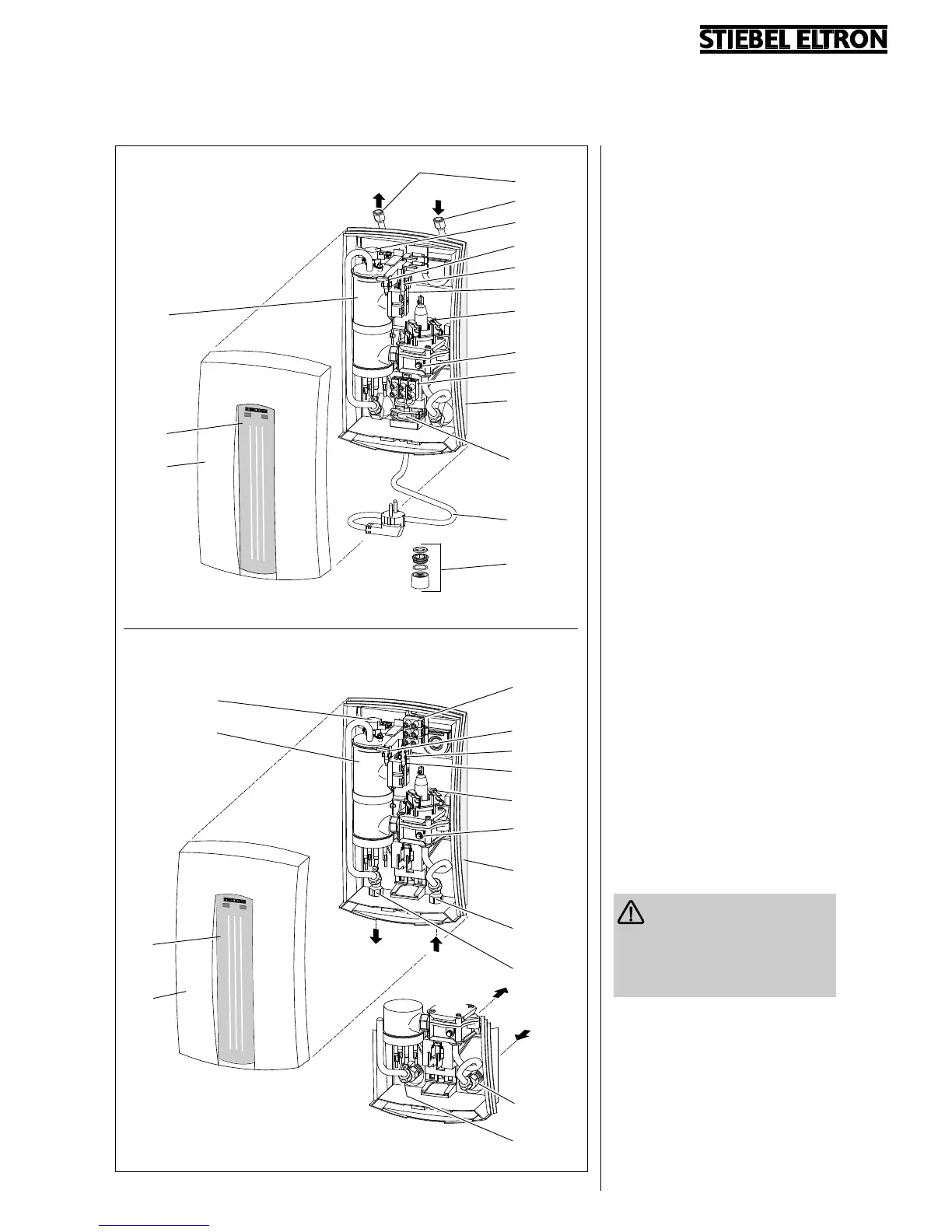

Geräteaufbau (Abb. 3)
DHC 3 U, DHC 6 U
1 Warmwasser-Anschluß G 3/8
2 Kaltwasser-Anschluß G 3/8
3 Temperatur-Wächter
4 Overheating-Leuchte
5 Power-Leuchte
6 Sicherheits-Temperaturbegrenzer mit
Rückstellknopf
7 Differenzdruckschalter
8 Durchflußmengen-Einstellschraube
9 Klemmleiste
10 Rückwand
11 Zugentlastung (nur DHC 3 U)
12 Anschlußkabel mit Stecker 800 mm
lang (nur DHC 3 U, beigelegt)
13 Strahlregler für Armatur (DHC 3 U,
beigelegt)
14 Gerätekappe
15 Funktionsblende
16 Heizsystem
DHC 3, DHC 4, DHC 6, DHC 8
17 Klemmleiste
18 Overheating-Leuchte
19 Power-Leuchte
20 Sicherheits-Temperaturbegrenzer mit
Rückstellknopf
21 Differenzdruckschalter
22 Durchflußmengen-Einstellschraube
23 Rückwand
24 Kaltwasser-Anschluß G ½ verwendbar
für Aufputz- und Unterputzmontage
25 Warmwasser-Anschluß G ½ verwend-
bar für Aufputz- und Unterputz-
montage
26 Gerätekappe
27 Funktionsblende
28 Heizsystem
29 Temperatur-Wächter
Wichtiger Hinweis
Alle Informationen in dieser Ge-
brauchs- und Montageanweisung
müssen sorgfältigst beachtet werden. Sie
geben wichtige Hinweise für die Sicher-
heit, Bedienung, Installation und War-
tung des Gerätes.
10
11
12
13
14
15
16
24
25
28
