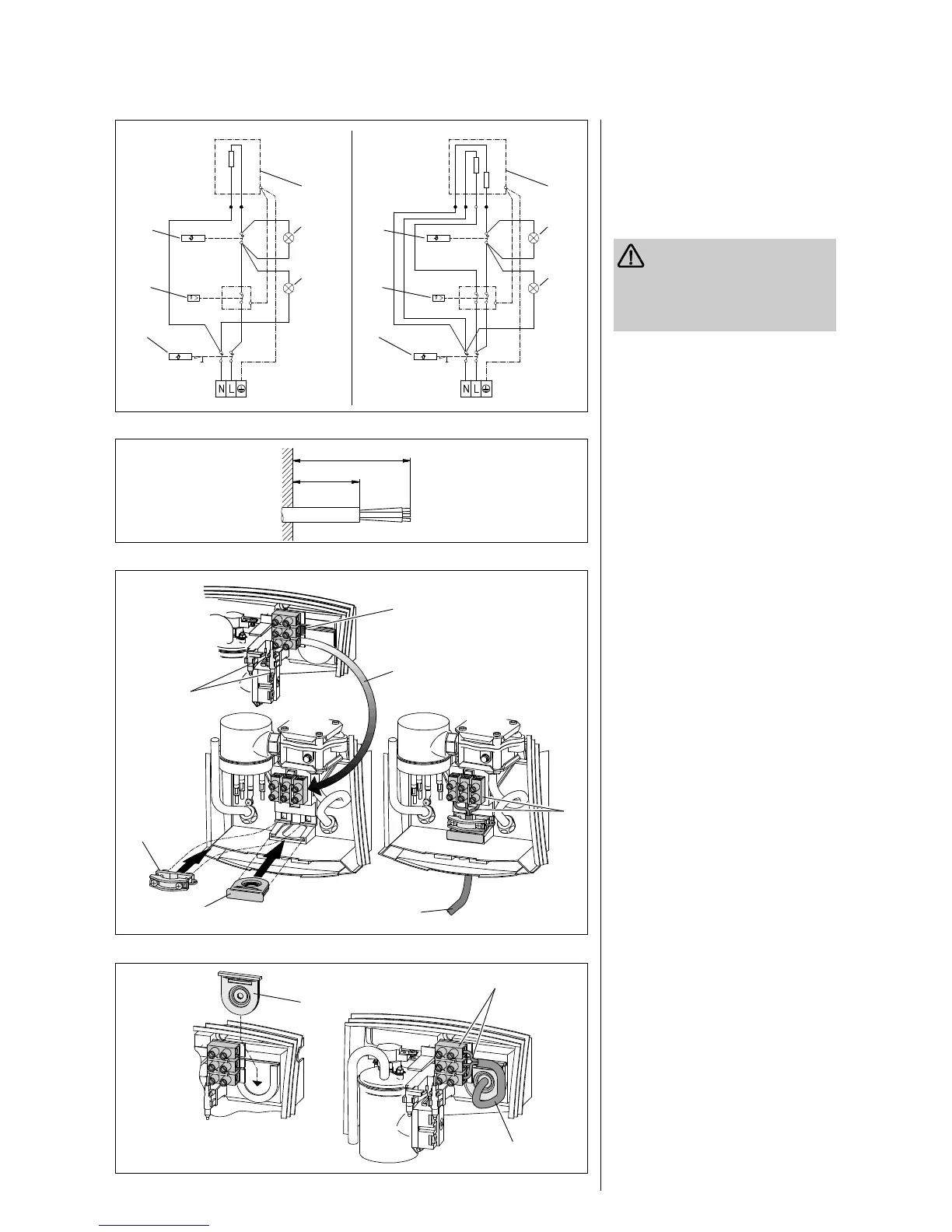

8
Elektrischer Anschluß
Legende Abb. 14
1 Heizsystem
2 Kontrolleuchte „Overheating“
3 Kontrolleuchte „Power“
4 Sicherheitstemperatur-Begrenzer
5 Differenzdruckschalter
6 Temperaturwächter
Zum Schutz gegen eindringendes
Wasser muß die Kabelabdichtung
(Abb. 16, Pos. 8 bzw. Abb. 17, Pos. 14)
verwendet werden. Dichtungsscheibe
entsprechend dem Elektroanschlußkabel
ausschneiden.
DHC 3 U (Abb. 16):
Beiliegendes Anschlußkabel (Pos. 7)
durch die Kabelabdichtung (Pos. 8) und
Zugentlastungsschelle (Pos. 9) stecken.
Elektrischen Anschluß (Pos. 10) ent-
sprechend Abb. 14 herstellen und
Schrauben der Zugentlastungsschelle
festdrehen.
Zum Anschluß des Gerätes ist eine Schutz-
kontaktsteckdose erforderlich. Nach Ab-
schluß der Montage (siehe Seite 9) Netz-
stecker einstecken.
DHC 6 U (Abb. 16):
Kabelabdichtung einschieben (Pos. 8).
Festverlegte Leitung (Pos. 7) für elektri-
schen Anschluß (Pos. 10) entsprechend
Abb. 14 herstellen.
Montage abschließen siehe Seite 9.
DHC 3, DHC 4, DHC 6, DHC 8:
Bei Unterputzanschluß muß die An-
schlußleitung mindestens 65 mm isoliert
aus der Wand ragen (Abb. 15).
Anschluß im oberen Gerätebereich /
Aufputz oder Unterputz (Abb. 17).
Kabelabdichtung einschieben (Pos. 14).
Festverlegte Leitung (Pos. 15) für elek-
trischen Anschluß (Pos. 16) entspre-
chend Abb. 14 herstellen.
Montage abschließen siehe Seite 9.
Alternativ:
Anschluß im unteren Gerätebereich /
Aufputz
Das Gerät ist im Anlieferungszustand für
Elektroanschluß im oberen Gerätebereich
vorbereitet (Klemmleiste oben).
Verriegelung der Klemmleiste (Pos. 12)
nach unten drücken, Klemmleiste her-
ausziehen und im unteren Bereich ein-
schieben (Pos. 13).
Schaltlitzen seitlich zwischen dem
Differenzdruckschalter und Rückwand
führen.
Kabelabdichtung einschieben (Pos. 8).
Festverlegte Leitung (Pos. 7) für elektri-
schen Anschluß (Pos. 10) entsprechend
Abb. 14 herstellen.
Montage abschließen siehe Seite 9.
Abb. 16
7061.01
7059.01
Abb. 15
Abb. 14
7060.01
1/N/PE ~
220 ... 240 V
7058.01
Abb. 17
14
15
16
7
13
8
10
9 DHC ... U
DHC 3
DHC 3 U
DHC 4
DHC 6
DHC 6 U
DHC 8
1
2
3
4
5
6
1
2
3
4
5
6
115 mm
65 mm
1/N/PE ~
220 ... 240 V
11
12
