4

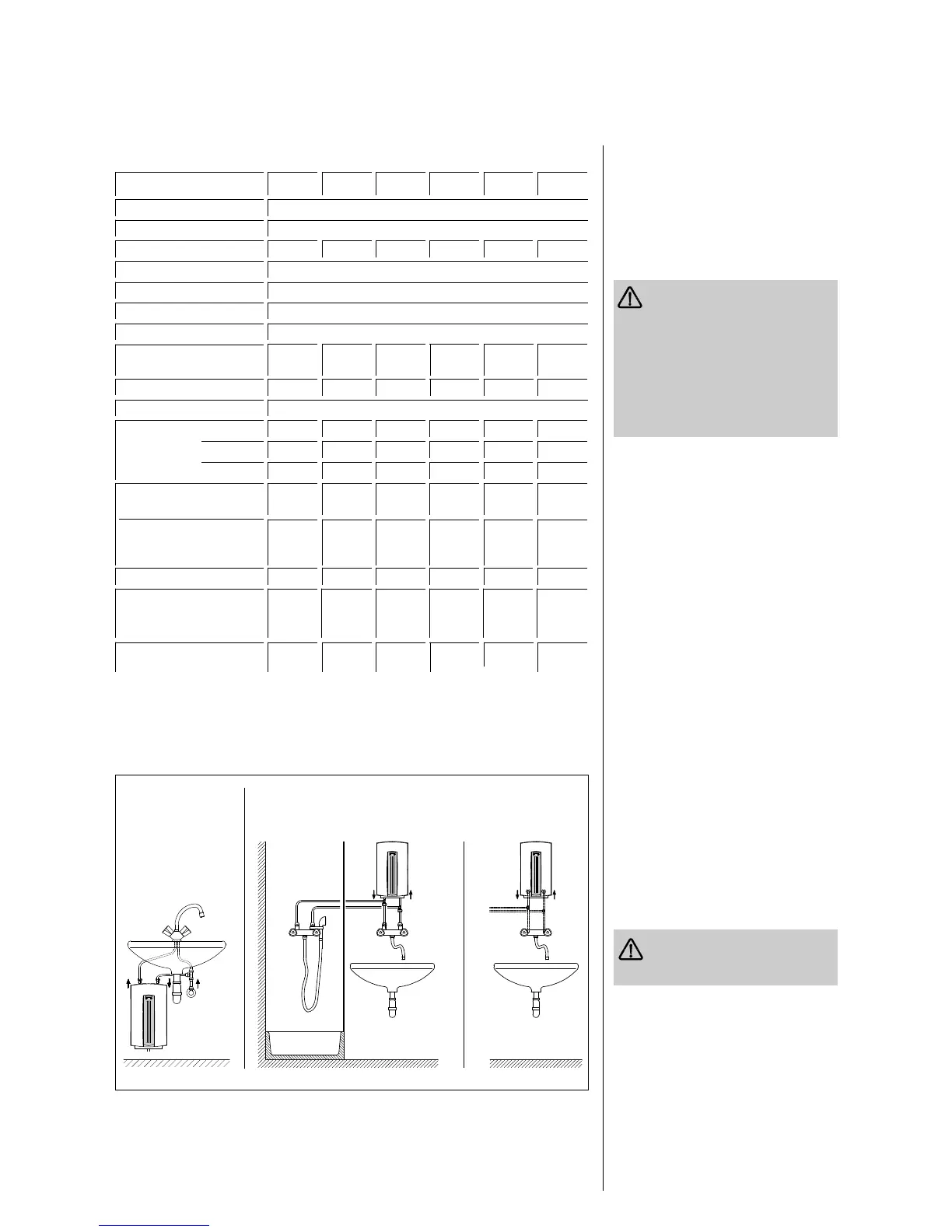

Abb. 4
7052.02
Technische Daten
DHC 3 U DHC 3, DHC 4, DHC 6, DHC 8
DHC 6 U
* Außengewinde
● Geeignet
Tab. 2
7051.01
Typ DHC 3 U DHC 6 U DHC 3 DHC 4 DHC 6 DHC 8
Wasseranschluß* G 3/8 G 3/8 G 1/2 G 1/2 G 1/2 G 1/2
Bauart geschlossen
Nenninhalt l 0,5
Schutzklasse nach VDE 1
Schutzart nach VDE IP 24
Gewicht kg 2,1 2,5 2,0 2,1 2,4 2,4
Nennüberdruck bar 10
Prüfzeichen siehe Geräte-Typenschild
Bauaufsichtliches Prüfzeugnis P-IX −−−−−
siehe Seite 13 6007/II
Elektroanschluß 1/N/PE ~ 220 . . . 240 V
Nennleistung 220 V kW 3,2 6,0 2,7 4,0 6,0 8,0
bei 230 V kW 3,5 6,6 3,0 4,4 6,6 8,8
240 V kW 3,8 7,2 3,3 4,8 7,2 9,6
Einschaltmengen l/min 1,2 2,3 1,2 1,4 2,3 2,9
Einschaltfließdruck
Druckverlust bar 0,35 0,35 0,35 0,3 0,35 0,3
bei Durchflußmenge l/min > 1,2 > 2,3 > 1,2 > 1,4 > 2,3 > 2,9
Untertischgerät für die Ver-
sorgung einer Entnahmestelle
●●−−−−
Übertischgerät für die Ver-
sorgung von einer oder von −−
●●●●
zwei Entnahmestellen
Geeignet für Kaltwasser
bis °C 25 25 30 20 30 25
Kurzbeschreibung
Der Stiebel Eltron Durchlauferhitzer DHC
ist ein hydraulisch gesteuertes Druckgerät
zur Erwärmung von Kaltwasser siehe Ta-
belle 2, mit dem eine oder mehrere Zapf-
stellen versorgt werden können.
Montageort
Gerät ist für die Warmwasser-
bereitung (Trinkwasserversorgung)
geeignet und in geschlossenen, frost-
freien Räumen möglichst in der Nähe
der Zapfstelle zu installieren (demontier-
te Geräte sind frostfrei zu lagern, da im-
mer Restwasser im Gerät verbleibt).
Der DHC ist senkrecht gemäß Abb. 4 zu
montieren.
Untertisch: DHC 3 U und DHC 6 U
Übertisch: DHC 3, DHC 4, DHC 6
und DHC 8.
Vorschriften und
Bestimmungen
– DIN VDE 0100.
– Bestimmungen des örtlichen Energiever-
sorgungs-Unternehmens.
– DIN 1988.
– Bestimmungen des zuständigen Wasser-
versorgungs-Unternehmens.
Ferner sind zu beachten:
– Aktuelle Daten auf dem Geräte-Typen-
schild.
– Technische Daten.
– Das Gerät wandbündig montieren.
– Eine Rohrbegleitheizung ist nicht zulässig!
– Werkstoff der Wasserinstallation:
Kaltwasserleitung:
Stahl oder Kupfer
Warmwasserleitung:
Kupfer.
– Elektrischer Anschluß nur an festverlegte
Leitungen (außer DHC 3 U mit An-
schlußleitung)!
– Das Gerät muß, z. B. durch Sicherungen,
mit einer Trennstrecke von mindestens
3 mm vom Netz trennbar sein.
Das Gerät muß an den Schutzleiter
angeschlossen werden (siehe
Abb. 14).
– Armaturen für offene Geräte sind nicht
zulässig!
– Ein Sicherheitsventil ist nicht erforderlich.
