6
Gerätemontage
1. Kaltwasserzuleitung gründlich durch-
spülen.
2. Wasseranschlußteile gemäß Abb. 12
bzw. 13 installieren.
3. Elektrische Anschlußleitung gemäß
Abb. 16 ablängen und abisolieren (bei
DHC 3 U nicht erforderlich).

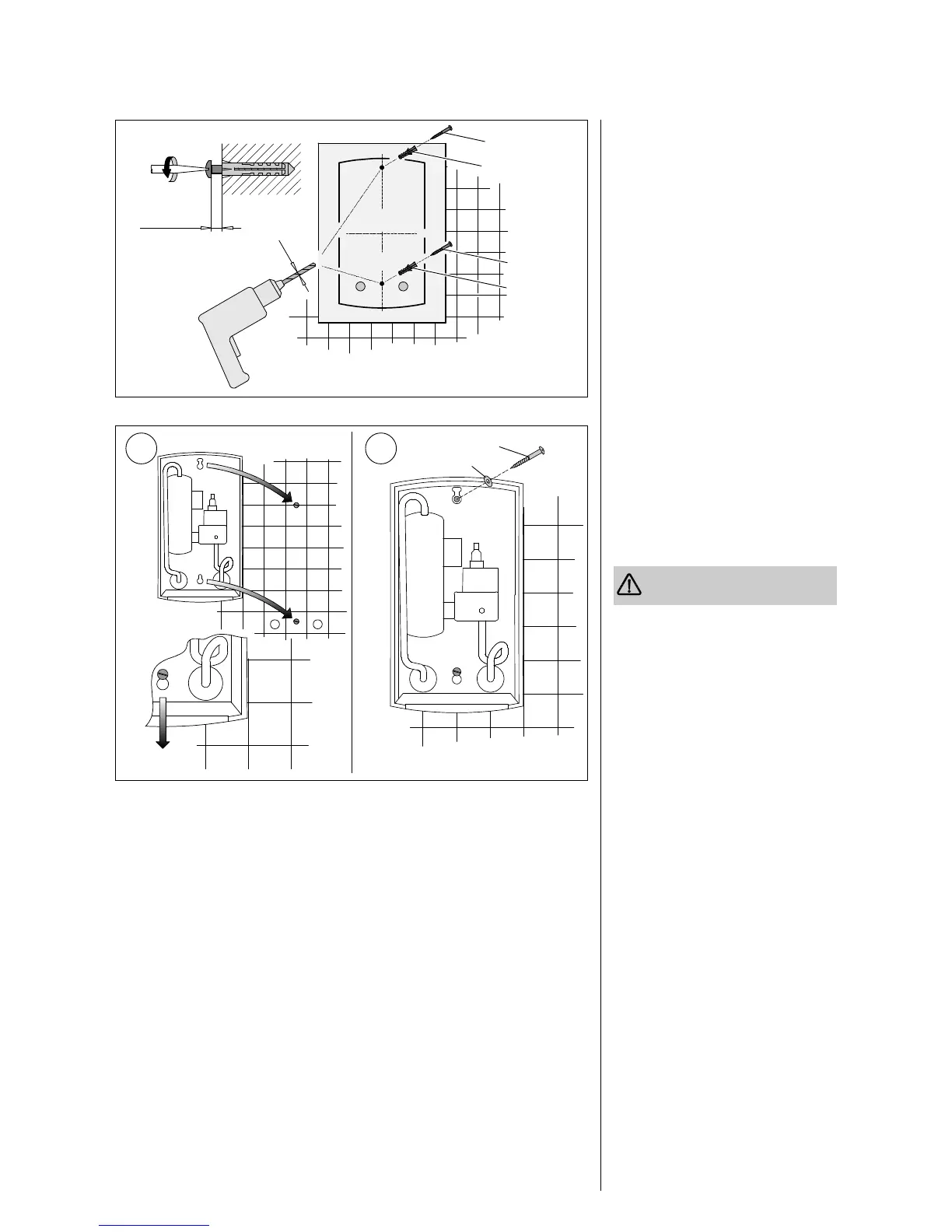

4. Mit Hilfe der Montageschablone (Seite
16 und 17) die Position der Bohrlöcher
bestimmen und bohren. Dübel einstek-
ken und Schrauben einschrauben (Ein-
schraubtiefe beachten, siehe Abb. 8).
Hinweis: Bei Austausch DHC alt (alte
Schraubenlöcher können verwendet
werden) obere Schraube erst nachträg-
lich einschrauben und beiliegende
U-Scheibe verwenden (Abb. 9 B).
5. Bei Unterputzanschluß Wasseran-
schlüsse gemäß Abb. 12 in Wand-
scheibe einschrauben.
Gerät über die Schrauben führen und
nach unten schieben (Abb. 9 A).
Gerät ausrichten und Schrauben
festdrehen.
Abb. 9
7057.02
Abb. 8
min. 4,5 mm
max. 5,5 mm
7056.02
7055.02
AB
6 mm
∅ 4 x 35 mm
∅ 6 mm
∅ 4 x 35 mm
∅ 6 mm
∅ 4 x 35 mm
∅ 4,3 mm
