150
Appuyez fermement sur la paroi arrière. Verrouillez la
manette de fixation en tournant d’un quart de tour vers la
droite.
Enfoncez le passe-câble dans la paroi arrière jusqu’à enclen-
chement des deux crochets d’arrêt.
Raccordez le câble d’alimentation au bornier de raccorde-
ment au secteur.

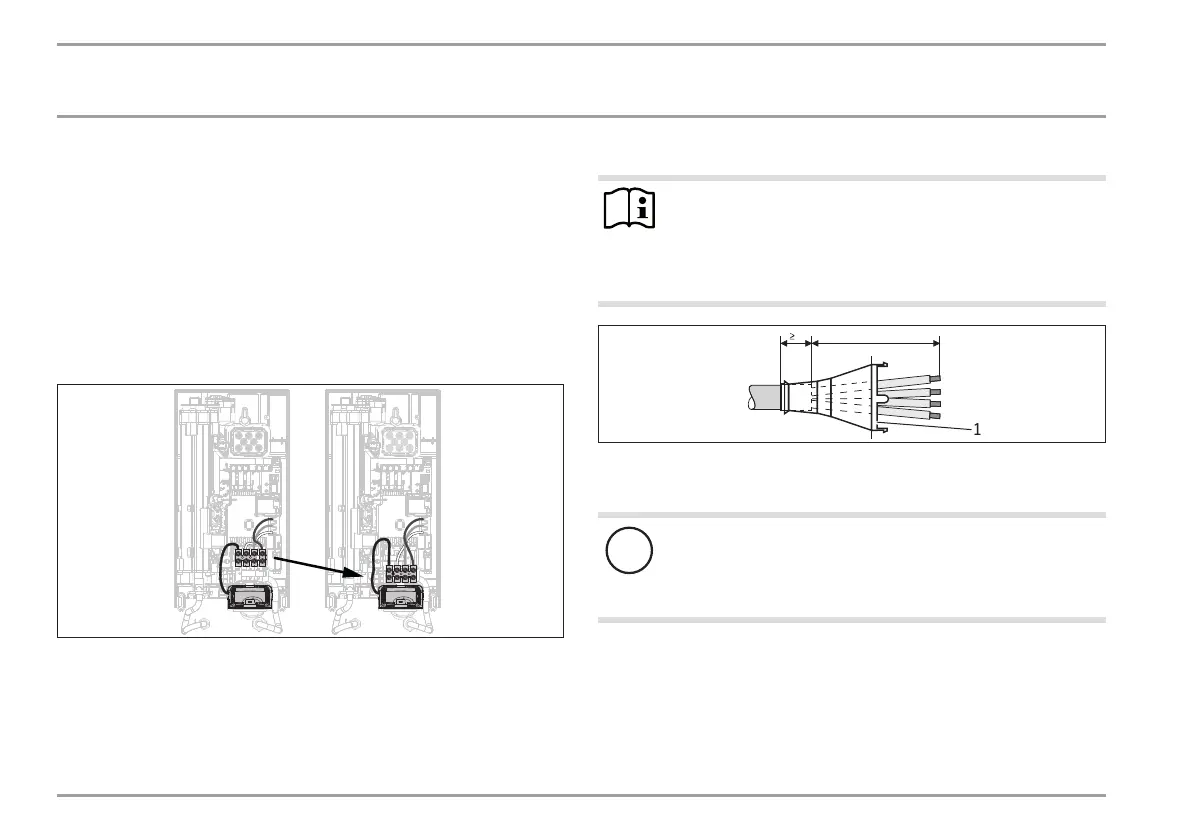

14.3 Raccordement électrique encastré par le bas
avec câble d’alimentation court
D0000060387
Déplacez le bornier de l’alimentation électrique vers le bas.
Pour ce faire, desserrez la vis de fixation. Resserrez le bor-
nier d’alimentation.
14.4 Raccordement électrique en saillie
Remarque
Ce type de raccordement modifie l’indice de protection
de l’appareil.
Modifiez la plaque signalétique. Rayez l’indication
IP25 et cochez la case IP24. Utilisez un stylo à bille.
160
30
D0000056232
1
1 Passe-câble
Dénudez le câble d’alimentation. Montez le passe-câble.
!
Dommages matériels
Si vous rompez par inadvertance un trou incorrect dans la
paroi arrière ou le capot, vous devez utiliser une nouvelle
paroi arrière ou un nouveau capot.
Dans la paroi arrière, sciez ou rompez proprement les tra-
versées appropriées (voir le chapitre «Données techniques/
Cotes et raccordements» pour l’emplacement). Ébarbez les
arêtes vives avec une lime.
Faites passer le câble d’alimentation au travers du
passe-câble.
