FRANÇAIS
  151


 Raccordez le câble d’alimentation au bornier de raccorde-
ment au secteur.
14.5 Branchement d’un relais de délestage
Installez un relais de délestage en cas de combinaison avec
d’autres appareils électriques, p. ex. des radiateurs électriques à
accumulation. Le délestage s’effectue pendant le fonctionnement
du chauffe-eau instantané.
!
Dommages matériels
Raccordez la phase d’activation du relais de délestage à
la borne indiquée dans le bornier de raccordement au
secteur de l’appareil (voir le chapitre «Données tech-
niques/ Schéma électrique»).
14.6 Installation hydraulique en saillie
Remarque
Ce type de raccordement modifie l’indice de protection
de l’appareil.
 Modifiez la plaque signalétique. Rayez l’indication
IP25 et cochez la case IP24. Utilisez un stylo à bille.

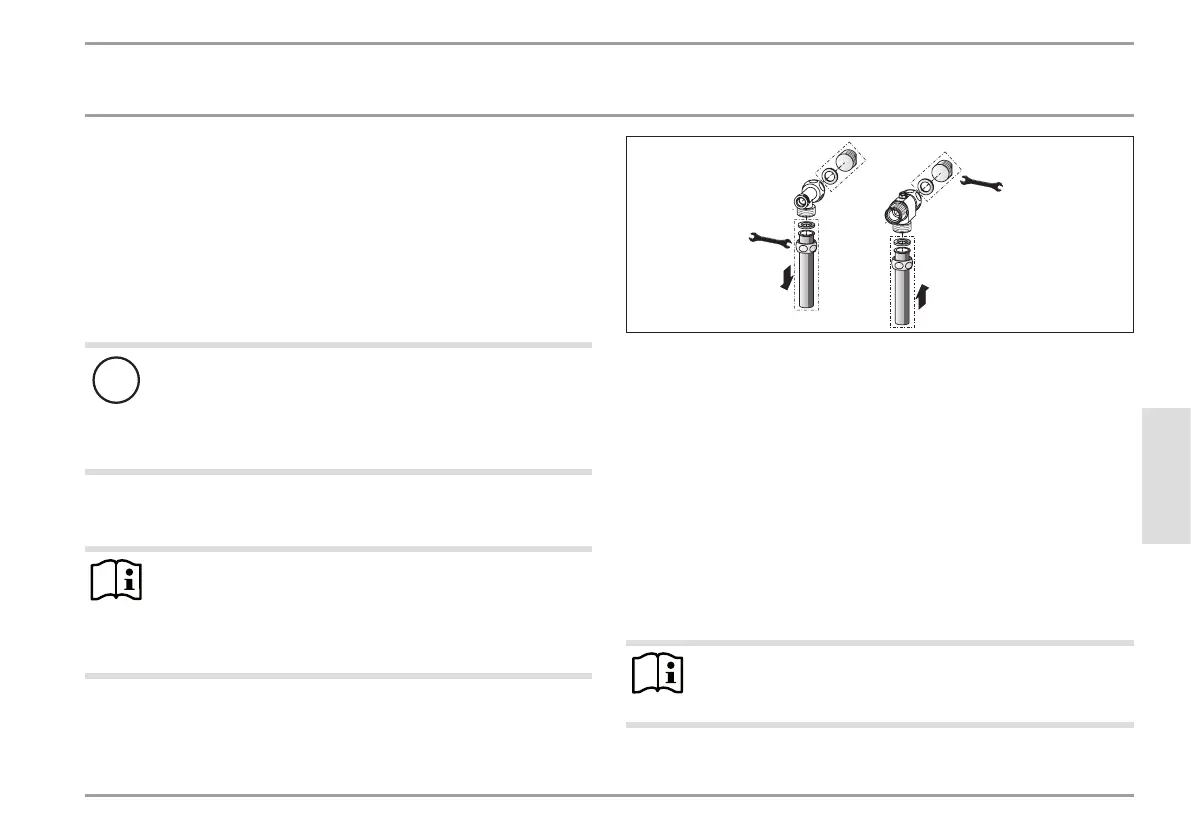

19
24
5 Nm
18 Nm
D0000033104
 Placez des bouchons avec des joints d’étanchéité pour obtu-
rer le raccordement encastré. Les robinetteries disponibles
en tant qu’accessoires sont fournies avec les bouchons et
joints d’étanchéité. Vous pouvez commander les bouchons et
les joints en tant qu’accessoires si vous utilisez des robinette-
ries à pression autres que celles que nous recommandons.
 Installez une robinetterie sous pression appropriée.
 Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
 Vissez les conduites de raccordement avec le raccord en T et
la vanne d’arrêt 3voies à boisseau sphérique.
Remarque
Vous pouvez briser les languettes de fixation des tubes de
la partie inférieure de la paroi arrière selon vos besoins.
