152
D0000056194
1
1 Languette
14.7 Installation hydraulique en saillie avec raccord
à souder/à sertir
Vous pouvez raccorder des tubes en cuivre ou en matière syn-
thétique avec les accessoires «raccord à souder» ou «raccord
à sertir».
Pour monter les raccords filetés à souder sur tube en cuivre de
12mm, procédez de la manière suivante:
Insérer les écrous tournants sur les conduites de
raccordement.
Soudez les raccords à collet battu aux conduites en cuivre.
Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
Vissez les conduites de raccordement avec le raccord en T et
la vanne d’arrêt 3voies à boisseau sphérique.
Remarque
Respectez les indications du fabricant de la robinetterie.

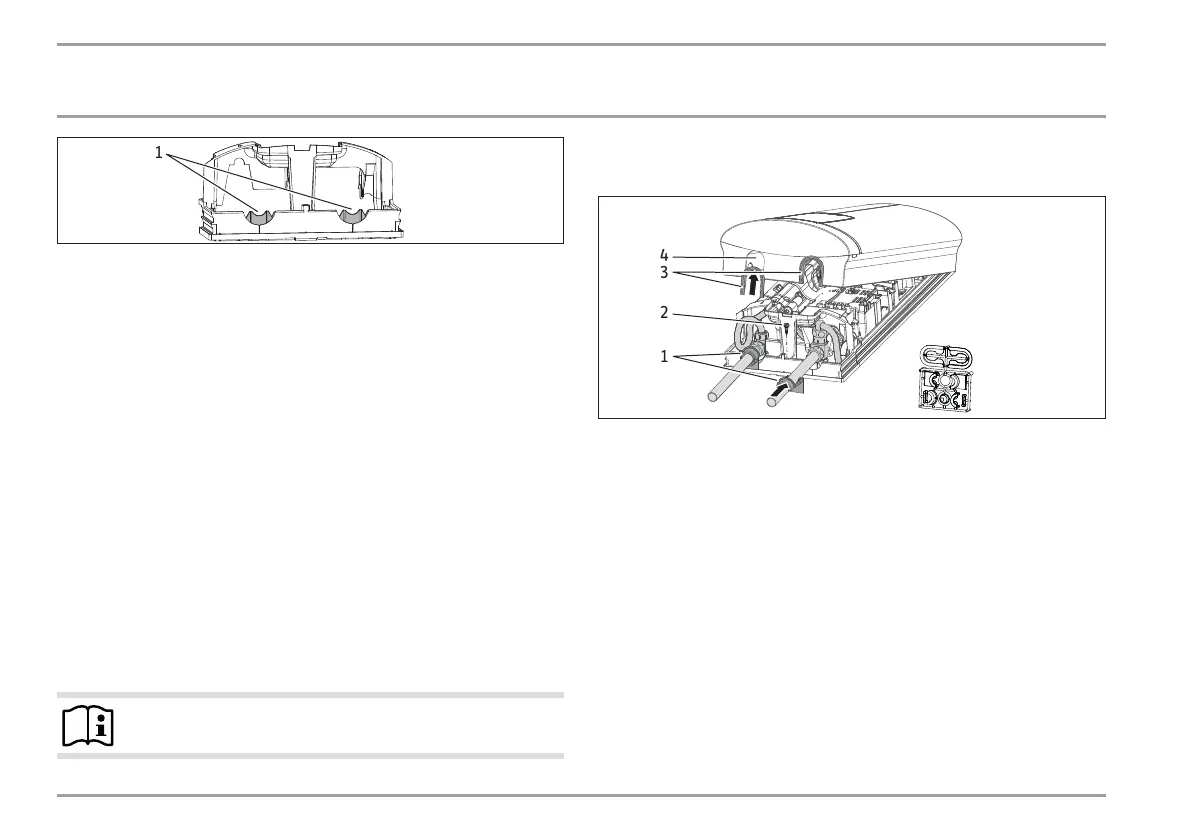

14.8 Pose du capot dans le cas d’une installation en
saillie
D0000073170
4
3
2
1
1 Guides de panneau arrière
2 Vis
3 Guides du capot avec lèvres d’étanchéité côté tube
4 Ouverture de passage
Sciez et rompez proprement les ouvertures de passage dans
le capot de l’appareil. Si nécessaire, utilisez une lime.
Si les conduites de raccordement sont bien alignées, rompez
les lèvres d’étanchéité des guides du capot.
Encrantez les guides de capot dans les ouvertures de
passage.
Placez les guides du capot de paroi arrière sur les conduites.
Insérez-les ensemble. Appuyez ensuite les guides contre le
panneau arrière jusqu’en butée.
Fixez la partie inférieure du panneau arrière au moyen d’une
vis.
