NEDERLANDS
207
14.7 Waterinstallatie opbouw met
soldeeraansluiting / persfitting
Met het toebehoren "soldeeraansluiting" of "persfitting" kunt u
koperleidingen of kunststofleidingen verbinden.
Bij "soldeeraansluiting" met een schroefaansluiting voor 12mm
koperleidingen dient u als volgt te werk te gaan:
Schuif de wartelmoeren over de aansluitbuizen.
Soldeer de inlegstukken op de koperleidingen.
Plaats het onderstuk van de achterwand onder de aansluit-
buizen van de kraan en schuif het in de achterwand.
Schroef de aansluitbuizen op het T-stuk en de
3-wegkogelkraan.
Info
Houd rekening met de info van de fabrikant van de kraan.

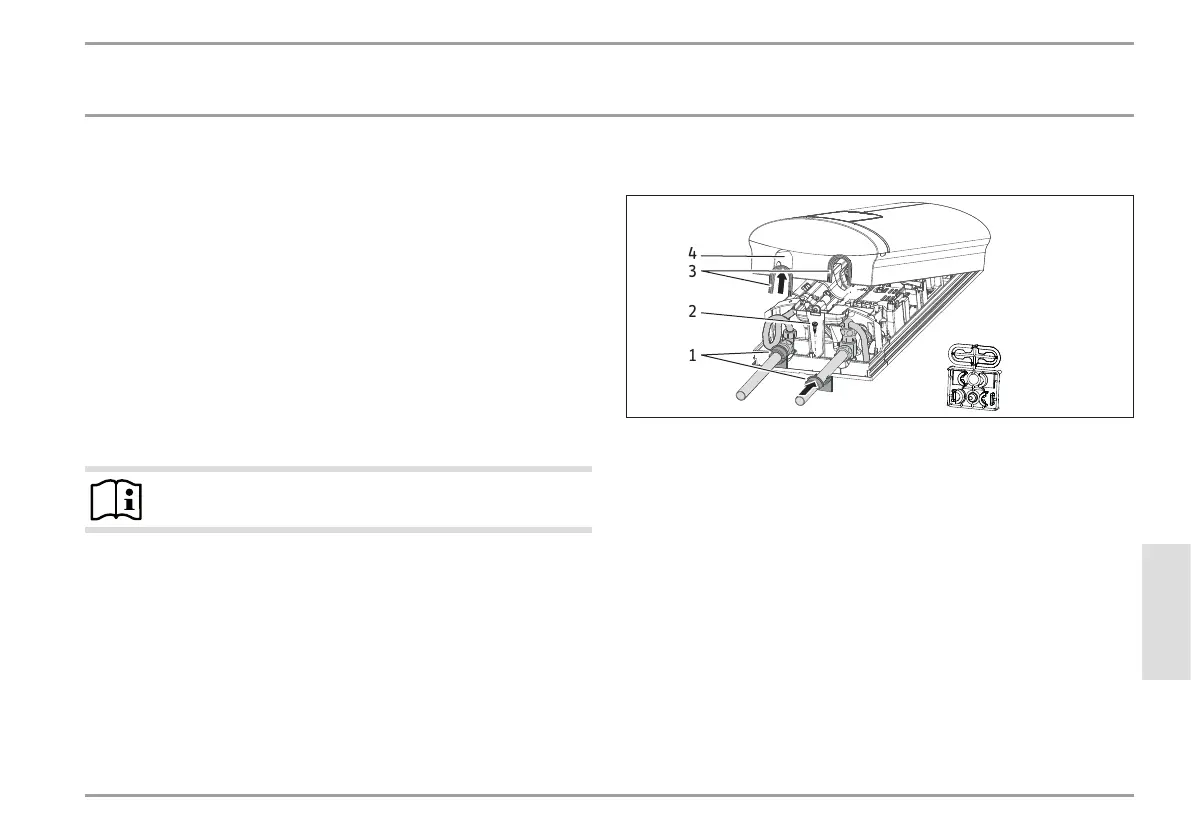

14.8 Montage van de bovenkap bij
opbouwinstallatie voor de wateraansluiting
D0000073170
4
3
2
1
1 Achterwandgeleidingsstukken
2 Schroef
3 Kapgeleidingsstukken met afdichtlipjes aan buiszijde
4 Doorvoeropening
Breek en zaag de doorvoeropeningen in de bovenkap netjes
uit. Gebruik, indien nodig, een vijl.
Bij montage van de aansluitbuizen zonder verschuiving
breekt u de afdichtlipjes uit de kapgeleidingsstukken.
Klik de kapgeleidingsstukken vast in de doorvoeropeningen.
Plaats de achterwandgeleidingsstukken op de buizen. Schuif
ze in elkaar. Ten slotte schuift u de geleidingsstukken tot aan
de aanslag tegen de achterwand.
Bevestig het onderstuk van de achterwand met een schroef.
