250
Otworzyć urządzenie, chwytając przesłonę z boku i ściągając
ją do przodu z pokrywy urządzenia. Odkręcić śrubę. Odchylić
do góry pokrywę urządzenia.
D0000053272

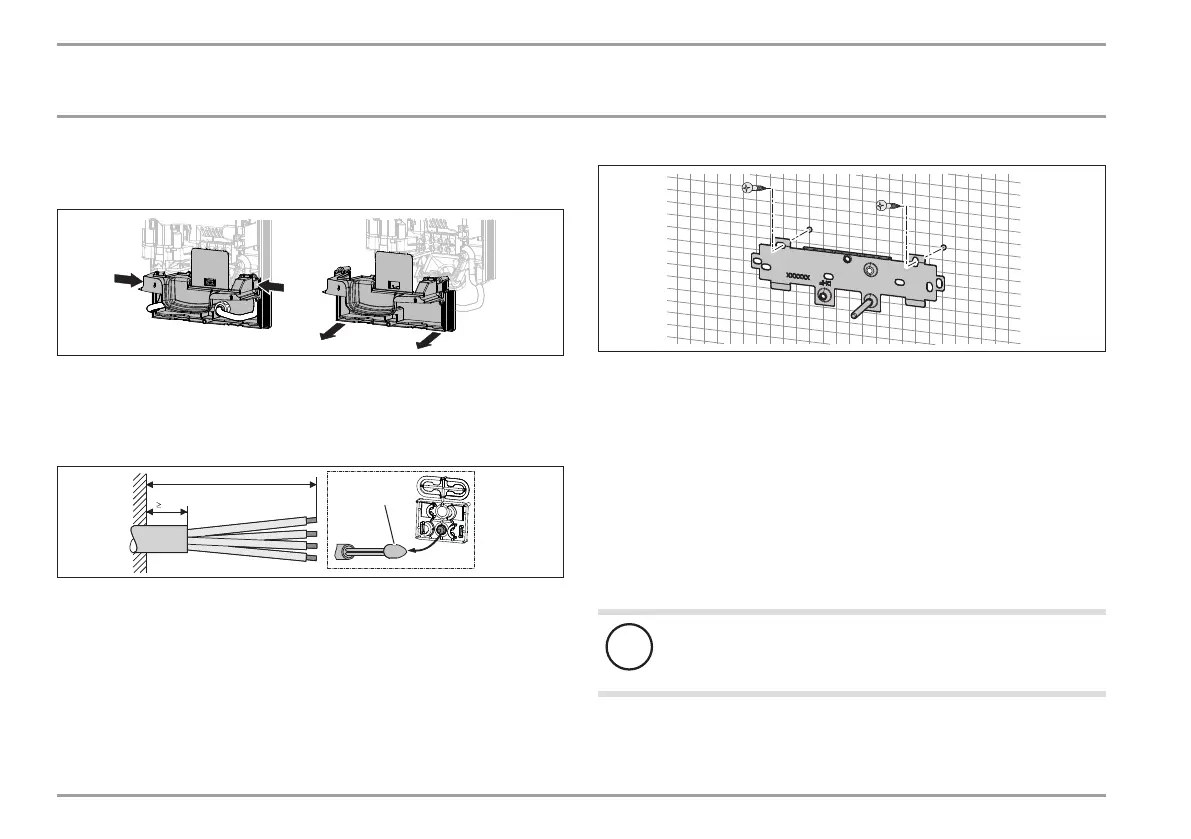

Zdjąć osłonę przyłączy, naciskając oba haczyki blokujące i
pociągając dolną część osłony do przodu.
Przygotowanie sieciowego przewodu przyłączeniowego
160
30
D0000053273
1
1 Pomoc montażowa do wprowadzania przewodu
Przygotować sieciowy przewód przyłączeniowy.
Mocowanie uchwytu ściennego
D0000059694
Za pomocą szablonu montażowego zaznaczyć otwory do wy-
wiercenia. W przypadku montażu urządzenia z natynkowymi
przyłączami wody należy dodatkowo oznaczyć otwór mocują-
cy w dolnej części szablonu.
Wywiercić otwory izamocować uchwyt ścienny w2punk-
tach, przy pomocy odpowiednich materiałów mocujących
(wkręty ikołki rozporowe nie są objęte zakresem dostawy).
Zamontować uchwyt ścienny na ścianie
Montaż złączki podwójnej
!
Szkody materialne
Wszystkie prace w zakresie podłączania wody iprace in-
stalacyjne należy wykonywać zgodnie z przepisami.
