 Uszczelnić iwkręcić złączkę podwójną.
Wykonać podłączenie wodne
5 Nm
24
D0000059695
1
4
5
2
3
2

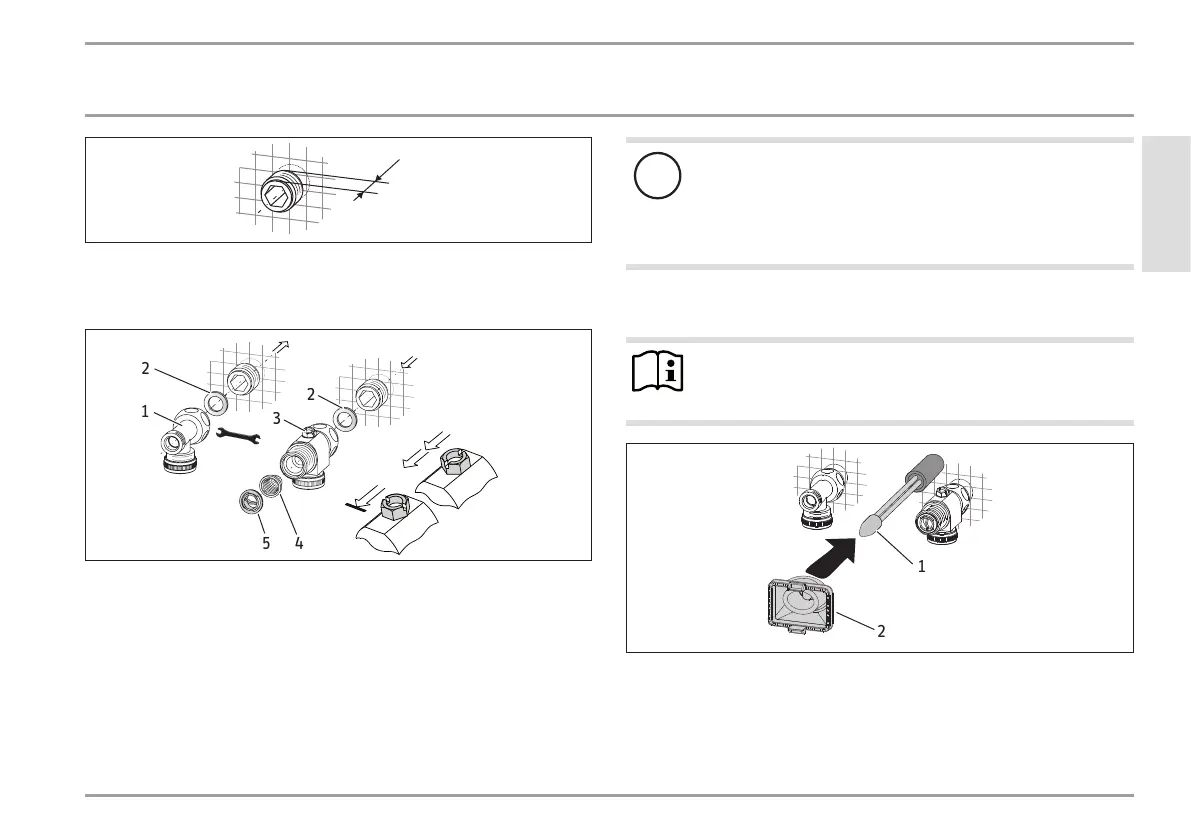

1 Ciepła woda ztrójnikiem
2 Uszczelka
3 Zimna woda zzaworem odcinającym 3-drożnym
4 Sitko
5 Krążek kształtowy z tworzywa sztucznego
 Przykręcić trójnik i3-drożny kulowy zawór odcinający wraz
zuszczelką płaską na złączkę podwójną.
!
Szkody materialne
Przy eksploatacji urządzenia sitko musi być zamontowa-
ne.
 Przy wymianie urządzenia sprawdzić, czy sitko jest
założone.
Montaż urządzenia
Wskazówka
Przy montażu zelastycznymi przyłączami wody ściankę
tylną należy dodatkowo zamocować jednym wkrętem.
D0000053291
1
2
1 Pomoc montażowa do wprowadzania przewodu
2 Tulejka kablowa
W celu zapewnienia lepszego przejścia żył przez tulejkę przewodu
skorzystać z pomocy montażowej (patrz dołączony zestaw części
z tworzywa sztucznego).
