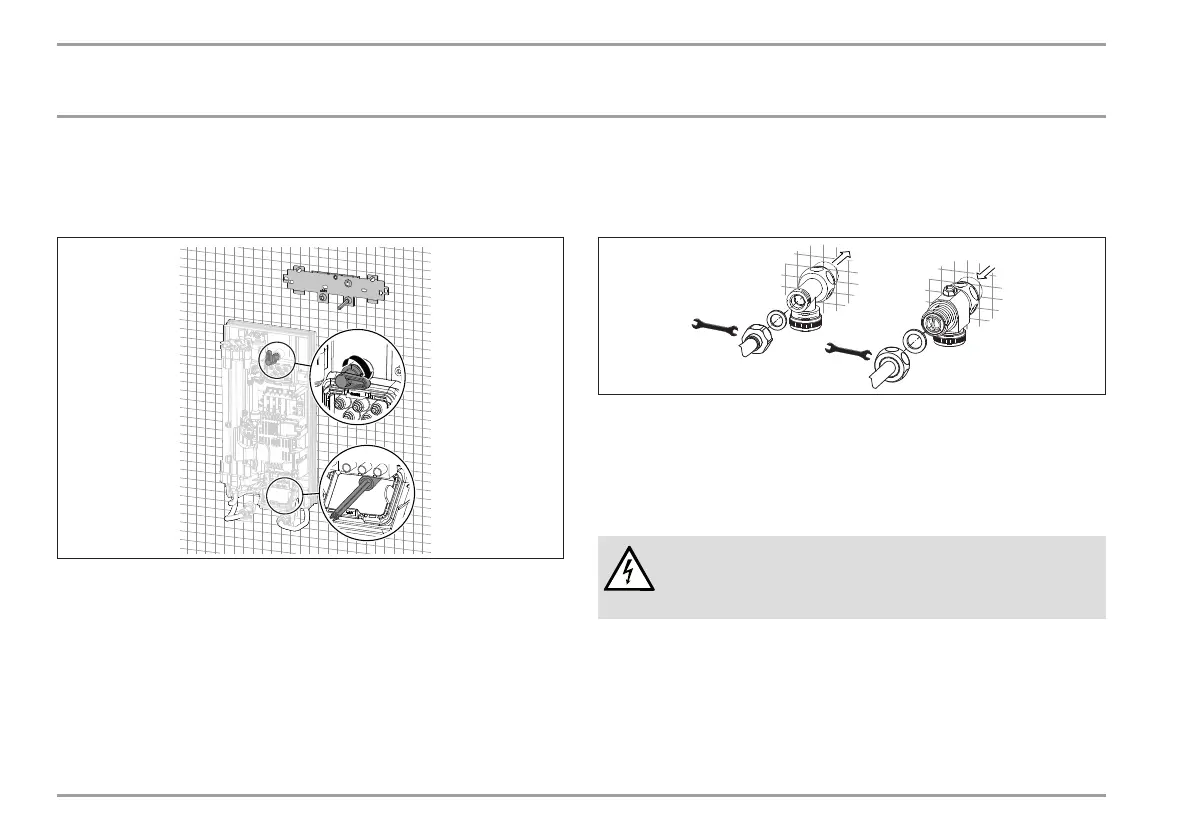

Wymontować tulejkę przewodu ze ścianki tylnej.
Nasunąć tulejkę na sieciowy przewód przyłączeniowy. W
przypadku większych średnic. zwiększyć ewentualnie otwór
w tulejce przewodu.
D0000053274
Usunąć zabezpieczające korki transportowe z przyłączy
wody.
Odgiąć sieciowy przewód przyłączeniowy 45° do góry.
Przeprowadzić sieciowy przewód przyłączeniowy z tulejką
przewodu od tyłu przez ściankę tylną.
Zamontować urządzenie na sworzniu gwintowanym uchwytu
ściennego.
Mocno docisnąć ściankę tylną. Zablokować przetyczkę mocu-
jącą poprzez obrót wprawo o90°.
Przeciągnąć tulejkę przewodu do ścianki tylnej, aż oba haki
zatrzaskowe zablokują się.
24
19
3 Nm
5 Nm
D0000056244
Przykręcić rurki z uszczelkami płaskimi do przyłączy wody.
Otworzyć 3-drożny kulowy zawór odcinający lub zawór odci-
nający wprzewodzie doprowadzającym zimną wodę.
Wykonanie przyłącza elektrycznego
OSTRZEŻENIE - porażenie prądem elektrycznym
Wszystkie elektryczne prace przyłączeniowe i instalacyj-
ne należy wykonywać zgodnie z przepisami.
