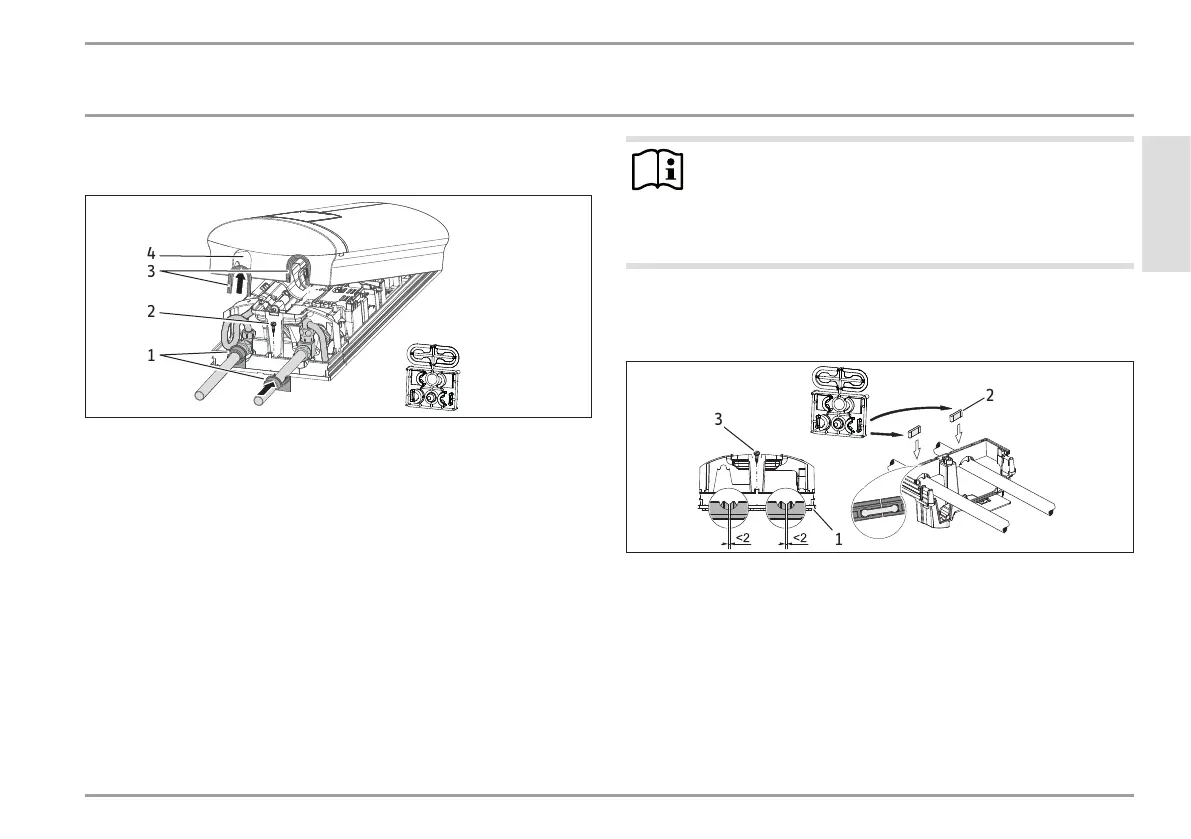

14.8 Montaż pokrywy urządzenia przy natynkowej
instalacji wodnej
D0000073170
4
3
2
1
1 Elementy prowadzące ścianki tylnej
2 Śruba
3 Elementy prowadzące pokrywy z uszczelkami po stronie rur
4 Otwór przelotowy
Przepiłować i dokładnie wyłamać otwory przelotowe wpo-
krywie urządzenia. Wrazie potrzeby użyć pilnika.
Przy montażu rurek przyłączeniowych bez przesunięcia kra-
wędzie elementów prowadzących pokrywy należy wyłamać.
Zatrzasnąć elementy prowadzące pokrywy wotworach
przelotowych.
Założyć elementy prowadzące ścianki tylnej na rurki. Zsunąć
je razem. Następnie dosunąć elementy prowadzące do ścian-
ki tylnej, do oporu.
Zamocować przy użyciu śruby dolną część ścianki tylnej.
Wskazówka
W przypadku lekkiego przesunięcia rurek przyłączenio-
wych można skorzystać z elementów prowadzących po-
krywy z uszczelnieniami. W takim przypadku elementy
prowadzące tylnej ścianki nie są montowane.
14.9 Montaż dolnej części ścianki tylnej przy złączu
śrubowym natynkowym
D0000053286
2
3
1
1 Dolna część ściany tylnej
2 Element łączący z zakresu dostawy
3 Śruba
W przypadku natynkowych przyłączy śrubowych dolną część
ścianki tylnej można zamontować również po montażu armatury
Wtym celu wymagane są następujące czynności:
Przeciąć dolną część ścianki tylnej.
Zamontować dolną część ścianki tylnej, zaginając ją zboku
inasuwając na rurki natynkowe.
