262
Włożyć elementy łączące od tyłu wdolną część ścianki tylnej.
Zamocować dolną część ścianki tylnej wścianie tylnej.
Zamocować przy użyciu śruby dolną część ścianki tylnej.

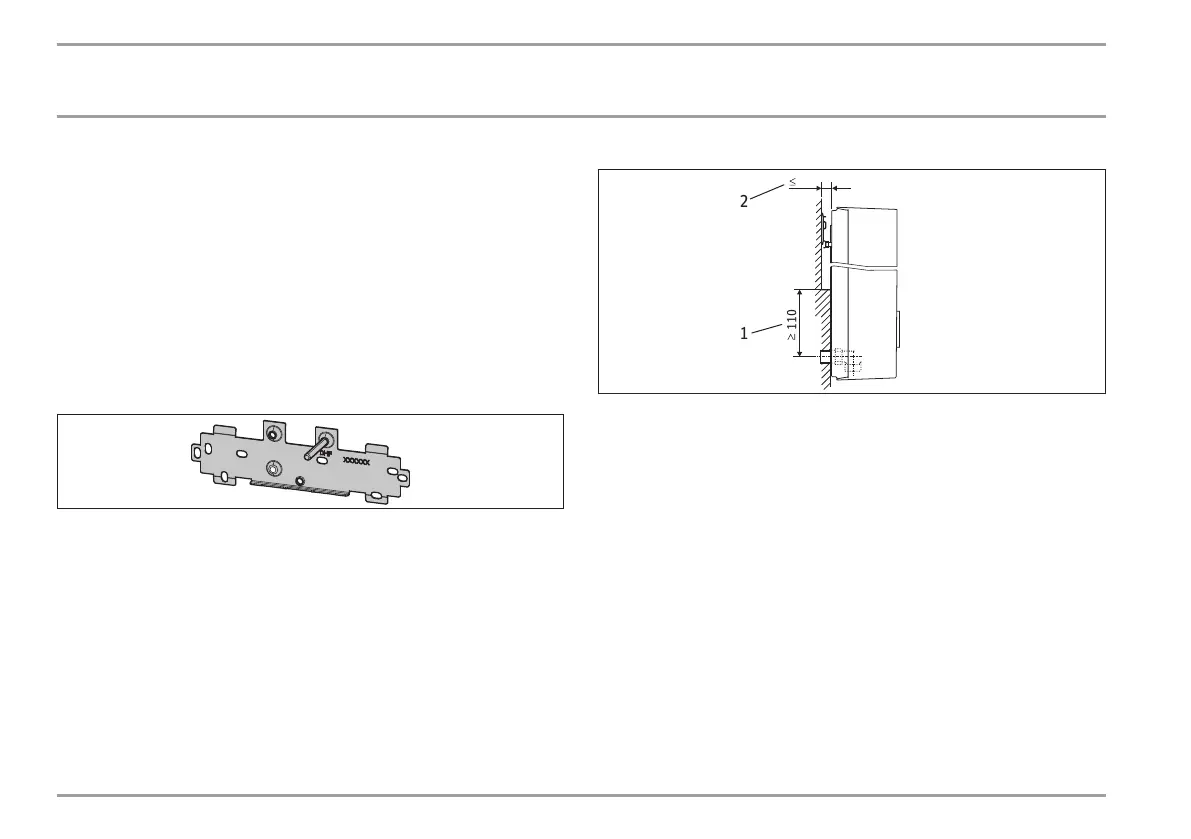

14.10 Uchwyt ścienny przy wymianie urządzenia
Istniejący uchwyt ścienny firmy STIEBELELTRON można wyko-
rzystać wprzypadku wymiany urządzenia (wyjątek: ogrzewacz
przepływowy DHF), jeśli śruba mocująca znajduje się wdolnej
prawej pozycji.
Wymiana ogrzewcza przepływowego DHF
26_02_02_0815_
Przestawić śrubę mocującą na uchwycie ściennym (śruba
mocująca posiada gwint samonacinający).
Obrócić uchwyt ścienny o180° izamontować go na ścianie
(napis DHF będzie wówczas ustawiony wkierunku czytania).
14.11 Instalacja na płytkach ceramicznych
26_02_02_1066_
2
1
1 Minimalne przyleganie urządzenia
2 Maksymalne przesunięcie płytek ceramicznych
Ustawić odpowiednią odległość od ściany. Zablokować ścian-
kę tylną za pomocą przetyczki mocującej (obrót wprawo
o90°).
14.12 Odwrócona pokrywa urządzenia
Wprzypadku montażu poniżej punktu poboru można obrócić po-
krywę urządzenia.
