SLOVEN ČINA
367
oBsluHA
D0000056194
1
1 Lamela
14.7 Vodovodná inštalácia na omietke so
spájkovaným spojom / lisovacou tvarovkou
S príslušenstvom „Spájkovaný spoj“ alebo „Lisovacia tvarovka“ sa
dajú spájať medené potrubia alebo tiež plastové potrubia.
Pri „Spájkovanom spoji“ so závitovým pripojením pre 12mm me-
dené potrubia sa musí postupovať nasledujúcim spôsobom:
Navlečte prevlečné matice na prípojné rúry.
Prispájkujte vkladacie diely s medenými potrubiami.
Položte dolnú časť zadnej steny pod prípojné rúry armatúry a
zaklapnite ju do zadnej steny.
Zoskrutkujte prípojné rúry sT-kusom a 3-cestným guľovým
uzatváracím ventilom.
Upozornenie
Dbajte na upozornenia výrobcu armatúry.

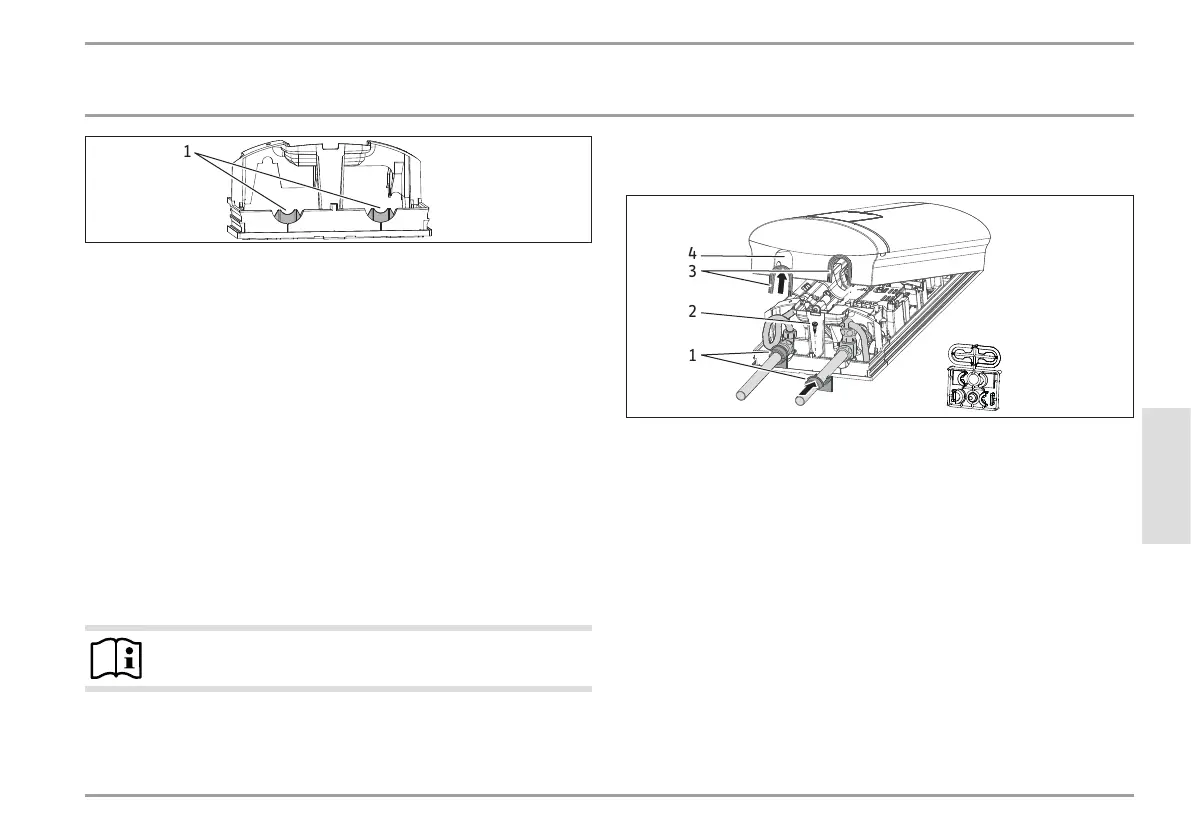

14.8 Montáž krytu prístroja pri vodovodnej inštalácii
na omietke
D0000073170
4
3
2
1
1 Vodiace kusy zadnej steny
2 Skrutka
3 Vodiace kusy krytu s tesniacim jazykmi na strane rúrky
4 Priechodkový otvor
Vypíľte a vylomte dočista priechodkové otvory v kryte prí-
stroja. Podľa potreby použite pilník.
Pri montáži prípojných rúr bez odsadenia vylomte tesniace
jazyky vodiacich kusov krytu.
Zaklapnite vodiace kusy krytu do priechodkových otvorov.
Nasaďte vodiace kusy zadnej steny na rúry. Zasuňte ich do-
kopy. Nakoniec zasuňte vodiace kusy až po doraz na zadnú
stenu.
Upevnite dolnú časť zadnej steny pomocou skrutky.
