Upozornenie
Pri ľahkom odsadení prípojných rúr môžete použiť vodia-
ce kusy krytu s tesniacimi jazykmi. V tomto prípade sa
vodiace kusy zadnej steny nemontujú.

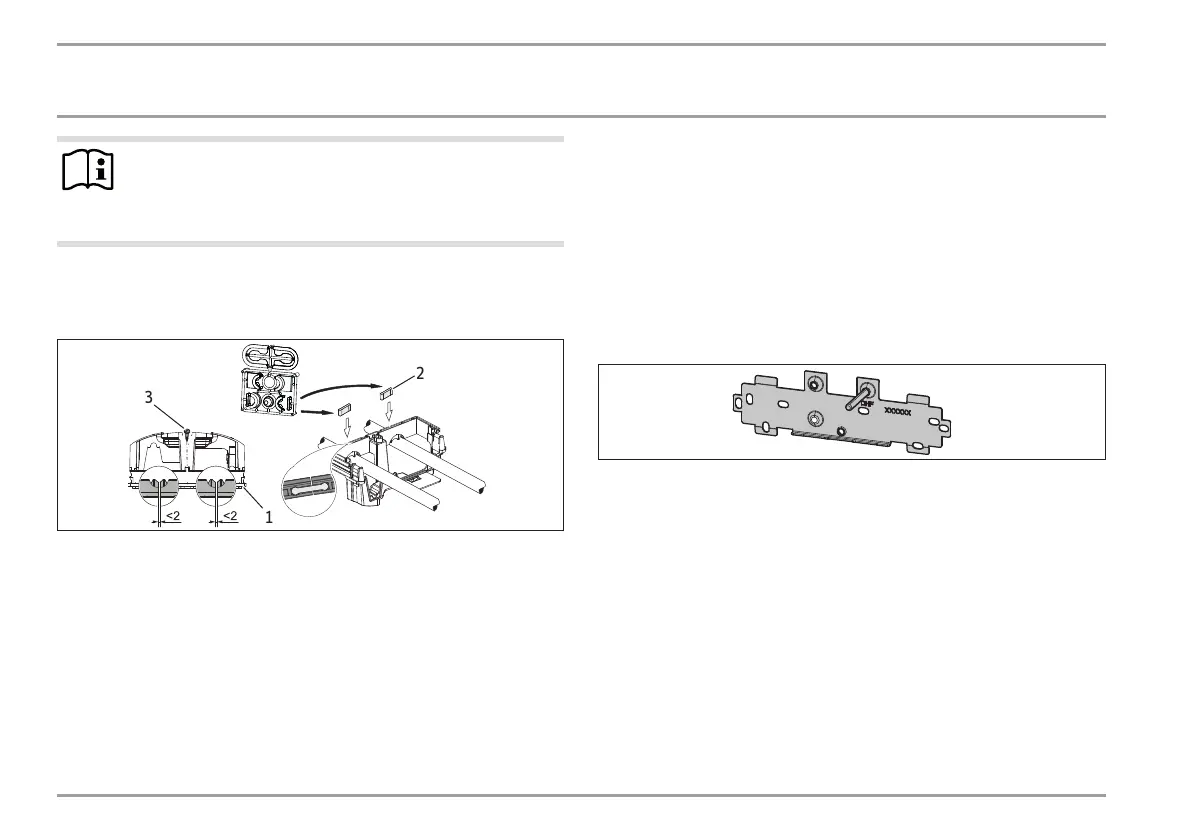

14.9 Montáž dolnej časti zadnej steny pri závitovom
pripojení na omietke
D0000053286
2
3
1
1 Dolná časť zadnej steny
2 Spojka z rozsahu dodávky
3 Skrutka
Pri závitových pripojeniach na omietke sa dolná časť zadnej steny
môže namontovať aj po montáži armatúry. Na toto sú nutné na-
sledujúce kroky:
Narežte dolnú časť zadnej steny.
Namontujte dolnú časť zadnej steny tak, že ju ohnete nabok a
navlečiete na rúry na omietke.
Zastrčte spojky zozadu do dolnej časti zadnej steny.
Zaklapnite dolnú časť zadnej steny do zadnej steny.
Upevnite dolnú časť zadnej steny pomocou skrutky.
14.10 Zavesenie na stenu pri výmene prístroja
Pri výmene prístroja je možné použiť existujúce zavesenie na stenu
od spoločnosti STIEBELELTRON (okrem prietokového ohrievača
DHF), ak sa upevňovacia skrutka nachádza vpolohe dolu vpravo.
Výmena prietokového ohrievača DHF
26_02_02_0815_
Premiestnite upevňovaciu skrutku na zavesení na stenu
(upevňovacia skrutka má samorezný závit).
Otočte zavesenie na stenu o 180° a namontujte ho na stenu
(nápis DHF bude potom umiestnený v smere čítania).
