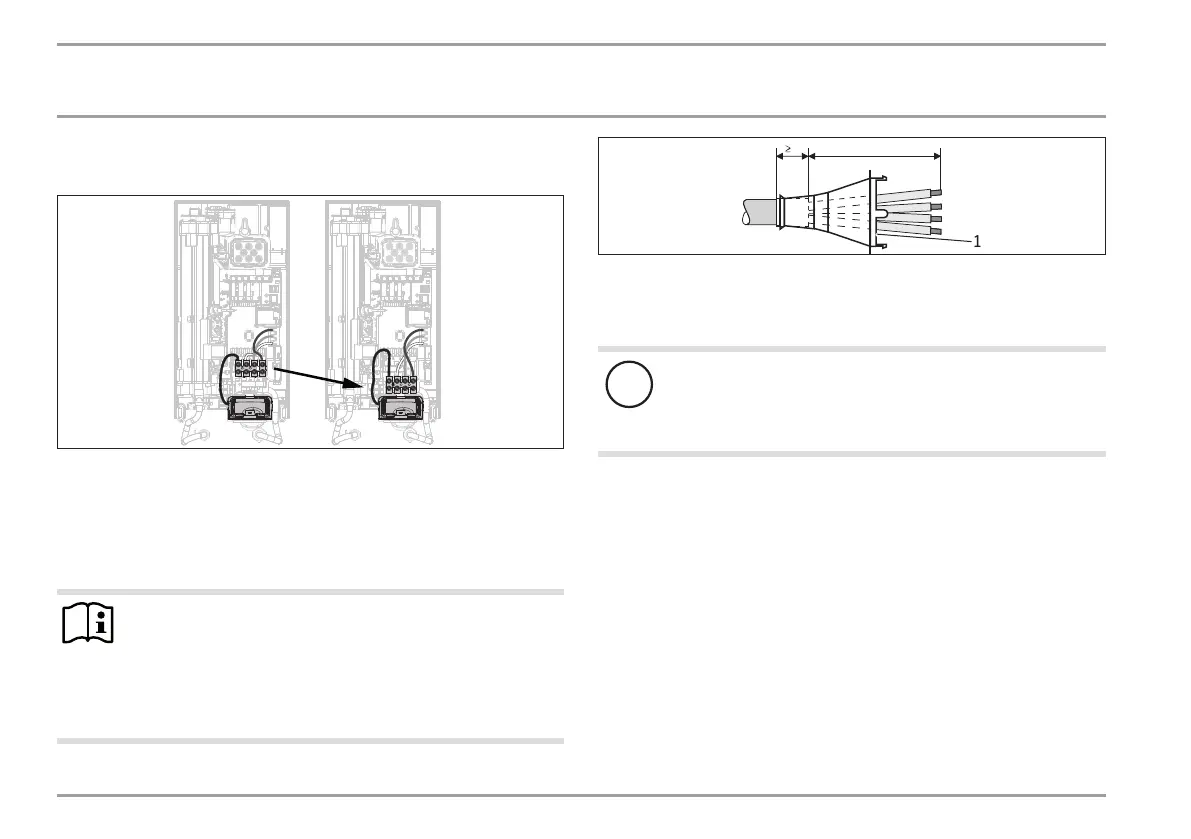

15.3 Elektroanschluss Unterputz unten bei kurzem
Netzanschlusskabel
D0000060387
Versetzen Sie die Netzanschlussklemme weiter nach unten.
Lösen Sie dazu die Befestigungsschraube. Schrauben Sie die
Netzanschlussklemme wieder fest.
15.4 Elektroanschluss Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
Ändern Sie das Typenschild. Streichen Sie die Anga-
be IP25 durch und kreuzen Sie das Kästchen IP24
an. Verwenden Sie dafür einen Kugelschreiber.
160
30
D0000056232
1
1 Kabeltülle
Bereiten Sie das Netzanschlusskabel vor. Montieren Sie die
Kabeltülle.
!
Sachschaden
Haben Sie versehentlich ein falsches Loch in die Rück-
wand oder Gerätekappe gebrochen, müssen Sie neue
Bauteile Rückwand oder Gerätekappe verwenden.
Sägen und brechen Sie die benötigten Durchführungen in der
Rückwand und der Gerätekappe heraus (Positionen siehe Ka-
pitel „Technische Daten/ Maße und Anschlüsse“). Entgraten
Sie scharfe Kanten mit einer Feile.
Führen Sie das Netzanschlusskabel durch die Kabeltülle.
Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an.
