DEUTSCH
39
15.5 Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z.B. Elektro-Speicherheizgeräte, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauf-
erhitzers.
!
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Technische Daten/
Elektroschaltplan“).

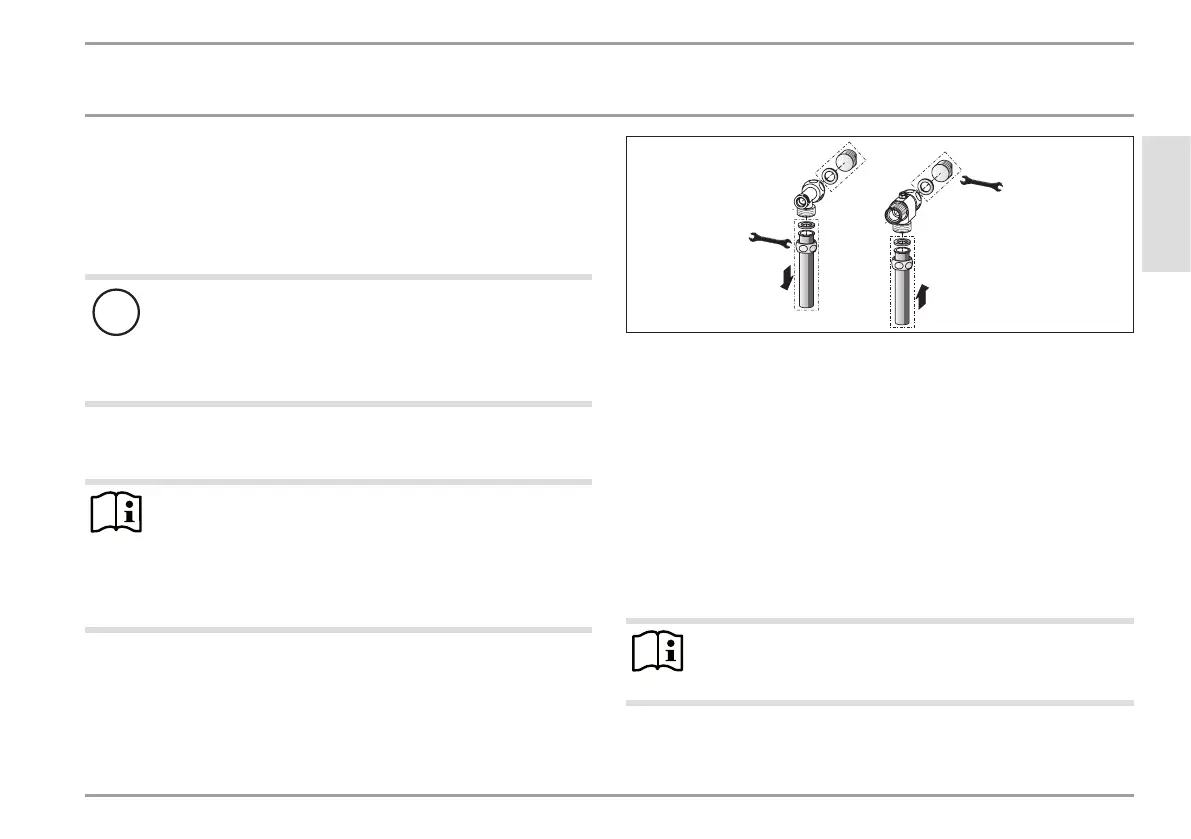

15.6 Wasserinstallation Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
Ändern Sie das Typenschild. Streichen Sie die Anga-
be IP25 durch und kreuzen Sie das Kästchen IP24
an. Verwenden Sie dafür einen Kugelschreiber.
19
24
5 Nm
18 Nm
D0000033104
Montieren Sie Wasserstopfen mit Dichtungen, um den Unter-
putzanschluss zu verschließen. Bei den als Zubehör erhältli-
chen Armaturen gehören die Wasserstopfen und Dichtungen
zum Lieferumfang. Für andere als von uns empfohlene
Druckarmaturen können Sie Wasserstopfen und Dichtungen
als Zubehör bestellen.
Montieren Sie eine geeignete Druckarmatur.
Legen Sie das Rückwand-Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem T-Stück und
dem 3-Wege-Kugelabsperrventil.
Hinweis
Die Laschen für Rohrfixierungen am Rückwand-Unterteil
können Sie bei Bedarf herausbrechen.
