15.7 Wasserinstallation Aufputz mit Lötanschluss/
Press-Fitting
Mit dem Zubehör „Lötanschluss“ oder „Press-Fitting“ können Sie
Kupfer-Rohrleitungen oder auch Kunststoff-Rohrleitungen ver-
binden.
Beim „Lötanschluss“ mit einem Schraubanschluss für 12 mm Kup-
fer-Rohrleitungen müssen Sie wie folgt vorgehen:
Schieben Sie die Überwurfmuttern über die Anschlussrohre.
Verlöten Sie die Einlegeteile mit den Kupferleitungen.
Legen Sie das Rückwand-Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem T-Stück und
dem 3-Wege-Kugelabsperrventil.
Hinweis
Beachten Sie die Hinweise des Armaturenherstellers.
15.8 Montage der Gerätekappe bei
Wasserinstallation Aufputz

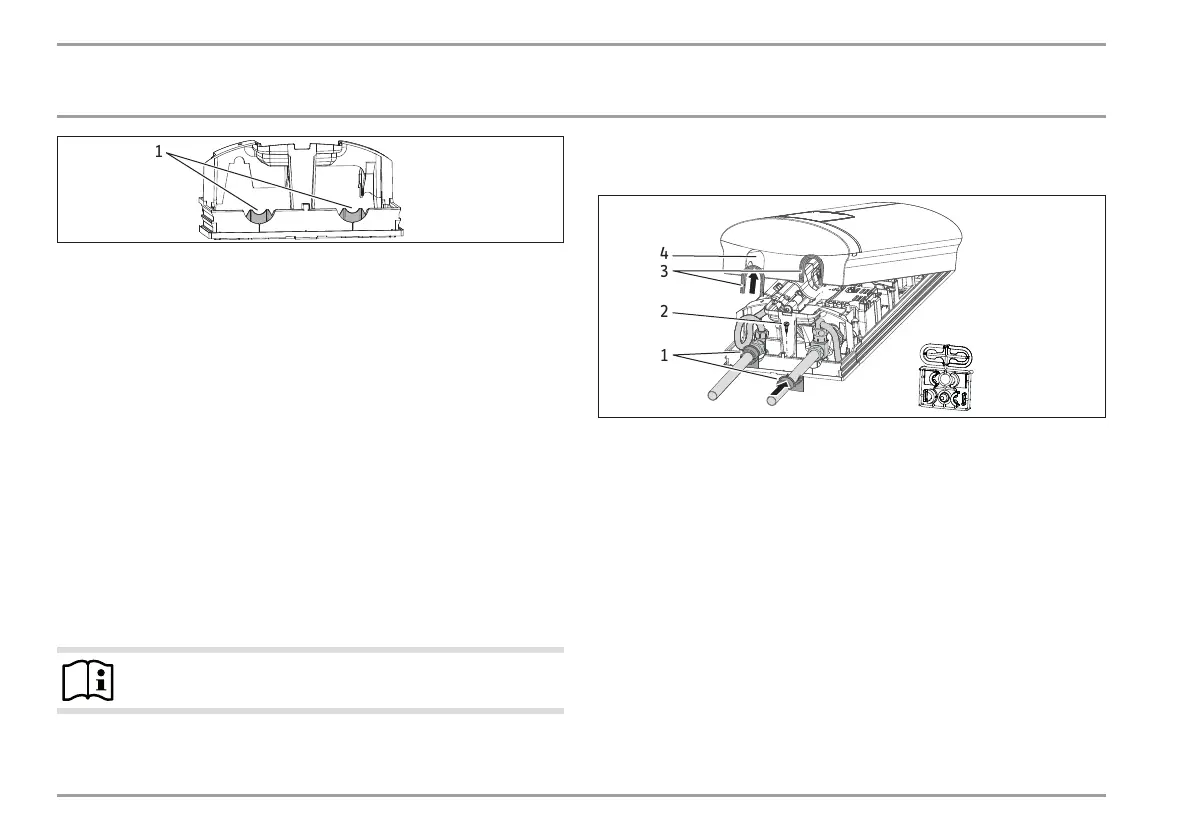

D0000073170
4
3
2
1
1 Rückwand-Führungsstücke
2 Schraube
3 Kappen-Führungsstücke mit rohrseitigen Dichtlippen
4 Durchführungsöffnung
Sägen und brechen Sie die Durchführungsöffnungen in der
Gerätekappe sauber heraus. Benutzen Sie bei Bedarf eine
Feile.
Bei der Montage der Anschlussrohre ohne Versatz brechen
Sie die Dichtlippen der Kappen-Führungsstücke heraus.
Rasten Sie die Kappen-Führungsstücke in die Durchfüh-
rungsöffnungen ein.
Setzen Sie die Rückwand-Führungsstücke auf die Rohre.
Schieben Sie sie zusammen. Anschließend schieben Sie die
Führungsstücke bis zum Anschlag an die Rückwand.
Befestigen Sie das Rückwand-Unterteil mit einer Schraube.
