DEUTSCH
41
Hinweis
Sie können bei einem leichten Versatz der Anschlussrohre
die Kappen-Führungsstücke mit Dichtlippen verwenden.
In diesem Fall werden die Rückwand-Führungsstücke
nicht montiert.

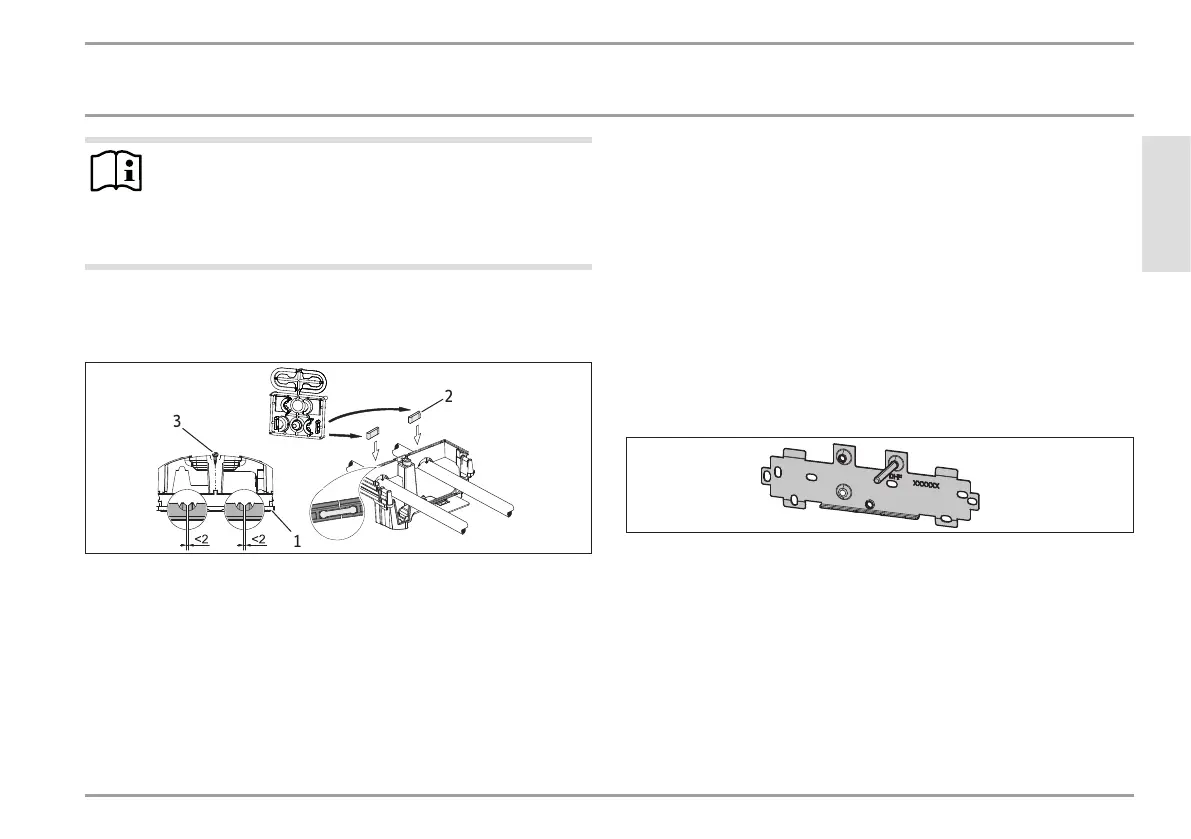

15.9 Montage Rückwand-Unterteil bei Aufputz-
Schraubanschluss
D0000053286
2
3
1
1 Rückwand-Unterteil
2 Verbindungsstück aus dem Lieferumfang
3 Schraube
Bei der Verwendung von Aufputz-Schraubanschlüssen kann das
Rückwand-Unterteil auch nach der Armaturenmontage montiert
werden. Dazu sind folgende Schritte nötig:
Sägen Sie das Rückwand-Unterteil auf.
Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich
aufbiegen und über die Aufputzrohre führen.
Stecken Sie die Verbindungsstücke von hinten in das Rück-
wand-Unterteil ein.
Rasten Sie das Rückwand-Unterteil in die Rückwand ein.
Befestigen Sie das Rückwand-Unterteil mit einer Schraube.
15.10 Wandaufhängung bei Geräteaustausch
Eine vorhandene Wandaufhängung von STIEBELELTRON kann bei
Geräteaustausch verwendet werden (Ausnahme Durchlauferhitzer
DHF), falls sich die Befestigungsschraube in der unteren rechten
Position befindet.
Austausch des Durchlauferhitzers DHF
26_02_02_0815_
Versetzen Sie die Befestigungsschraube auf der Wandauf-
hängung (die Befestigungsschraube hat ein selbstfurchendes
Gewinde).
Drehen Sie die Wandaufhängung um 180° und montieren
Sie sie an die Wand (der Schriftzug DHF erscheint dann in
Leserichtung).
