14 Montaje del podador de varilla

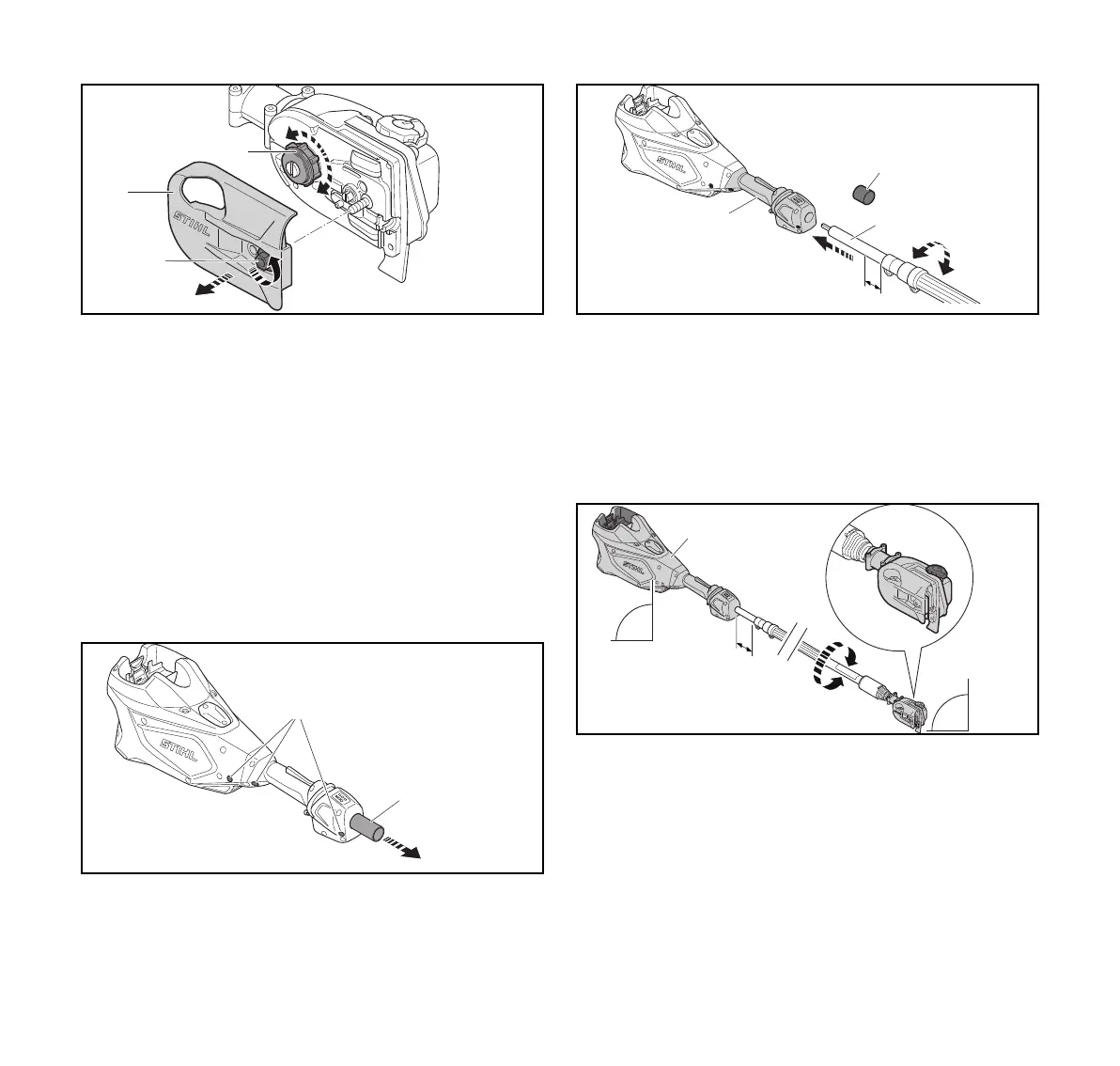

► Si la caja de engranajes no se puede encajar en el tubo
de mando hasta la marca b:
► Retire la cubierta del piñón de la cadena (6) girando la
tuerca (7) en sentido antihorario.
► Gire el piñón de la cadena (8) hasta que pueda encajar
la caja de engranajes en el tubo de mando hasta la
marca "b".
► Cambie la cubierta del piñón de la cadena y asegure la
tuerca después de montar la espada y la cadena,
@ 14.6.1.
14.2 Montaje de la carcasa del motor
► Apague el podador de varilla, @ 16.2.
► Retire la batería, @ 15.2.
► Afloje los tornillos (9).
► Retire el tubo protector (10).
► Retire la tapa (11) del extremo redondo del tubo de
mando (2).
► Rote el tubo de mando hasta que se pueda meter por la
abertura del mango de control (12). Para ello puede ser
necesario rotar el eje impulsor hacia delante y hacia atrás
hasta que los dos queden alineados.
► Deslícelo en dirección al mango de control hasta que c =
0,8 in (2 cm).
► Alinee la carcasa del motor (13) y la caja de
engranajes (3) como se muestra en la ilustración.
Asegúrese de que la abertura de la batería y la tapa de
aceite quedan hacia arriba.
► Apriete los tornillos (9).
10
9
0000097324_001
13
c
3
90°
90°
0000098532_001
