0458-698-8621-A
87
español / EE.UU

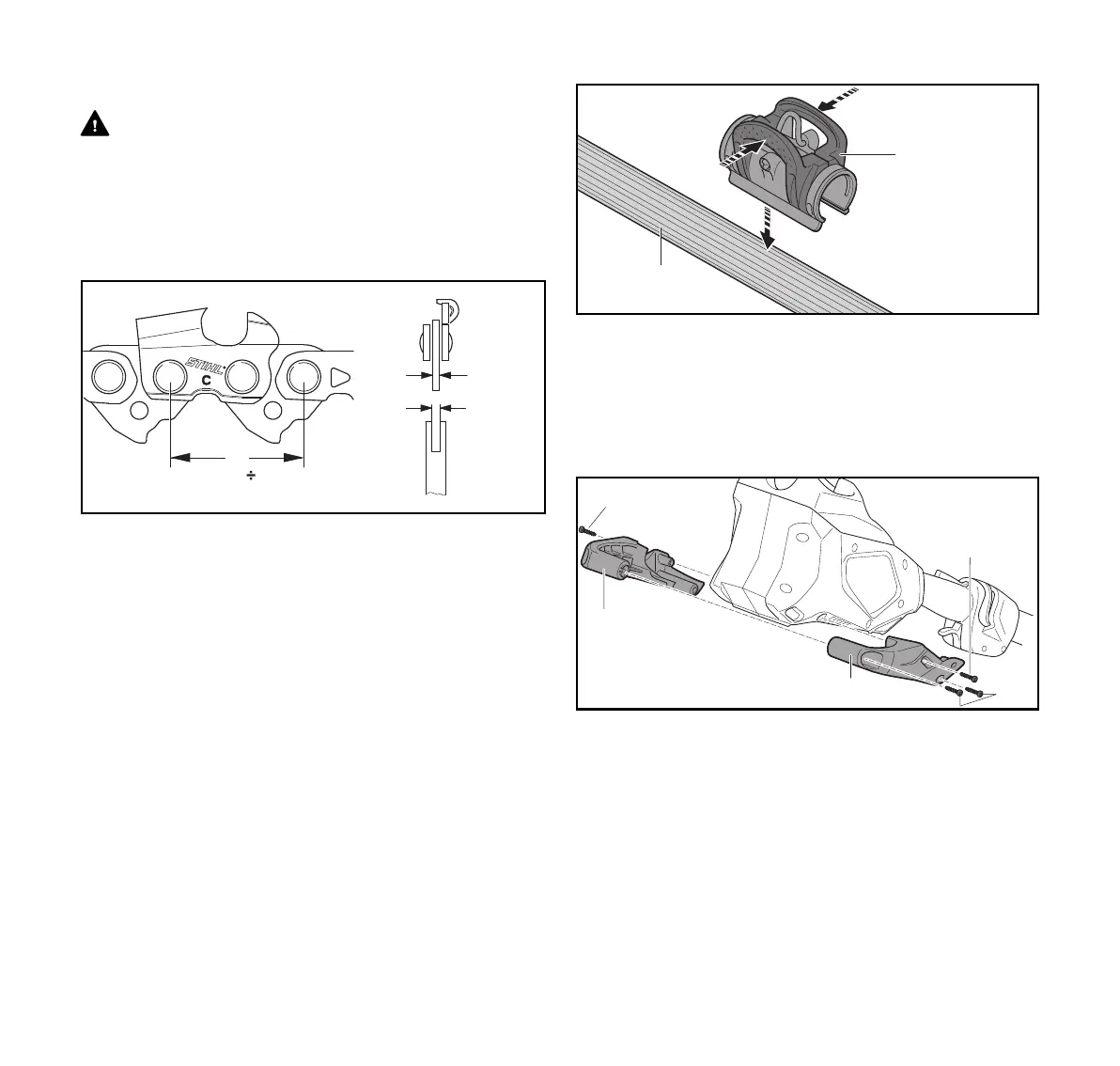

14 Montaje del podador de varilla
14.3 Accesorio de corte
ADVERTENCIA
Si no se utilizan los componentes correspondientes, el
accesorio de corte se dañará de manera permanente
después de un período breve de uso, y la cadena podría
descarrilarse y causar lesiones personales graves o fatales.
Un accesorio de corte consta de la cadena, la espada y el
piñón.
– El paso (t) de la cadena (1) deberá coincidir con el paso
del piñón.
– El grueso del eslabón impulsor (2) de la cadena de
aserrado debe corresponder con el ancho de la ranura de
la espada (3).
14.4 Montaje de la pinza para arnés
► Apague el podador de varilla, @ 16.2.
► Retire la batería, @ 15.2.
► Comprima la pinza para arnés (1) y colóquela en el
mango delantero (2).
14.5 Montaje del apoyo de la máquina
► Apague el podador de varilla, @ 16.2.
► Retire la batería, @ 15.2.
► Coloque la mitad izquierda del apoyo de la máquina (1)
contra el lado de la carcasa del motor.
► Inserte el tornillo (2).
► Coloque la mitad derecha del apoyo de la máquina (3)
contra el lado de la carcasa del motor.
► Inserte el tornillo (5).
► Inserte y apriete los tornillos (4).
► Apriete los tornillos (2) y (5).
1
2
3
a
t = a 2
0000-GXX-1445-A0
5
2
1
4
3
0000097173_001
