0458-698-8621-A
88
español / EE.UU
14 Montaje del podador de varilla
14.6 Montaje y retiro de la espada y la cadena de
aserrado
14.6.1 Montaje de la espada y de la cadena
ADVERTENCIA
Antes de comenzar el montaje, asegúrese de que ha
retirado la batería. Nunca ponga en funcionamiento el
podador de varilla si la espada y la cadena no se han
montado correctamente, @ 6.5. Use solo las
combinaciones de espada y cadena expresamente
recomendadas o aprobadas por STIHL, @ 6.4.
ADVERTENCIA
La cadena tiene muchos cortadores afilados. Si entran en
contacto con alguna parte de su cuerpo, le causarán una
herida, aunque la cadena esté detenida, @ 6.4. Use
guantes de trabajo resistentes siempre que monte o
manipule de cualquier modo la cadena, @ 6.3.

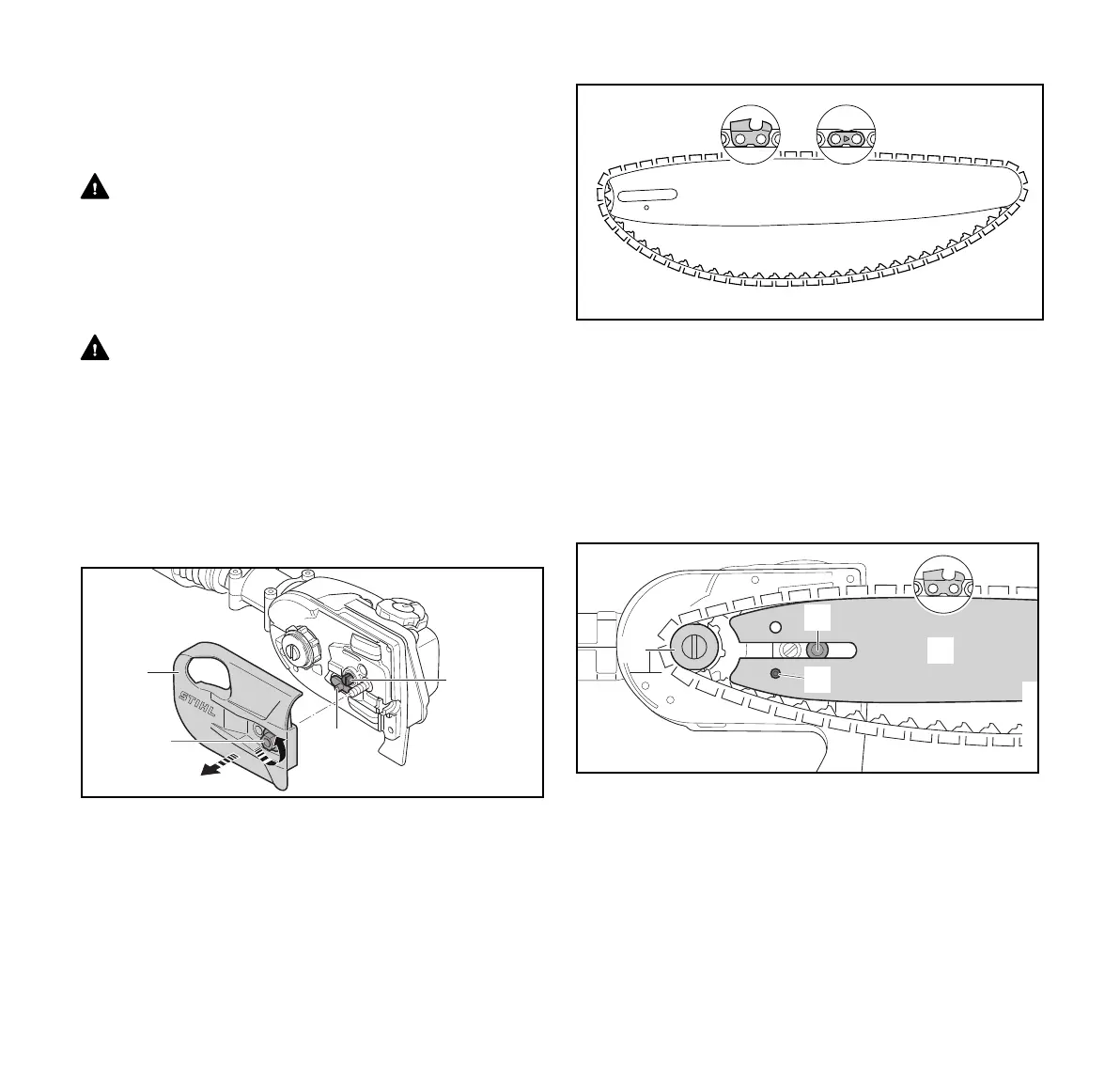

Para montar la espada y la cadena:
► Apague el podador de varilla, @ 16.2.
► Retire la batería, @ 15.2.
► Gire la tuerca (1) en sentido contrahorario hasta que se
pueda retirar la cubierta del piñón de la cadena (2).
► Quite la cubierta del piñón de la cadena.
► Gire el tensor lateral de la cadena (3) en sentido
contrahorario hasta que el engranaje tensor (4) quede
alineando contra la carcasa.
► Coloque la cadena en la ranura de la espada, empezando
por la punta.
► Asegúrese de que los cortadores de la ranura de la parte
lateral superior de la espada quedan orientados hacia la
punta de la espada. Las cadenas de STIHL llevan de
fábrica unas flechas en las correas que ayudan al
operador a determinar el sentido de giro correcto de la
cadena. Las flechas de las correas de amarre de la parte
superior de la espada deben quedar orientadas hacia la
punta de la barra.
► No oriente la punta de la espada hacia el piñón de la
cadena (7).
► Coloque la cadena alrededor del piñón de la cadena.
► Pase la espada (6) por el tornillo con collar (5). La cabeza
del tornillo con collar debe sobresalir por el orificio
oblongo.
► Encaje la clavija del engranaje tensor en el orificio (8) de
la espada.
1
2
3
4
0000097170_001
6
7
5
8
0000097171_001
