Stihl RE 281 - Hochdruckschlauch Anbauen, Abbauen

RE 271, RE 271 PLUS, RE 281, RE 281 PLUS
deutsch
11

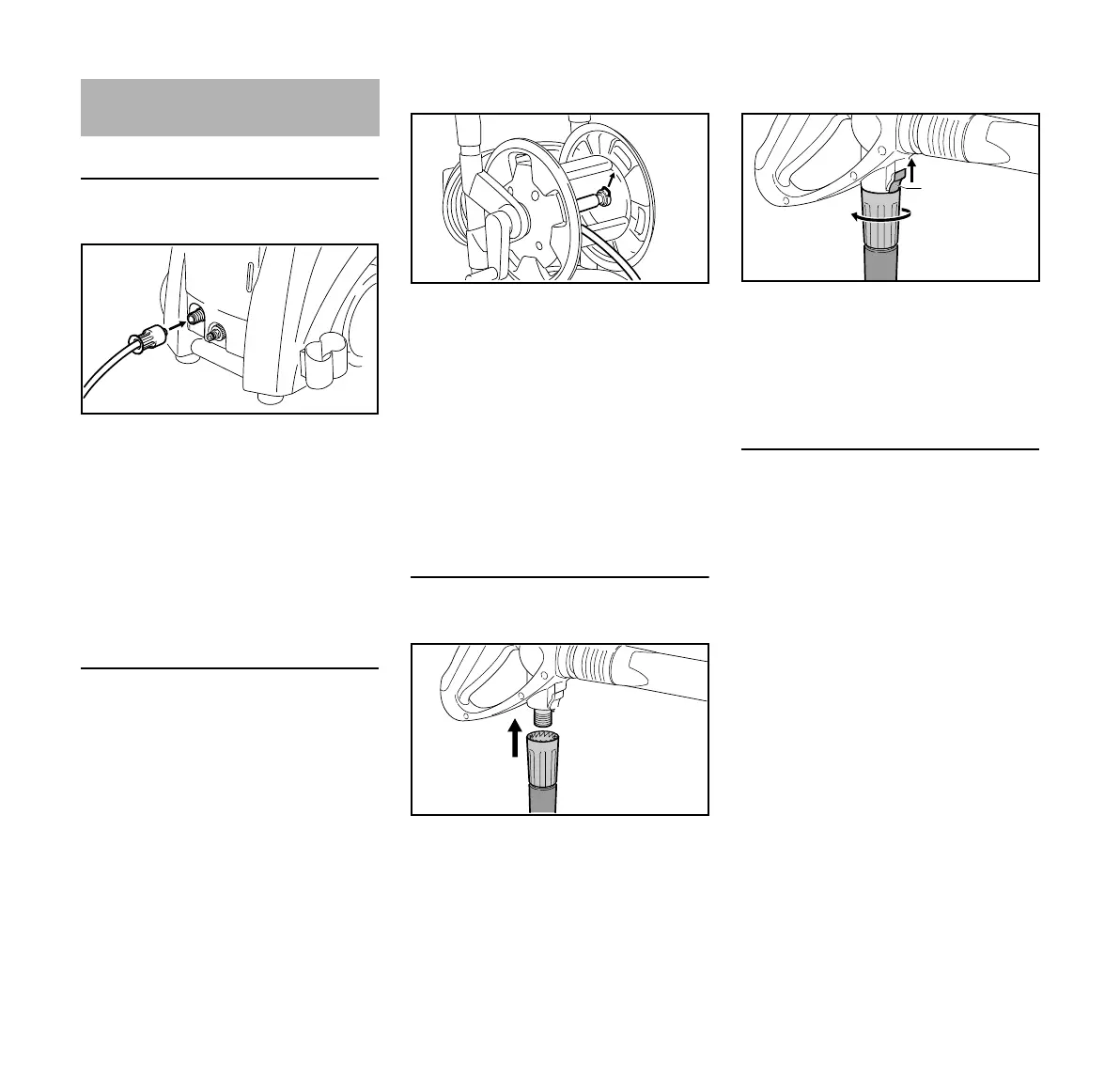

Gerät ohne Schlauchtrommel
Hochdruckschlauch anbauen
N Hochdruckschlauch auf den
Anschlussstutzen (1) schieben
N Überwurfmutter (2) ansetzen, von
Hand aufdrehen und festziehen
Hochdruckschlauch abbauen
N Überwurfmutter (2) herunterdrehen
N Hochdruckschlauch vom
Anschlussstutzen (1) ziehen
Gerät mit Schlauchtrommel
Der Hochdruckschlauch ist bereits
angeschlossen.
Hochdruckschlauch abbauen
N Hochdruckschlauch (4) abwickeln
N Federstecker (3) herausziehen und
den Hochdruckschlauch (4) aus
dem Anschlussstutzen ziehen
Hochdruckschlauch anbauen
N Hochdruckschlauch (4) auf den
Anschlussstutzen der
Schlauchtrommel schieben
N Federstecker (3) von oben in den
Anschlussstutzen stecken
Hochdruckschlauch an der Spritzpistole
anbauen
N Hochdruckschlauch (1) auf den
Anschlussstutzen (2) schieben
N Überwurfmutter (3) ansetzen, von
Hand aufdrehen und festziehen
abbauen
N Schieber (4) in Pfeilrichtung
drücken und halten
N Überwurfmutter (3) lösen und in
Pfeilrichtung vom Anschlussstutzen
herunterdrehen
Hochdruckschlauchverlängerung
Grundsätzlich immer nur eine
Hochdruckschlauchverlängerung
verwenden – siehe "Sonderzubehör"
Hochdruckschlauch
anbauen, abbauen
2
1
647BA005 KN
4
3
647BA006 KN
1
2
3
647BA022 KN
647BA023 KN
3
4
