RE 271, RE 271 PLUS, RE 281, RE 281 PLUS
italiano
143
1 Pistola a getto
2 Giunto per lancia
3 Sicura
4 Leva
5 Bloccaggio raccordo flessibile AP
6 Dado a risvolto flessibile AP
7 Ugello
8 Bussola di regolazione per
l’aspirazione del detersivo
9 Ugello rotante (solo versione PLUS)
10 Flessibile AP
11 Raccordo flessibile AP
12 Raccordo alimentazione d’acqua
13 Impugnatura inferiore
14 Spia del livello d’olio
15 Interruttore dell’apparecchiatura
16 Manopola dosatrice del detersivo
17 Gancio per cavo di collegamento
18 Sostegno per dispositivo di
spruzzatura
19 Sostegno per flessibile AP
20 Raccordo flessibile AP
21 Tamburo avvolgi-flessibile
22 Manopola del tamburo avvolgi-
flessibile
23 Coperchio per serbatoio detersivo
24 Coperchio, chiuso per serbatoio
detersivo
25 Serbatoio detersivo
26 Manometro
27 Manopola girevole di regolazione
pressione/quantità
# Targhetta d’identificazione

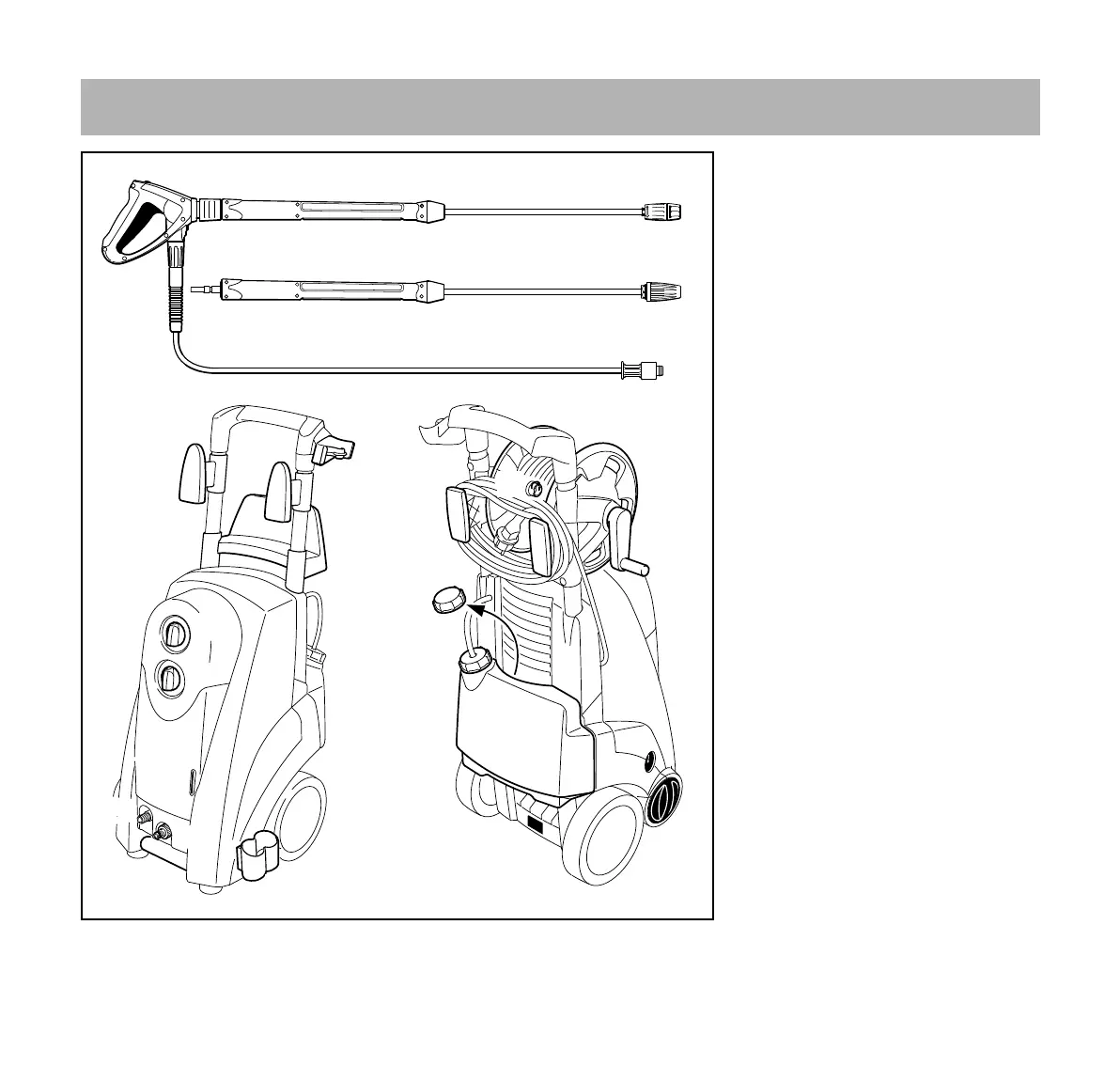

Componenti principali
5
4
3
13
12
26
15
25
27
18
16
11
23
21
18
22
17
14
20
17
19
#
24
647BA030 KN
7
2
1
6
9
8
10
