svenska 6 Sätta ihop vertikalskärare

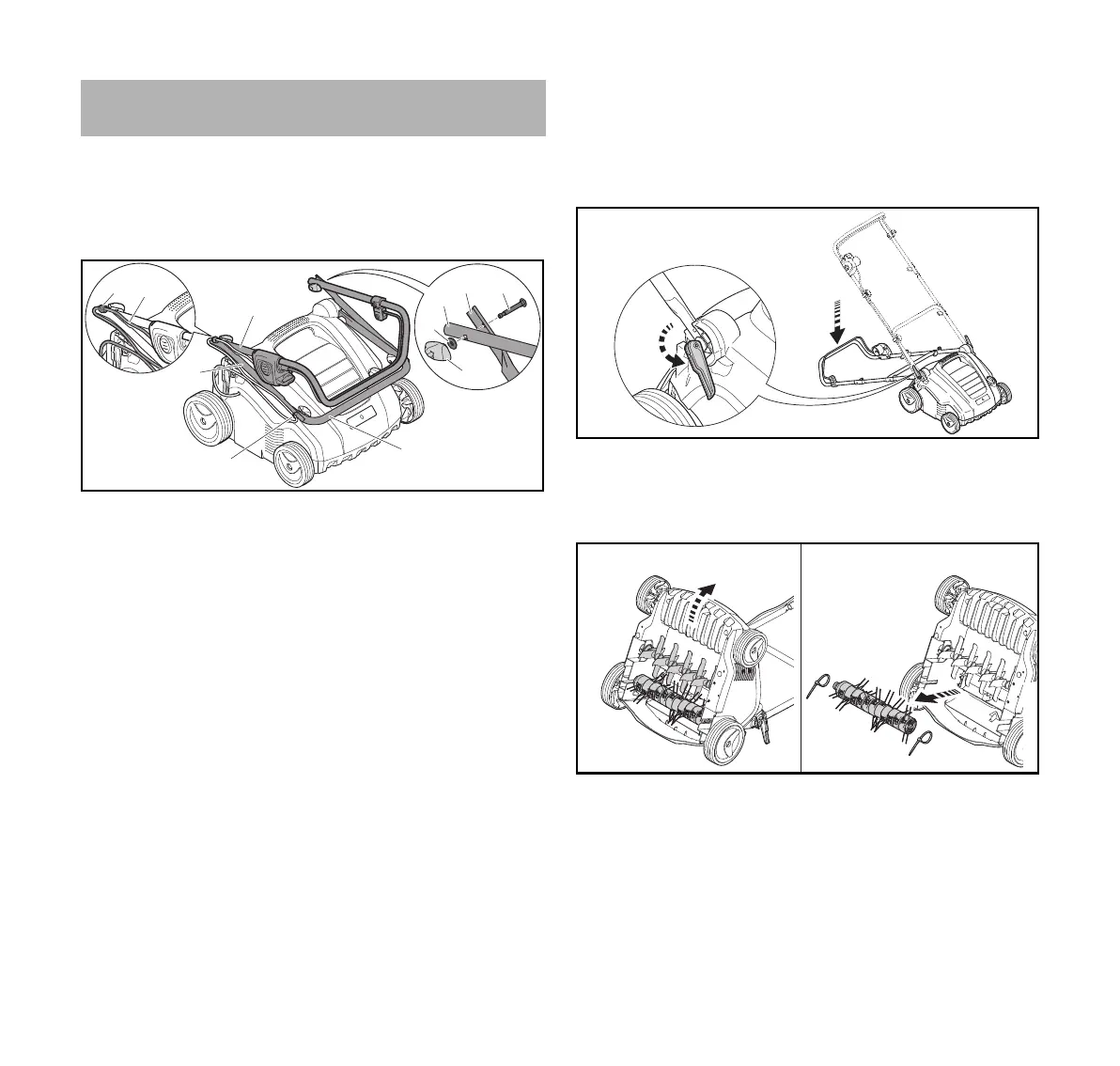

6.1 Montera styrhandtag
► Stäng av vertikalskäraren och dra bort kopplingen på
förlängningskabeln från vertikalskärares elkontakt.
► Ställ vertikalskäraren på en plan yta.
► Skjut på hållaren (8) på skruvarna (7).
► Justera styrhandtagets överdel (1) och styrhandtagets
mellandel (2) så att hålen stämmer överens.
► Sätt in skruven (7) och justera den så att skruvskallens
båda sidor ligger plant mot styrhandtagets mellandel (2).
► Lägg brickan (4) på skruven (7).
► Skruva fast vingmuttern (3).
► Justera styrhandtagets underdel (10) och styrhandtagets
mellandel (2) så att hålen stämmer överens.
► Sätt in skruven (7) och justera den så att skruvskallens
båda sidor ligger plant mot styrhandtagets mellandel (2).
► Lägg brickan (4) på skruven (7).
► Skruva fast vingmuttern (3).
► Tryck in kabeln (9) i hållaren (8).
Styrhandtaget måste inte demonteras igen.
6.2 Ta bort mossrivarvalsen ur transportfacket före
den första idrifttagningen
► Stäng av vertikalskäraren och dra bort kopplingen på
förlängningskabeln från vertikalskärares elkontakt.
► Ställ vertikalskäraren på en plan yta.
► Öppna snabblåsspakarna (1) och lägg ned styrhandtaget
bakåt.
► Håll fast vertikalskäraren i det nedre transporthandtaget
och ställ upp den bakåt.
► Ta bort buntbanden.
► Dra ut mossrivarvalsen ur transportfacket och förvara den
på ett säkert ställe.
6 Sätta ihop vertikalskärare
8 9
1
2
3
10
4
5
6
7
8
0000-GXX-B365-A00000-GXX-B365-A00000-GXX-B365-A0
2
1
0000-GXX-B366-A0
1
2
0000-GXX-B384-A0
