suomi 7 Pystyleikkurin säätäminen käyttäjälle
6.3 Keruusäiliön kokoaminen, kiinnittäminen ja
irrottaminen

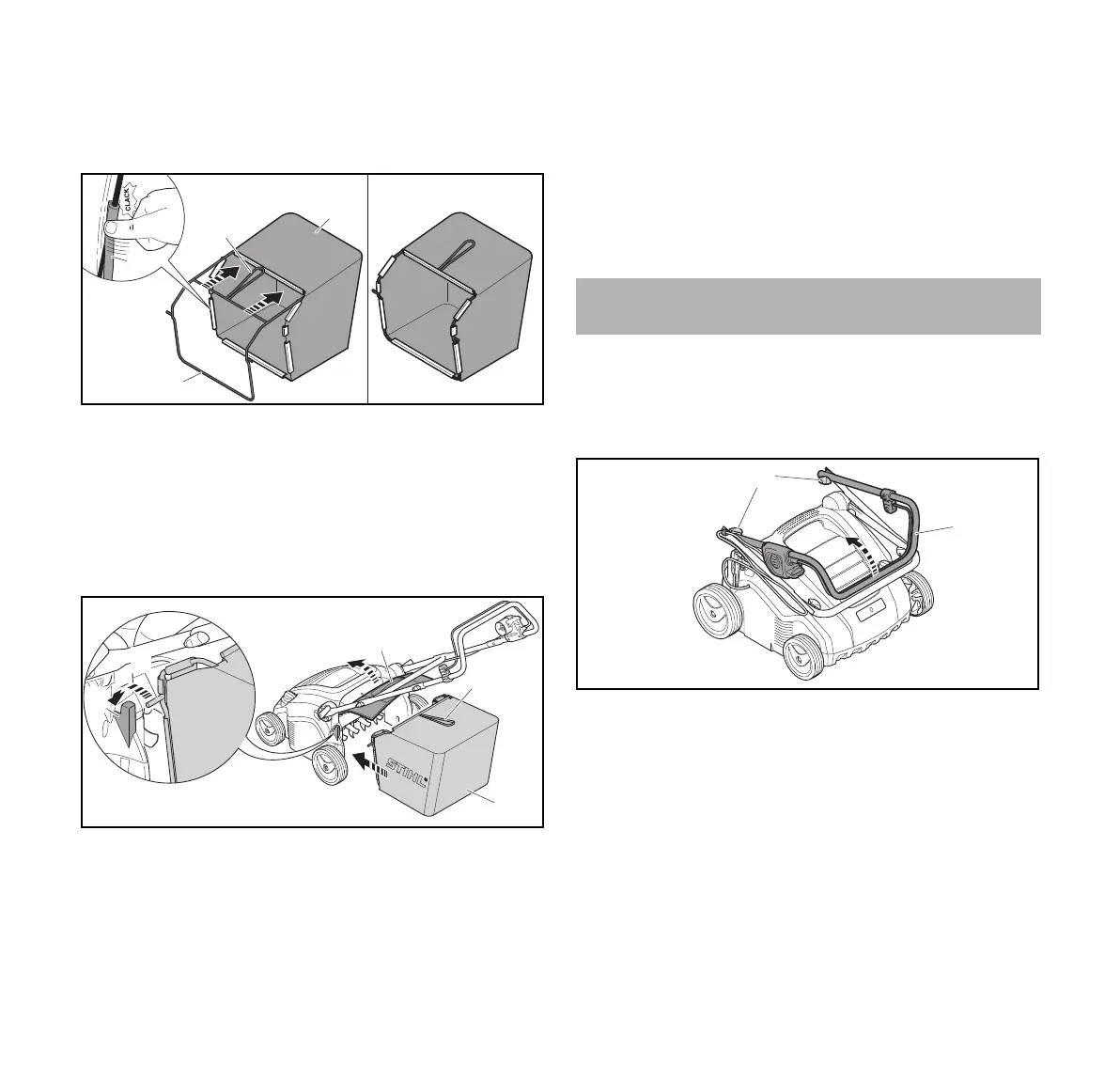

6.3.1 Keruusäiliön kokoaminen
► Vedä kangas (1) rungon (2) päälle siten, että pohjalevy on
alhaalla ja kahva (3) kankaan ulkopuolella.
► Paina muoviprofiilit (4) runkoon.
Muoviprofiilit lukittuvat naksahtaen paikolleen.
6.3.2 Keruusäiliön kiinnittäminen
► Pysäytä pystyleikkuri ja irrota jatkojohdon pistoke
pystyleikkurin pistotulpasta.
► Avaa poistoluukku (1) ja pidä sitä auki.
► Tartu keruusäiliön (3) kahvasta (2) ja kiinnitä akseli (5)
kannattimeen (4).
► Aseta poistoluukku (1) keruusäiliön (3) päälle.
6.3.3 Keruusäiliön irrotus
► Pysäytä pystyleikkuri ja irrota jatkojohdon pistoke
pystyleikkurin pistotulpasta.
► Aseta pystyleikkuri tasaiselle alustalle.
► Avaa poistoluukku ja pidä auki.
► Poista keruusäiliö yläkautta nostamalla kahvasta.
► Sulje poistoluukku.
7.1 Työntöaisan auki taittaminen ja säätäminen
► Pysäytä pystyleikkuri ja irrota jatkojohdon pistoke
pystyleikkurin pistotulpasta.
► Aseta pystyleikkuri tasaiselle alustalle.
► Taita auki työntöaisan yläosa (1).
► Kiristä siipimutterit (2).
1
2
3
4
0000-GXX-B367-A0
3
2
1
5
4
0000-GXX-B368-A0
7 Pystyleikkurin säätäminen käyttäjälle
1
2
0000-GXX-B369-A0
