Stihl RLE 240 User Manual

0478-670-9910-A
240
português 6 Armar o arejador de relva
► Introduza o parafuso (7) e ajuste-o de forma que ambos
os lados da cabeça de parafuso fiquem unidas à parte
central do guiador (2).
► Coloque a anilha (4) no parafuso (7).
► Enrosque a porca de orelhas (3).
► Alinhe a parte inferior do guiador (10) e a parte central do
guiador (2) até que os furos coincidam.
► Introduza o parafuso (7) e ajuste-o de forma que ambos
os lados da cabeça de parafuso fiquem unidas à parte
central do guiador (2).
► Coloque a anilha (4) no parafuso (7).
► Enrosque a porca de orelhas (3).
► Pressione o cabo (9) no suporte (8).
O guiador não pode ser novamente desmontado.

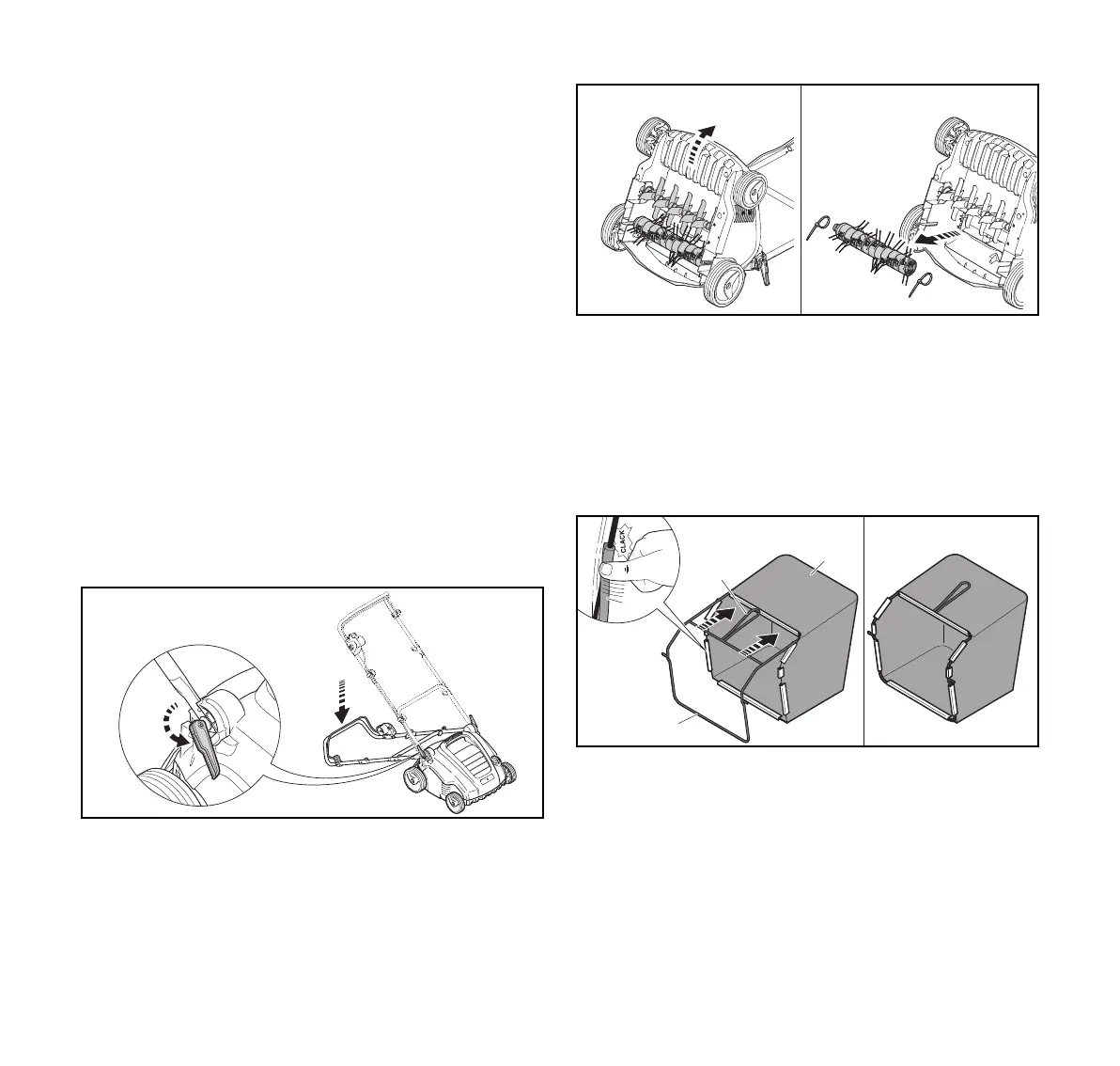

6.2 Antes da primeira colocação em
funcionamento, remover o cilindro para pentear
do compartimento de transporte
► Desligue o arejador de relva e retire o acoplamento do
cabo de extensão da ficha do arejador de relva.
► Coloque o arejador de relva numa superfície plana.
► Abra o tensor rápido (1) e rebata o guiador para trás.
► Segure no arejador de relva pela pega de transporte
inferior e coloque-o para trás.
► Remova as braçadeiras de cabos.
► Extraia o cilindro para pentear do compartimento de
transporte e guarde-o num lugar seguro.
6.3 Armar, encaixar e desencaixar a cesta de
recolha
6.3.1 Armar a cesta de recolha
► Puxe o tecido (1) por cima do quadro (2) de modo que a
placa de base fique por baixo e que a pega (3) fique no
lado exterior do tecido.
► Pressione os perfis de plástico (4) no quadro.
Os perfis de plástico encaixam com um clique.
6.3.2 Encaixar a cesta de recolha
► Desligue o arejador de relva e retire o acoplamento do
cabo de extensão da ficha do arejador de relva.
2
1
0000-GXX-B366-A0
1
2
0000-GXX-B384-A0
1
2
3
4
0000-GXX-B367-A0

Stihl RLE 240 Specifications

General

Power Source	Electric
Cutting Width	34 cm
Grass Catcher Volume	40 l
Rated Voltage	230 V
Grass Catcher Capacity	40 l
Cutting Height Adjustment	Central
