0478-670-9910-A
12
deutsch
6 Rasenlüfter zusammenbauen
► Lenkeroberteil (1) und Lenkermittelteil (2) so ausrichten,
dass die Bohrungen fluchten.
► Schraube (7) einsetzen und so ausrichten, dass auf
beiden Seiten der Schraubenkopf bündig am
Lenkermittelteil (2) anliegt.
► Scheibe (4) auf Schraube (7) legen.
► Flügelmutter (3) eindrehen.
► Lenkerunterteil (10) und Lenkermittelteil (2) so
ausrichten, dass die Bohrungen fluchten.
► Schraube (7) einsetzen und so ausrichten, dass auf
beiden Seiten der Schraubenkopf bündig am
Lenkermittelteil (2) anliegt.
► Scheibe (4) auf Schraube (7) legen.
► Flügelmutter (3) eindrehen.
► Kabel (9) in die Halter (8) drücken.
Der Lenker muss nicht wieder abgebaut werden.

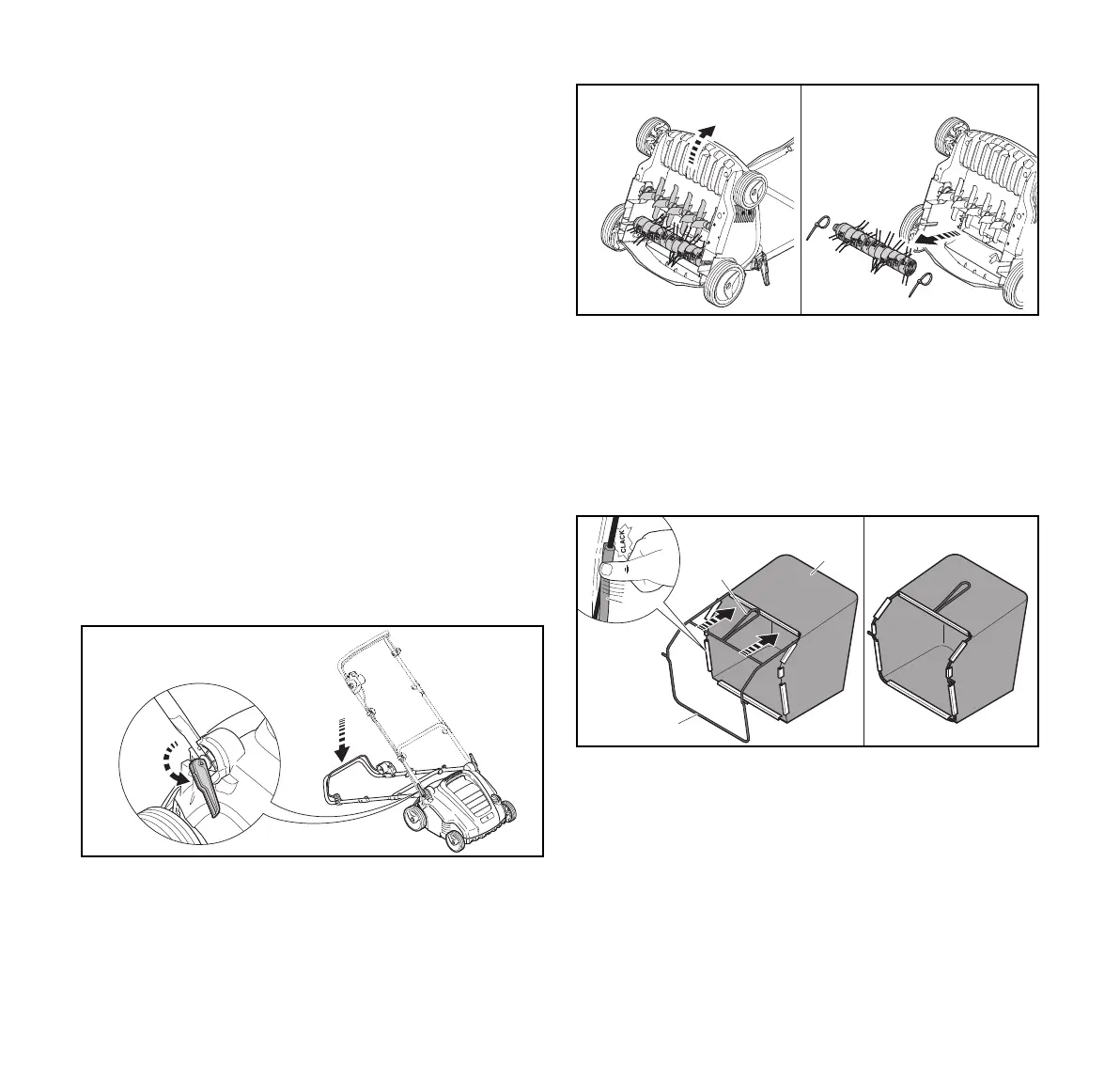

6.2 Striegelwalze vor der ersten Inbetriebnahme
aus Transportschacht entfernen
► Rasenlüfter ausschalten und Kupplung der
Verlängerungsleitung vom Netzstecker des Rasenlüfters
ziehen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Schnellspanner (1) öffnen und Lenker nach hinten
ablegen.
► Rasenlüfter am unteren Transportgriff festhalten und nach
hinten aufstellen.
► Kabelbinder entfernen.
► Striegelwalze aus dem Transportschacht ziehen und
sicher aufbewahren.
6.3 Fangkorb zusammenbauen, einhängen und
aushängen
6.3.1 Fangkorb zusammenbauen
► Gewebe (1) so über den Rahmen (2) ziehen, dass sich die
Bodenplatte unten und der Griff (3) an der Außenseite des
Gewebes befinden.
► Kunststoffprofile (4) auf den Rahmen drücken.
Die Kunststoffprofile rasten mit einem Klick ein.
2
1
0000-GXX-B366-A0
