español 5 Preparar el escarificador para el trabajo
5.1 Preparar el escarificador para el trabajo
Antes de comenzar cualquier trabajo deben realizarse los
siguientes pasos:
► Asegurarse de que los siguientes componentes se
encuentren en un estado seguro:
– Escarificador; @ 4.6.1.
– Rodillos; @ 4.6.2.
► Ensamblar el manillar.
► Limpiar el escarificador; @ 15.1.
► Comprobar los rodillos; @ 10.2.
► Asegurarse de que no se encuentre ningún rodillo en el
compartimento de transporte; @ 6.2.
► Desplegar y ajustar el manillar; @ 7.1.
► Conectar el enchufe del escarificador a un cable
prolongador y el enchufe del cable prolongador a una
toma de corriente de fácil acceso.
► Si el material desprendido del césped ha de recogerse en
el recogedor de hierba: enganchar el recogedor de hierba;
@ 6.3.2.
► Si el material desprendido del césped ha de expulsarse
por detrás: desenganchar el recogedor de hierba;
@ 6.3.3.
► Ajustar la profundidad de trabajo; @ 11.2.
► Comprobar los mandos; @ 10.1.
► Si fuera imposible realizar los pasos: no utilizar el
escarificador y acudir a un distribuidor especializado
STIHL.

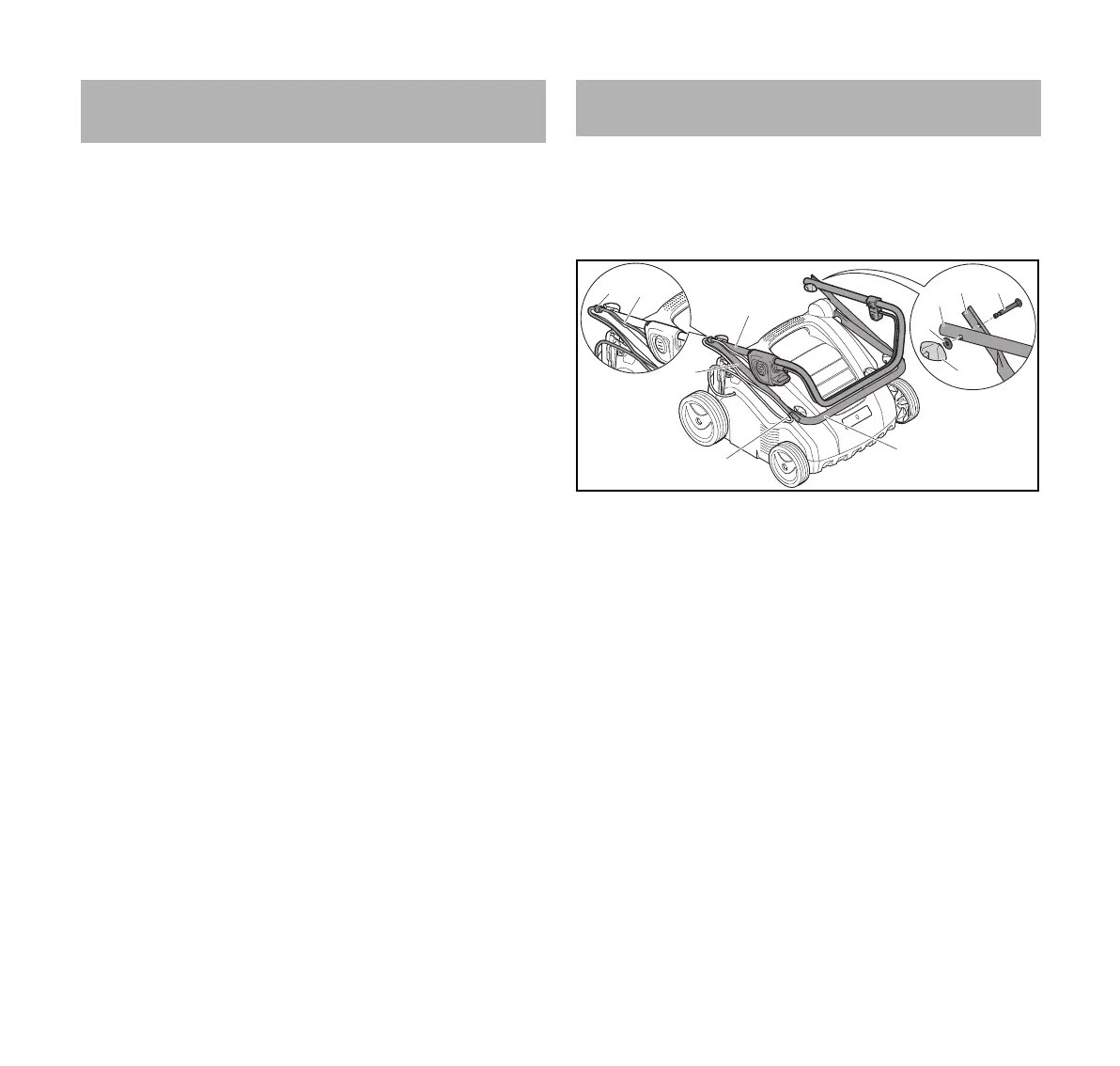

6.1 Montar el manillar
► Apagar el escarificador y desenchufar el empalme del
cable prolongador del enchufe del escarificador.
► Colocar el escarificador sobre una superficie llana.
► Colocar los soportes (8) sobre los tornillos (7).
► Alinear la parte superior (1) y central (2) del manillar de tal
manera que coincidan los orificios.
► Colocar el tornillo (7) y alinearlo de tal manera que en
ambos lados la cabeza del tornillo esté apoyada al ras
contra la parte central del manillar (2).
► Colocar la arandela (4) sobre el tornillo (7).
► Enroscar la tuerca de mariposa (3).
► Alinear la parte inferior (10) y central (2) del manillar de tal
manera que coincidan los orificios.
► Colocar el tornillo (7) y alinearlo de tal manera que en
ambos lados la cabeza del tornillo esté apoyada al ras
contra la parte central del manillar (2).
► Colocar la arandela (4) sobre el tornillo (7).
► Enroscar la tuerca de mariposa (3).
► Meter el cable (9) en los soportes (8) aplicando presión.
El manillar no se tiene que desmontar otra vez.
5 Preparar el escarificador para el
trabajo
6 Ensamblar el escarificador
8 9
1
2
3
10
4
5
6
7
8
