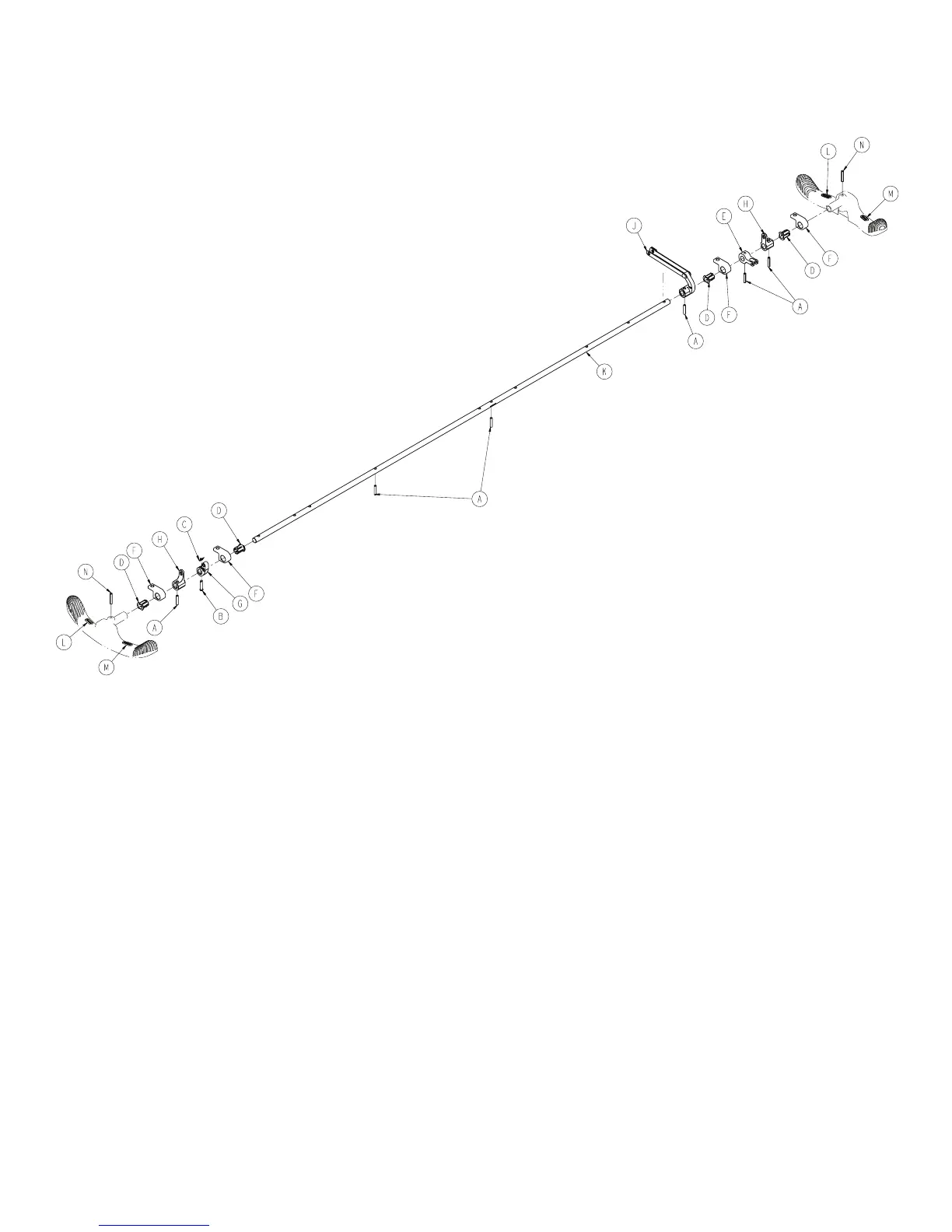

BBrraakkee rroodd//ssiiddee ccoonnttrrooll aasssseemmbbllyy
0853-203-225 Rev C (Reference only)
IItteemm NNuummbbeerr NNaammee QQuuaannttiittyy
A 0026-014-000 Slotted spring pin 6
B 0026-251-000 Clevis pin 1
C 0027-020-000 Rue ring cotter 1
D 0753-003-015 Brake rod Nyliner 4
E 0753-003-112 Side control link 1
F 0853-003-004 Brake rod support 4
G 0853-003-055 Fifth wheel timing cam crank
assembly
1
H 0853-203-011 Brake activation crank 2
J 0853-206-135 Fifth wheel drive link assembly 1
K 0853-303-014 Brake rod 1
L 1105-001-335 Label , brake 2
M 1105-001-336 Label, steer 2
N 0026-342-000 Grooved pin 2
EN 42
0747-109-002 Rev A.3
